شرح

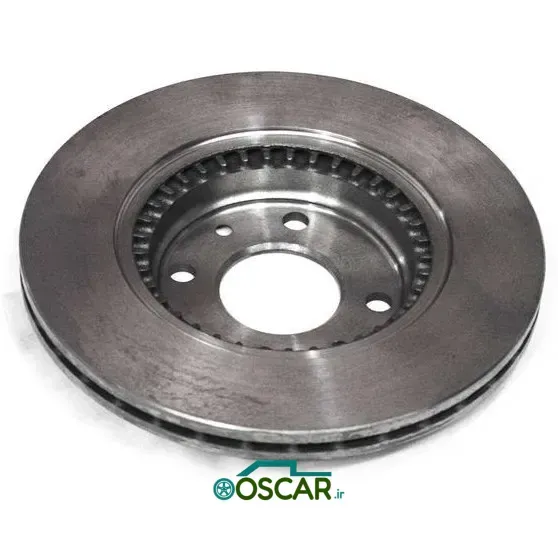

دیسک ترمز جلو در خودروی L90 (تندر 90)بخش اصلی سیستم ترمز دیسکی محور جلو است. این قطعه با تماس لنت ترمز، انرژی جنبشی چرخ را به گرمای کنترل‌شده تبدیل می‌کند و وظیفه توقف خودرو را دارد.
سازگاری و نوع
| مورد | مقدار / توضیح |
|---|---|
| خودروهای سازگار | Renault L90 / Tondar 90 / Pars Tondar / Sandero |
| محل نصب | محور جلو، بر روی توپی چرخ |
| سیستم ترمز | دیسکی تهویه‌دار |
| کد فنی داخلی | LHJ‑L90‑FBD‑258V |
| شماره OE مرجع | 8200 432 197 / 6021025627 (Renault OEM) |
مشخصات فنی دقیق
| ویژگی | مقدار / توضیح |
|---|---|
| قطر خارجی | 258 mm (± 0.2 mm) |
| ضخامت کل | 22.0 mm (± 0.1 mm) |
| ضخامت حداقل مجاز | 20.0 mm |
| قطر سوراخ مرکزی | 61 mm |
| تعداد سوراخ پیچ چرخ | 4 عدد |
| سختی سطح کاری | 180–210 HB |
| تلرانس تابندگی | ≤ 0.05 mm |
| زاویه سطح تماس لنت | 90° تماس تخت (Flat Face) |
ساختار متریال و پردازش
- اصلی: چدن خاکستری پرکربن (G20–G25) با درصد C: 3.1–3.3 % و Si: 1.8–2.0 %.
- عملیات حرارتی: تثبیت ساختار فریتی–پیرلیتی در دمای ~ 600 °C به مدت 3 ساعت.
- پرداخت نهایی: تراش سطح با تلرانس Ra ≤ 1.6 µm و تراز دینامیکی ≤ 3 g·cm.
عملکرد سیستم ترمز
- تبدیل انرژی جنبشی به گرمای یکنواخت با توزیع حرارتی متعادل.
- مقاومت در برابر تاب (Hot Spot) و Fade تا دمای 600 °C.
- حفظ فشار پدال ثابت در مدت ترمزهای طولانی.
- تست استهلاک حرارتی تا 50 000 چرخه طبق SAE J2522.
مزایای نسخه لاهیجان
- ریخته‌گری دقیق با تراز استاتیکی کنترل‌شده در قالب گرافیتی.
- تلرانس ضخامت بین سطح تماس کمتر از 0.1 mm.
- خنک‌کاری بهتر نسبت به دیسک‌های Solid (دمای کار کاهش ~25 °C).
- تست سختی در ۵ نقطه محیطی طبق ISO 185.
- بالانس مکانیکی خودکار CNC قبل از بسته‌بندی.
- سازگاری کامل با لنت‌های Lucas / TRW / Valeo / Fanap Brake Pads.
علائم خرابی یا نیاز به تعویض
| علامت | توضیح |
|---|---|
| لرزش فرمان هنگام ترمز | تاب سطح دیسک > 0.05 mm یا آلودگی سطح |
| صدای ساییده شدن فلز | رسیدن ضخامت به حد < 20 mm و تماس سطح داخلی |
| خوردگی سطح | نفوذ رطوبت یا شست‌وشوی با اسید |
| داغ شدن بیش از حد (رنگ آبی) | فرسایش یا لنت نامناسب |
| ترک شعاعی سطح | افت ناگهانی دمای دیسک بعد از ترمز سنگین |
نکات نصب
- سطح توپی چرخ را پیش از نصب تمیز و خشک کن.
- مقدار گشتاور پیچ‌های چرخ: 105–115 N·m.
- قبل از بستن پیچ‌ها، دیسک را با Brake Cleaner اسپری کن.
- پس از نصب، عمل Bed‑in (آب‌بندی لنت–دیسک) را در 10–15 ترمز آرام انجام بده.
- از تماس مستقیم گریس یا روغن با سطح کاری دیسک جلوگیری شود.
بسته‌بندی و مشخصات شناسایی
| مورد | مقدار |
|---|---|
| Part Code | LHJ‑L90‑FBD‑258V |
| ابعاد بسته | 270 × 270 × 45 mm |
| وزن کل بسته | ≈ 9.3 kg (دو عدد) |
| برچسب محصول | Lahijan Brake Parts + QR Code اعتبار و هولوگرام |
| تاریخ تولید / انقضا | ۳ سال اعتبار ذخیره‌سازی در شرایط خشک |
| کشور سازنده | ایران – لاهیجان Brake Industries |
خلاصه مشخصات کلیدی
- نوع قطعه: دیسک ترمز چرخ جلو (Vented)
- خودرو: L90 / تندر 90 / Sandero
- قطر: 258 mm
- ضخامت کار: 22 mm (حداقل 20 mm)
- جنس: High‑Carbon Cast Iron (GG20)
- تعداد سوراخ: 4 × Ø 100 mm PCD
- استاندارد: ISO 185 / SAE J2522
- عمر متوسط: تا 80 000 km با لنت استاندارد
