شرح

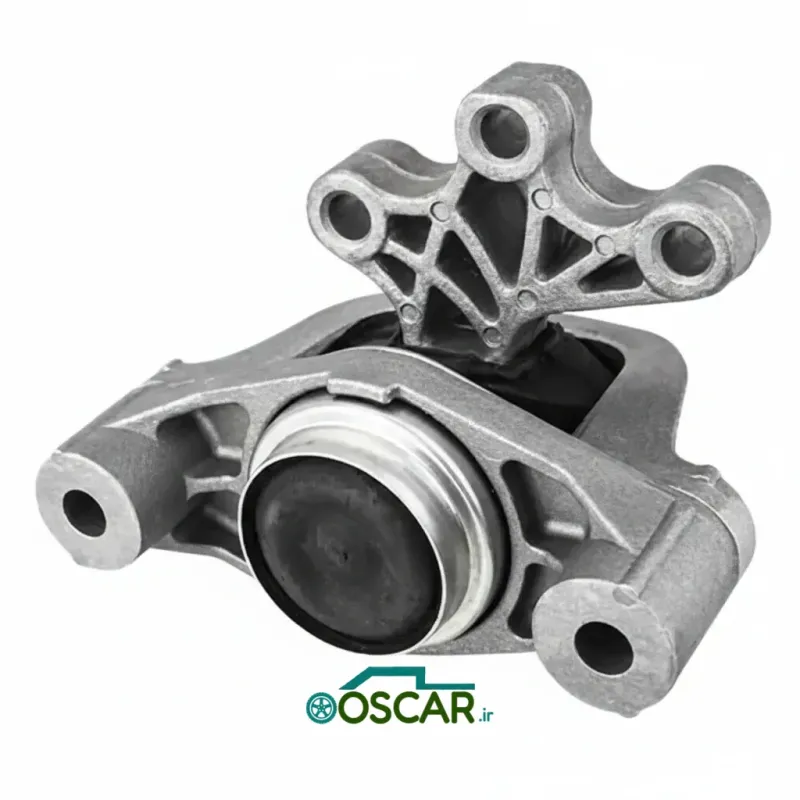

دسته موتور بالایی در خودرو سمند ملی موتور EF7 وظیفه دارد لرزش‌های ناشی از کارکرد موتور را از مجموعه‌ی رام بدنه جدا کرده و تعادل نیروها را بین شاسی و بلوک موتور برقرار کند.
این قطعه در سمت راننده (چپ)، بر روی پایه‌ی رام بالایی و اتصال تکیه‌گاه آلیاژی نصب می‌شود.
سازگاری
| مورد | مقدار / توضیح |
|---|---|
| خودروهای سازگار | Samand EF7 / Samand LX / Soren ELX EF7 |
| موقعیت نصب | بالای سمت چپ موتور، روی پایه آلومینیومی بلوک |
| شماره فنی ایساکو | 4051508 / IS‑EF7‑UM‑A |
| شماره OE ایران‌خودرو | 96301328 |
| نوع سیستم نصب | بوش لاستیکی ترکیبی – Silent‑Block Mount |
| سازگاری موتور | EF7 (دوگانه‌سوز و بنزینی) |
مشخصات ابعادی
| ویژگی | مقدار |
|---|---|
| قطر بوش مرکزی لاستیکی | Ø 68 ± 1 mm |
| قطر خارجی پایه فولادی | Ø 88 ± 1 mm |
| ارتفاع کلی مجموعه | 85 ± 2 mm |
| قطر پیچ‌های اتصال به بلوک | M10×1.25 |
| فاصله مرکز تا مرکز سوراخ‌ها | 78 ± 1 mm |
| زاویه صفحه تکیه‌گاه | 10–12° نسبت به محور افقی موتور |
مشخصات متریال و ساخت
| بخش | جنس / ویژگی |
|---|---|
| بوش لاستیکی | NR + SBR ترکیبی (مقاومت به روغن تا 100 °C) |
| پایه فلزی داخلی | فولاد آلیاژی ST14 آبکاری فسفاته |
| صفحه بالایی | فولاد کربنی ST37 با پوشش پودر کوره‌ای Electrostatic |
| فلنج اتصال به بلوک | آلومینیوم ریخته‌گری ALSi9Cu3 (سبک و مقاوم) |
| سختی بوش (Shore A) | 65 ± 3 |
| حداکثر بار عمودی تحمل شده | 350 ± 20 kgf |
| دمای کاری مجاز | −30 °C تا +120 °C |
ویژگی‌های عملکردی
- جذب تا 95٪ لرزش طولی در دور موتور ≤ 3000 rpm.
- کاهش صدای NVH موتور تا 4 dB نسبت به مدل‌های فلزی قدیمی.
- دوام آزمایش‌شده در چرخه تست مواد (200,000 km معادل).
- مقاوم در برابر نفوذ روغن، سوخت و اسید باتری.
