معرفی و کاربرد

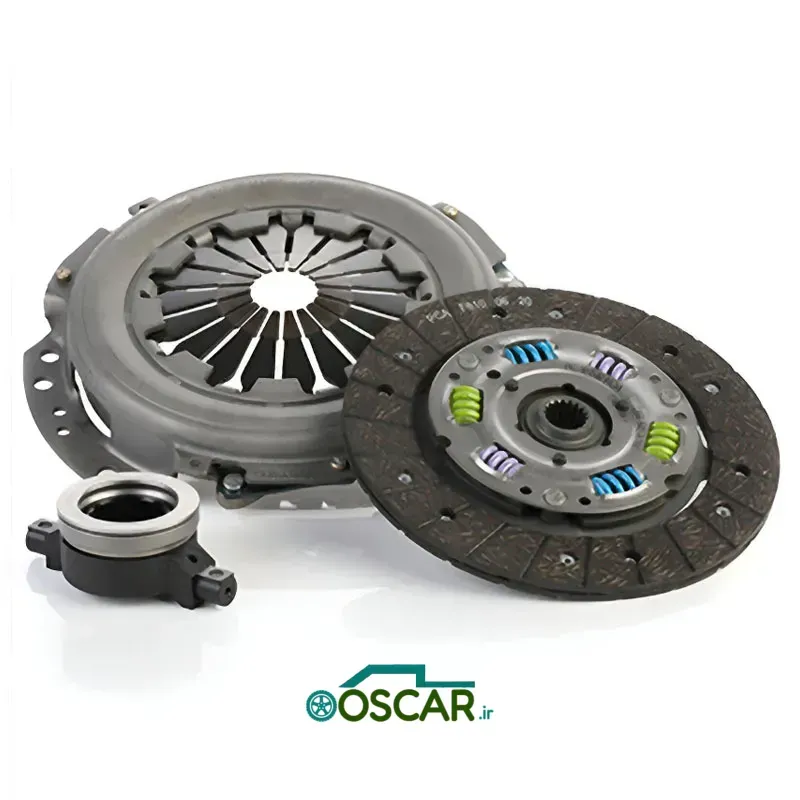

کیت کلاچ کامل پیکان عظام برای خودروهای پیکان، روآ OHV، روآ SLX و مشتقات مجهز به موتور OHV/LC طراحی شده است. این مجموعه شامل:
- صفحه کلاچ
- صفحه فشار/پوشر کلاچ
- بلبرینگ رهاساز کلاچ
هدف: انتقال نیروی موتور به گیربکس با درگیری نرم، جلوگیری از لغزش و سایش زودرس، و دوام بالا در شرایط شهری/بین‌شهری.
مشخصات فنی
| بخش | ویژگی |
|---|---|
| قطر صفحه کلاچ | 200 mm ±0.1 |
| تعداد فنر صفحه | 4 فنر پیچشی تقویت‌شده |
| نوع لنت | ارگانیک-مس (Organic/Copper Fibre) مقاوم به حرارت تا 350°C |
| ضخامت لنت نو | 3.2–3.5 mm هر طرف |
| پرچ‌ها | 6 پرچ دوبل سخت‌کاری شده |
| توپی داخلی | فولاد آلیاژی، اسپلاین 20×18 (20 دندانه، قطر داخلی 18 mm) |
| دیسک فشار | استیل آلیاژی با آبکاری ضدسایش، کاسه دیافراگمی یک‌تکه |
| فشار فنر دیافراگمی | ~550–600 kgf |
| بلبرینگ رهاساز | نوع مکانیکی شیار‌دار، قطر داخلی 34 mm، خارجی 58 mm، عرض 19 mm |
| جنس بلبرینگ | فولاد سخت‌کاری شده با قفسه فلزی و گریس نسوز تا 180°C |
| گشتاور انتقالی | ~160–170 Nm |
| وزن کلی کیت | حدود 5.5–5.8 kg |
عملکرد و ویژگی‌ها
- درگیری نرم پدال و بدون لرزش اولیه.
- کاهش حرارت و سایش در رانندگی سنگین.
- مقاومت در برابر لغزش هنگام عبور از شیب یا بار کامل.
- بلبرینگ با طول‌عمر بالا و اصطکاک کم.
علائم خرابی یا زمان تعویض
- لغزش کلاچ در دور بالا.
- سختی یا صدای غیرعادی هنگام فشردن پدال.
- بالا رفتن نقطه درگیری پدال.
- بو یا دود ناشی از لنت سوخته.
مزایا
- طراحی دقیق متناسب با گیربکس و فلایویل پیکان/روآ.
- مواد اصطکاکی مقاوم به دمای بالا با بازده گشتاور بالا.
- همخوانی تلرانسی عالی بین دیسک، پوشر و بلبرینگ.
- بهبود طول‌عمر ~20٪ نسبت به نمونه‌های متفرقه.
نکات نصب
- تراش یا تمیزکاری سطح فلایویل در صورت خط انداختن یا تاب داشتن.
- عدم تماس دست چرب با سطح لنت یا دیسک فشار.
- گریس‌کاری سبک محور ورودی گیربکس و جای نشیمن بلبرینگ.
- بستن پیچ‌های پوشر با گشتاور یکنواخت و ضربدری طبق دفترچه.
جدول مشخصات کلیدی
| جزء | قطر (mm) | ویژگی مهم |
|---|---|---|
| دیسک کلاچ | 200 | لنت ارگانیک/مس، 4 فنر تقویتی |
| پوشر کلاچ | 200 | فنر دیافراگمی یکپارچه |
| بلبرینگ | ID 34 / OD 58 / W 19 | ضدسایش، گریس نسوز |
این دیتاشیت رو می‌تونم همین الان به‌صورت PDF فنی + نمای انفجاری کل مجموعه کلاچ پیکان بسازم تا برای دفترچه تعمیرگاه یا دیتابیس قطعاتت آماده بشه.
