شرح

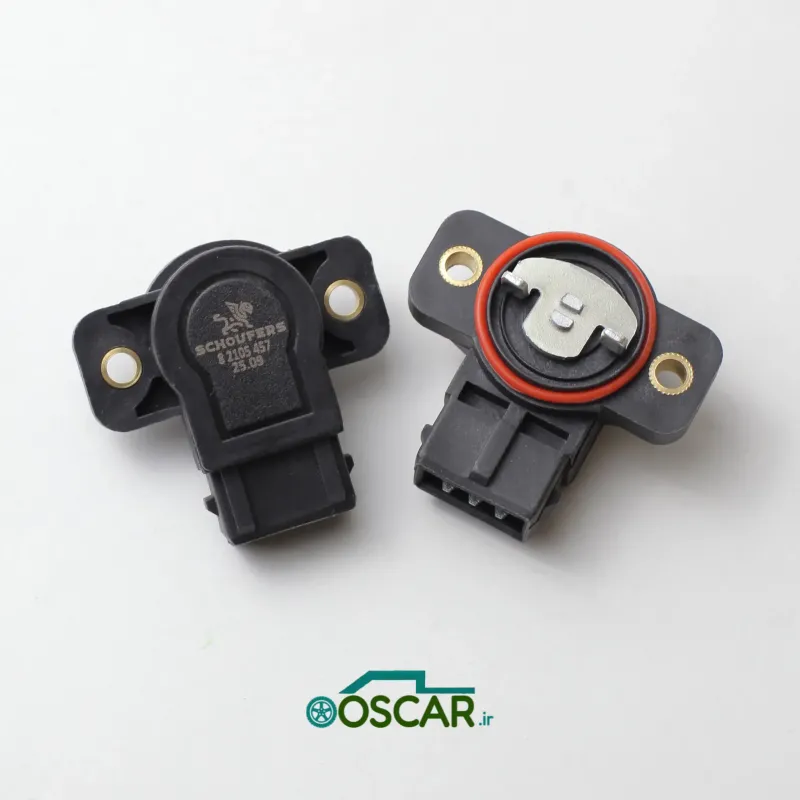

سنسور دریچه گاز زیمنس مدل شاخکدار Chauffeurs قطعهای دقیق و بادوام با سازگاری کامل با ECU زیمنس است که حفظ دقت سیگنال و مقاومت در برابر شرایط محیطی را تضمین میکند.
سنسور دریچه گاز (TPS) زیمنس مدل شاخکدار برای موتورهای مجهز به ECU زیمنس وظیفه اندازهگیری زاویه باز شدن دریچه گاز و ارسال ولتاژ آنالوگ به ECU را دارد. طراحی شاخکدار باعث درگیری مکانیکی دقیق با محور دریچه شده و داده لحظهای و پایدار در اختیار ECU قرار میدهد.
سازگاری
- خودروها: ساینا، کوییک، تیبا 2، برخی مدلهای پراید یورو 4 با ECU زیمنس SIM2K-140 یا مشابه
- ECU سازگار: زیمنس سری SIM2K
- محل نصب: بدنه دریچه گاز – نصب روی محور پروانه دریچه با شاخک مکانیکی
- نوع اتصال برقی: سوکت 3 پین استاندارد زیمنس
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع خروجی | ولتاژ آنالوگ خطی متناسب با زاویه دریچه (0–100٪) |
| دامنه ولتاژ خروجی | معمولاً 0.5V در حالت بسته تا 4.5V در حالت باز کامل |
| ولتاژ تغذیه | 5V DC از ECU |
| دقت اندازهگیری | ±0.02V (در شرایط استاندارد) |
| جنس بدنه | پلیآمید PA66 مقاوم به حرارت و ضربه |
| دمای کاری | -40°C تا +125°C |
| حفاظت محیطی | IP65 – مقاوم به گردوغبار و آب پاششی |
| مکانیزم اتصال به دریچه | دو شاخک پلاستیکی سخت با مقاومت سایشی بالا |
| شماره OEM مرجع | 9201011970 یا معادل کارخانهای |
عملکرد
- اندازهگیری موقعیت دقیق دریچه گاز با مکانیزم شاخک درگیر با محور پروانه
- ارسال داده لحظهای به ECU برای تعیین زمان پاشش سوخت، جرقه و کنترل دور آرام
- کمک به عملکرد درست سیستمهای جانبی مانند کروز کنترل و کنترل آلایندگی
مزایا
- انطباق کامل با ECU زیمنس و کالیبراسیون کارخانهای
- مکانیزم شاخکدار با عمر بالای اتصال بدون لقی
- سیگنال پایدار و مقاوم در برابر نویز
- نصب سریع و بدون پیچیدگی
- مقاومت بالا در برابر حرارت و ارتعاش
علائم خرابی / زمان تعویض
- شتابگیری نامنظم یا کندی واکنش پدال گاز
- نوسان یا ثابت ماندن دور موتور
- افزایش مصرف سوخت
- ثبت خطای TPS در ECU
- لقی مکانیکی شاخک یا شکستگی آن
نکات نصب
- محل نصب و محور دریچه را تمیز و خشک کنید
- شاخکها را آرام درگیر کنید تا نشکنند
- کانکتور را ایمن و بدون لقی متصل کنید
- پس از نصب، کالیبراسیون اولیه TPS با دیاگ انجام شود
