شرح

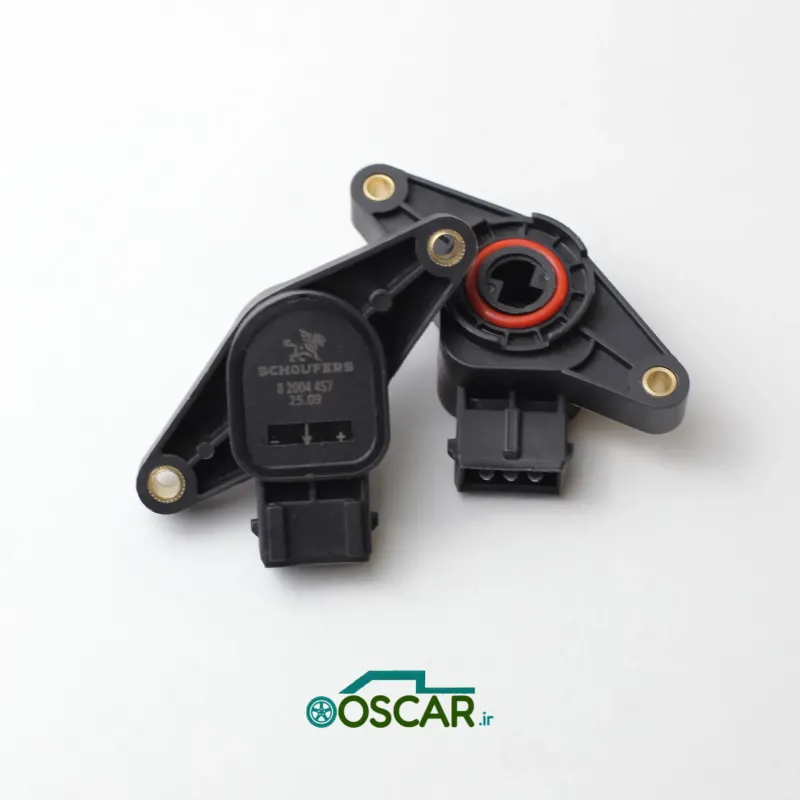

سنسور دریچه گاز ساژم پژو 405 برند شوفرز یک سنسور پتانسیومتری آنالوگ سهپین است که بهطور خاص برای دریچه گاز با بدنه و شفت طراحی شده توسط Sagem ساخته شده. این سنسور به ECU ساژم SL96 / SL96-3 داده موقعیت لحظهای دریچه گاز را ارسال میکند تا سیستم انژکتور، زمان جرقه و کارکرد موتور را بهینه مدیریت کند.
سازگاری
- خودروها:
- پژو 405 انژکتوری (XU7 JP و XU7P) با ECU ساژم
- پژو پارس و سمند مدلهای با ECU Sagem
- ECU سازگار:
- Sagem SL96، SL96-3
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | پتانسیومتری – خروجی آنالوگ |
| تعداد پینها | 3 پین (Vcc، GND، Signal) |
| ولتاژ تغذیه | 5 ولت DC (±0.25 ولت) |
| ولتاژ خروجی (DC) | حدود 0.5V در حالت بسته تا 4.5V در حالت باز کامل |
| زاویه اندازهگیری | 0° تا 85° شفت دریچه گاز |
| مقاومت الکتریکی عنصر حسگر | 3.5–6 kΩ |
| دمای کاری | -40°C تا +125°C |
| حفاظت محیطی | IP67 – مقاوم در برابر آب و گردوغبار |
| جنس بدنه | پلیآمید PA66‑GF مقاوم به حرارت و بنزین |
| نوع اتصال شفت | D‑Shape استاندارد Sagem |
عملکرد
- اندازهگیری موقعیت لحظهای دریچه گاز برای ارسال به ECU
- کمک به کنترل دقیق پاشش سوخت، زمانبندی جرقه و دور آرام
- بهبود شتابگیری و پاسخ موتور
مزایا
- طراحی دقیق منطبق بر استاندارد ساژم OEM
- طول عمر بالا، مقاومت در برابر سایش و سولفاتهشدن
- تطابق کامل مکانیکی و الکتریکی با دریچه گاز 405 ساژم
- تست 100% سیگنال قبل از عرضه
علائم خرابی
- چراغ چک با خطاهای P0120، P0121، P0122، P0123
- شتابگیری نامنظم یا کند
- مصرف سوخت غیرعادی
- ولتاژ خروجی غیرخطی یا پرش ولتاژ
نکات نصب
- نصب در همان موقعیت کارخانهای روی بدنه دریچه گاز
- اطمینان از قرار گرفتن دقیق شفت D‑Shape در شکاف داخلی سنسور
- انجام تست ولتاژ خروجی با مولتیمتر پیش از تکمیل نصب
- عدم اعمال فشار یا ضربه به بدنه سنسور
