شرح

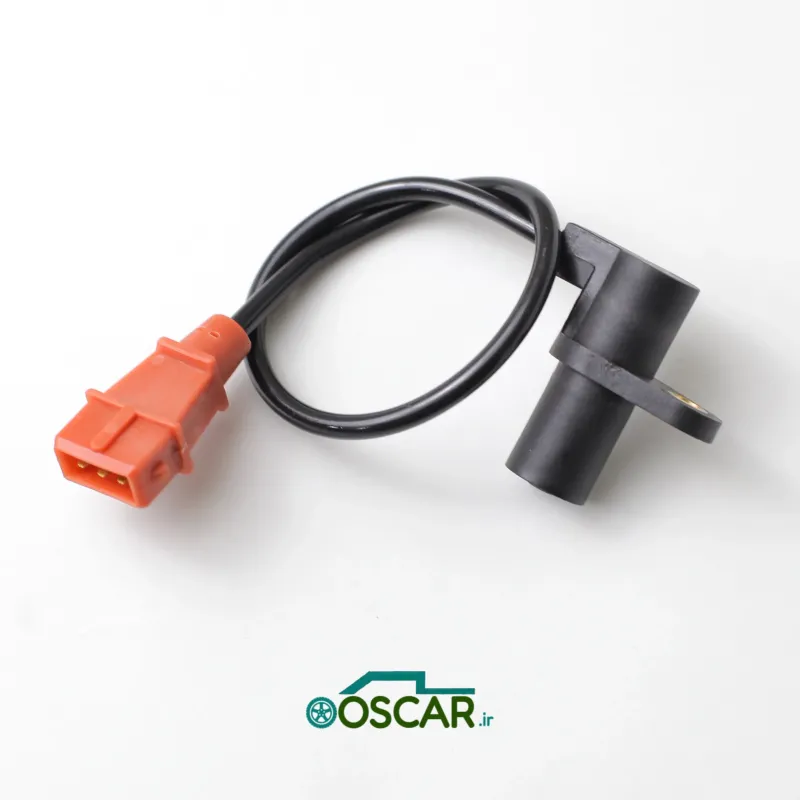

سنسور دور موتور برند شوفرز (Schoufers) از نوع القایی (Variable Reluctance Sensor) بوده و برای اندازهگیری موقعیت زاویهای و سرعت دوران میللنگ طراحی شده است.
این سنسور با واحد کنترل الکترونیکی ساژم (SAGEM) سازگار است و سیگنال دقیق برای تنظیم زمان جرقه و تزریق سوخت در ECU ارسال میکند.
کاربرد در خودروها
| مورد | مشخصات |
|---|---|
| مدلهای سازگار | پیکان 1600 / پژو 405 / پراید با ECU ساژم |
| نوع موتورهای قابل استفاده | XU7 / TU3 / B14 / IKCO Paykan 1600 |
| محل نصب | روی پوسته گیربکس (نزدیک فلایویل و جهت میللنگ) |
| ECU های سازگار | SAGEM S115 / S2000 / Siemens MA3.0 |
| کد فنی شوفرز | CH‑CKS‑SAGEM‑3P |
| کد OE اصلی | 96325745 / 7700109812 |
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع عملکرد | القایی |
| تعداد پین | 3 عدد (سیگنال / ارت / شیلد) |
| ولتاژ خروجی سیگنال | 0.4 V تا 4.8 V در بازه دور 900–5000 rpm |
| فرکانس سیگنال | 40–250 Hz (وابسته به دور موتور) |
| مقاومت سیمپیچ | 700 ± 50 Ω |
| طول کابل | 450 mm ± 10 mm |
| فاصله سنسور تا دنده فلایویل | 0.8 – 1.2 mm |
| دمای کاری مجاز | −30 °C تا +140 °C |
| حداکثر دور پاسخ پایدار | ≤ 6500 rpm |
| ولتاژ ورودی ECU | 12 V DC |
| گشتاور پیچ نصب | 6–8 N·m |
۴. متریال و ساختار
| بخش | جنس / مشخصه |
|---|---|
| بدنه سنسور | PA66‑GF25 (پلاستیک ضدحرارت الیاف شیشهدار) |
| مغزی القاگر | Ferrite Core + Copper Coil (روکش اپوکسی) |
| اورینگ آببندی | NBR – مقاوم در برابر روغن، سوخت و حرارت |
| پینهای کانکتور | برنج آبکاری قلع (Tin‑Plated Brass) |
| روکش کابل | PVC + بافت پلیاستر ضد سایش |
