شرح

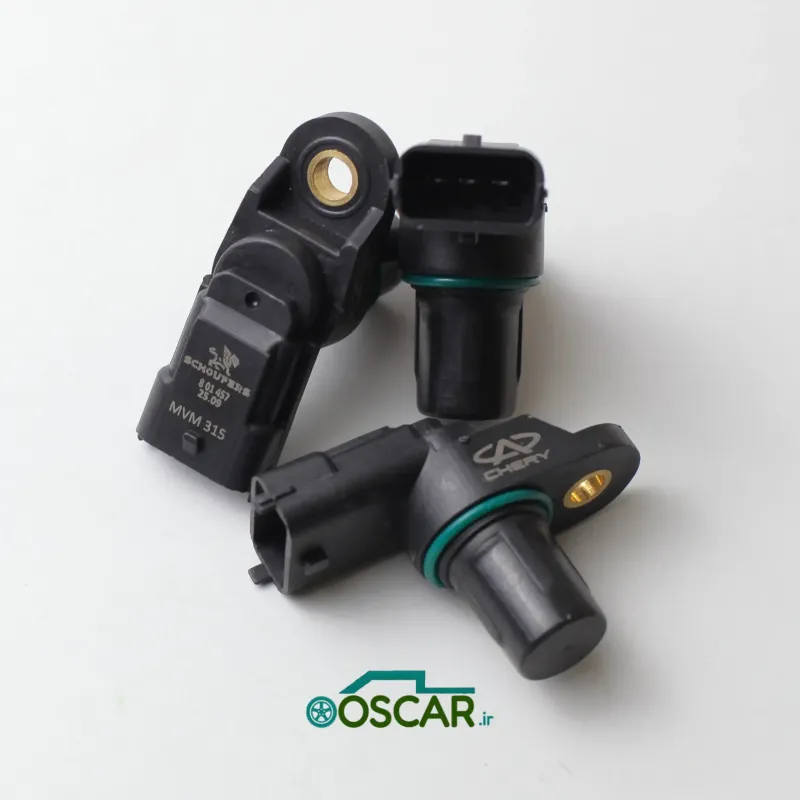

سنسور میل سوپاپ (CMP) با استفاده از فناوری Hall Effect موقعیت زاویهای میل سوپاپ را اندازهگیری و به ECU ارسال میکند. این اطلاعات برای محاسبه دقیق زمانبندی تزریق سوخت و جرقهزنی، بهویژه در موتورهای چند سوپاپ، حیاتی است. نسخه Chauffeurs برای موتور ACTECO SQR474F خودرو MVM 315 طراحی شده و مطابق استاندارد OEM Chery میباشد.
سازگاری
- خودرو: MVM 315 (کلیه تیپها با موتور SQR474F – 4 سیلندر 16 سوپاپ)
- ECU سازگار: Bosch ME7XX، Delphi MT20U2 / MT22.1
- محل نصب: سرسیلندر، مقابل چرخ دندانهدار میل سوپاپ
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | Hall Effect – خروجی سیگنال دیجیتال |
| ولتاژ تغذیه | ولتاژ کاری 4.5 تا 5.5 ولت DC |
| دامنه خروجی سیگنال | 0V تا 5V دیجیتال – فرکانس متناسب با سرعت موتور |
| تعداد پین | 3 پین (Vcc، GND، Signal) – سوکت ضد نفوذ استاندارد Chery/Bosch |
| جنس بدنه | پلیآمید PA66 مقاوم حرارت، مغزی سنسور فلزی و آهنربای داخلی |
| دمای کاری | -40°C تا +150°C |
| حفاظت محیطی | IP67 – مقاوم در برابر گردوغبار و پاشش آب |
| زمان پاسخ | کمتر از 1 میلیثانیه |
عملکرد
- تعیین موقعیت دقیق میل سوپاپ برای هماهنگی با میللنگ
- کمک به سیستم VVT (Variable Valve Timing) برای تنظیم زمان سوپاپها
- ارسال اطلاعات لحظهای به ECU جهت بهینهسازی تزریق سوخت و احتراق
- فعالسازی یا تطبیق عملکرد سیستمهای هوشمند موتور
مزایا
- دقت سیگنال بالا حتی در دور موتور پایین
- مقاومت حرارتی و مکانیکی برتر
- سازگاری کامل با دستهسیم و ECU اصلی MVM
- طول عمر زیاد با کاهش خطای سنسور در شرایط کاری سخت
علائم خرابی / زمان تعویض
- ثبت کد خطا P0340، P0341 یا مشابه در ECU
- سخت روشن شدن یا خاموش شدن ناگهانی موتور
- کاهش توان و کشش خودرو
- مصرف سوخت بالاتر
نکات نصب
- نصب در محل دقیق و اطمینان از فاصله استاندارد بین سنسور و چرخ دندانهدار میل سوپاپ
- بررسی سلامت سوکت و سیمکشی قبل از جایگزینی سنسور
- جلوگیری از تماس ضربه یا آلودگی فلزی با مغزی سنسور
- تثبیت کامل برای جلوگیری از لرزش
این سنسور Chauffeurs تحت تست میدان مغناطیسی، پاسخگویی سریع، دوام حرارتی تا 150°C و مقاومت در برابر ارتعاشات قبل از بستهبندی قرار میگیرد و عملکرد آن معادل یا بالاتر از نمونه اصلی Chery OEM است.
