شرح

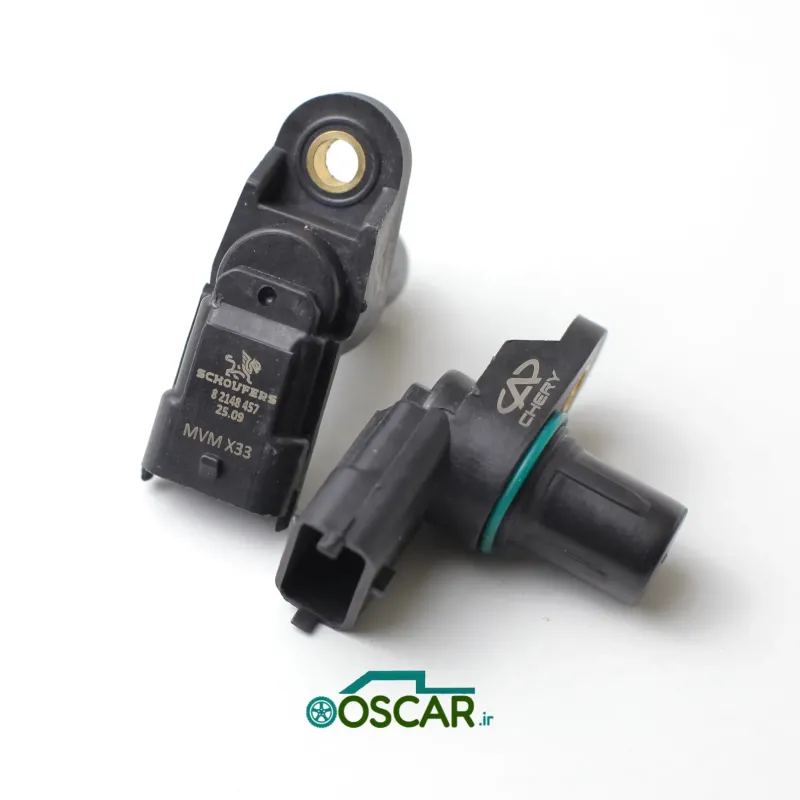

سنسور میلسوپاپ MVM X33 شوفرز از نوع هالافکت سهپین بوده و وظیفه دارد موقعیت زاویهای میلسوپاپ را نسبت به میللنگ به ECU گزارش دهد. این اطلاعات برای کنترل تزریق سوخت، زمانبندی جرقه و عملکرد سیستم VVT (در صورت وجود) حیاتی است. طراحی این مدل مطابق استاندارد Chery OEM بوده و بدون تغییر بر روی موتورهای سری ACTECO نصب میشود.
سازگاری
- خودروهای سازگار:
- MVM X33 / Chery Tiggo (ACTECO 2.0 / 2.4)
- ECU سازگار:
- Bosch ME7.x و نسخههای اختصاصی Chery
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | هالافکت – خروجی دیجیتال مربع شکل |
| پینها | 3 پین (Vcc، GND، Signal) |
| ولتاژ تغذیه | 4.75–5.25 ولت DC |
| سیگنال خروجی | 0–5V دیجیتال، فرکانس و فاز متناسب با دور موتور |
| دمای کاری | -40°C تا +150°C |
| حفاظت محیطی | IP67 – مقاوم در برابر گردوغبار و نفوذ روغن |
| جنس بدنه | پلیآمید PA66‑GF مقاوم به حرارت و روغن |
| نوع نصب | پیچ M6 روی سرسیلندر، با فاصلهای ثابت از دنده میلسوپاپ |
عملکرد
- اندازهگیری موقعیت و تعداد دور میلسوپاپ
- ارسال پالس دیجیتال دقیق به ECU
- همگامسازی تزریق سوخت و جرقه با میللنگ
- پشتیبانی از سیستم VVT برای بهبود راندمان
مزایا
- تطابق کامل با ابعاد و پینآوت سنسور اصلی Chery
- سیگنال پایدار، بدون نویز و مقاوم به EMI
- عمر طولانی در شرایط دمایی و مکانیکی سخت
- تست 100% عملکرد پیش از بستهبندی
علائم خرابی
- روشن شدن چراغ چک (P0340، P0341)
- افزایش مصرف سوخت یا افت قدرت موتور
- سخت روشن شدن یا خاموش شدن ناگهانی
- ناهماهنگی بین میللنگ و میلسوپاپ در دادههای ECU
نکات نصب
- بررسی فاصله هوایی (Air Gap) استاندارد بین سنسور و دنده میلسوپاپ
- استفاده از اورینگ آببندی مناسب
- تست شکل موج خروجی با اسیلوسکوپ یا دیاگ
- بستن پیچ با گشتاور توصیهشده سازنده
