شرح

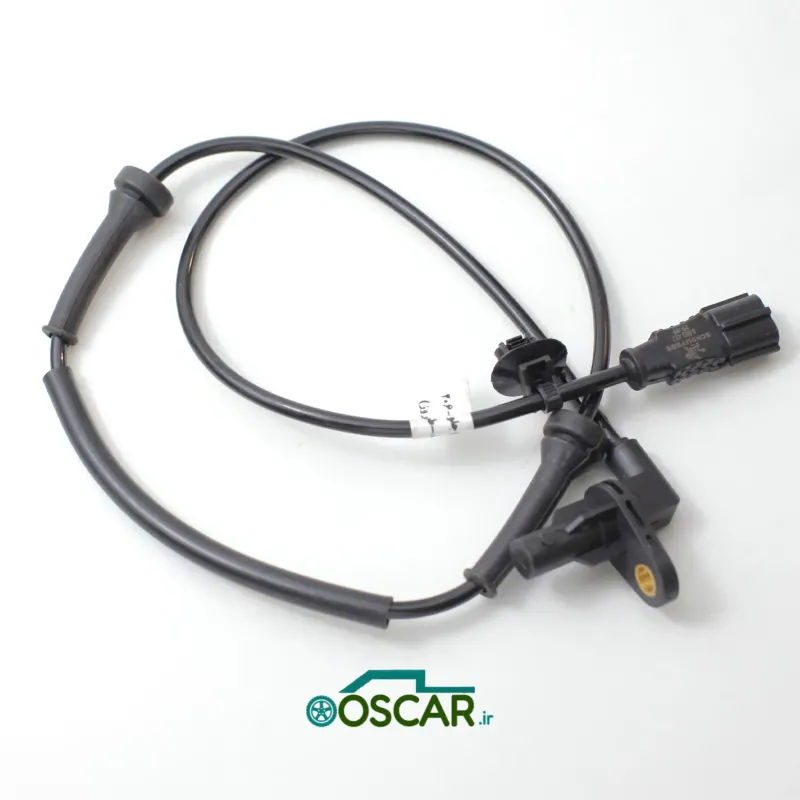

سنسور ABS چرخ جلو طرح کروز شوفرز از نوع سنسور سرعت هالافکت طراحی مقاومسازی شده برای نصب در مجموعه بلبرینگ چرخ جلو است. وظیفه آن اندازهگیری سرعت زاویهای چرخ و ارسال داده به ECU سیستم ترمز ضدقفل (ABS) جهت جلوگیری از قفل شدن چرخها در ترمز شدید است.
سازگاری
- خودروهای سازگار:
- پژو 206 (تیپهای مجهز به ABS – جلو)
- پژو 405 و پژو پارس ABS دار
- سمند EL و EF7 ABS دار
- ECU سازگار:
- Bosch 8.0 / Bosch 5.3
- Continental Teves / Crouz Electronic Units
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | هالافکت – آنالوگ یا دیجیتال بسته به ECU |
| کانکتور | نسخه 2 پین یا 3 پین با قفل پلاستیکی |
| ولتاژ کاری | 12V یا 5V (متناسب با ECU) |
| محدوده سیگنال خروجی | موج مربعی 0–Vcc یا سیگنال آنالوگ متناسب با سرعت چرخ |
| دمای کاری | -40°C تا +150°C |
| حفاظت محیطی | IP68 – مقاوم به آب، گل و فشار مکانیکی |
| جنس کابل | TPE مقاوم در برابر روغن، بنزین و UV |
| طول کابل | 750–850mm (متناسب با مدل) |
| محل نصب | بلبرینگ/مجموعه سگدست جلو، نزدیک حلقه دندانهدار ABS |
عملکرد
- اندازهگیری سرعت چرخ در تمامی شرایط جاده
- ارسال اطلاعات لحظهای به ECU ABS برای تنظیم فشار ترمز
- کمک به عملکرد سیستمهای EBD و ESP (در خودروهای مجهز)
- تضمین ایمنی و کاهش مسافت توقف روی سطوح لغزنده
مزایا
- کاملاً همسان با طراحی کروز OEM (پینآوت و کانکتور)
- مقاومت مکانیکی و حرارتی بالا
- سیگنال پایدار حتی در شرایط گل، آب یا دمای شدید
- تست 100% قبل از بستهبندی توسط شوفرز
علائم خرابی
- روشن شدن چراغ ABS با خطاهای سنسور جلو سمت چپ/راست
- عملکرد ناقص یا غیرفعال شدن ABS
- نوسان غیرطبیعی داده سرعت چرخ در دیاگ
- قفل شدن چرخها در ترمزهای شدید
نکات نصب
- تمیز بودن محل نصب و حلقه دندانهدار (Tone Ring)
- عدم پیچاندن یا کشش غیر استاندارد کابل
- استفاده از بستهای فابریک برای جلوگیری از ساییدگی کابل
- بررسی مقاومت یا شکل موج سنسور با مولتیمتر/اسیلوسکوپ قبل از نصب
