شرح

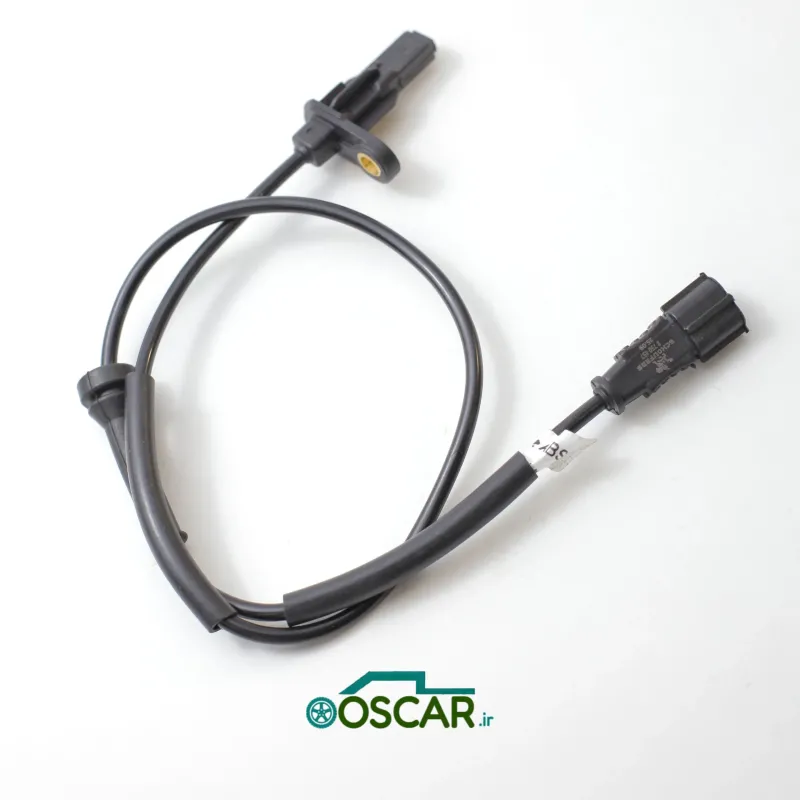

سنسور ABS چرخ عقب چپ آرایسان وظیفه اندازهگیری سرعت دورانی چرخ را بر اساس حرکت حلقه دندانهدار (Tone Ring) انجام میدهد و این اطلاعات را به ECU سیستم ترمز ضدقفل ارسال میکند. نسخه Chauffeurs OEM Quality برای سیستم ABS نصبشده روی آرایسان، با مقاومت مکانیکی و دقت سیگنال بالا تولید شده است.
سازگاری
- خودرو: آرایسان (پایه پژو 405 – محور عقب دیفرانسیل عقب)
- سیستم ABS سازگار: نسخههای Teves Mk20/Mk70 و Bosch Gen 8.0 مورد استفاده ایرانخودرو تبریز
- موقعیت نصب: چرخ عقب چپ – نزدیک توپی چرخ روی براکت ثابت محور
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | القایی |
| تغذیه | بدون تغذیه اکتیو، تولید ولتاژ AC بر اساس سرعت چرخ |
| دامنه سیگنال خروجی | ~0.5V AC (سرعت پایین) تا ~50V AC (سرعت بالا) |
| تعداد پین سوکت | 2 پین (سیگنال، زمین) – سوکت بزرگ تخت ABS استاندارد |
| مقاومت سیمپیچ داخلی | ~1.0 تا 1.1 کیلو اهم در 25°C |
| طول کابل | ~85-90 سانتیمتر، روکش PVC مقاوم روغن و حرارت |
| دمای کاری | -40°C تا +150°C |
| استاندارد محافظتی | IP68 ضدآب، ضد گرد و غبار، مقاوم به گل و مواد شیمیایی جاده |
عملکرد
- تشخیص سرعت آنی چرخ جهت کنترل قفل نشدن در ترمز شدید
- ارسال داده به ECU ABS برای عملکرد هماهنگ ترمزگیری با محور جلو
- کمک به سیستمهای کمکی مانند EBD (توزیع نیروی ترمز)
مزایا
- دقت بالا حتی در سرعتهای بسیار کم
- سازگاری 100% با دستهسیم و ECU کارخانه
- مقاومت مکانیکی در برابر ضربه و لرزش جاده
- عمر طولانی با روکش و بدنه ضدخوردگی
علائم خرابی و زمان تعویض
- روشن شدن چراغ هشدار ABS
- ثبت کد خطای C0036 یا C0041 در ECU ABS
- از کار افتادن عملکرد ABS روی محور عقب چپ
- قرائت سرعت صفر یا نوسانی توسط دیاگ
نکات نصب
- تمیز کردن محل نصب و حذف برادهها از نوک سنسور
- حفظ فاصله استاندارد 0.5-1.5 میلیمتر با Tone Ring
- بسته شدن کامل سوکت و تست مقاومت پیش از نصب چرخ
- جلوگیری از پیچش یا کشیدگی کابل حین بستن محور
این سنسور Chauffeurs پیش از عرضه تحت آزمون مقاومت سیمپیچ، تست سیگنال روی شبیهساز سرعت، دوام در دمای بالا و آزمایش غوطهوری IP68 تأیید کیفیت شده و عملکردی برابر یا بهتر از نمونه اصلی OEM دارد.
