شرح

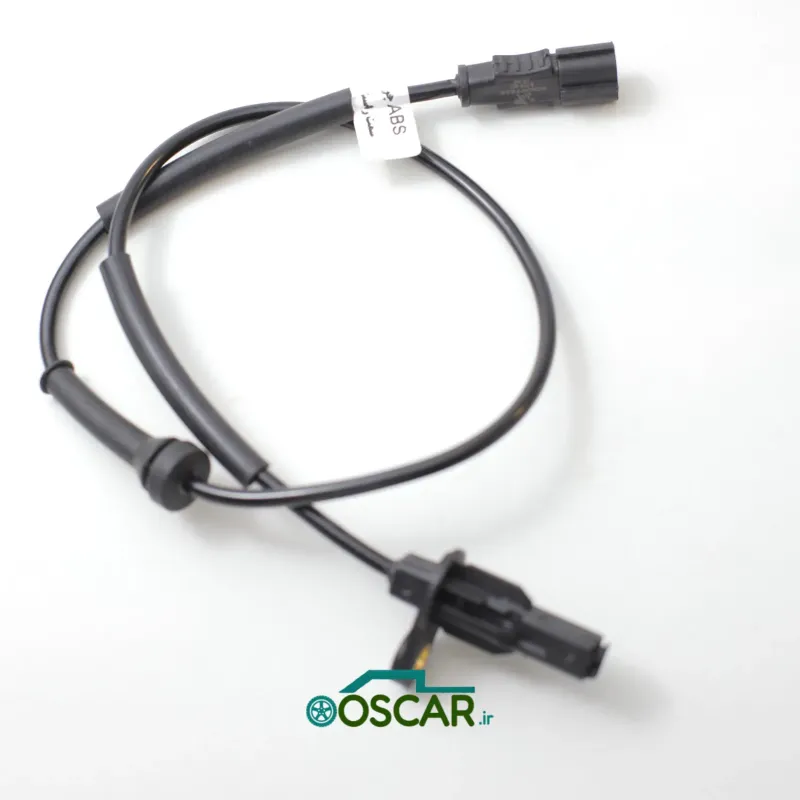

سنسور سرعت چرخ عقب سمت راست ABS شوفرز با سوکت کوچک برای محور عقب پژو 405 و سمند طراحی شده و وظیفه ارسال اطلاعات لحظهای سرعت چرخ به واحد کنترل ABS را دارد. این مدل ویژه سیستمهای ABS نسل اول Bosch/Continental با کانکتور دوپین کوچک است که مطابق استاندارد OEM تولید شده است.
سازگاری
- خودروهای سازگار:
- پژو 405 GLX / SLX
- پژو پارس (پلتفرم XU7 مجهز به ABS سوکت کوچک)
- سمند LX، EF7، سورن (نسخههای اولیه ABS با سوکت کوچک)
- محور: عقب – سمت راست
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | (الکترومغناطیسی دو سیمه) |
| تعداد پین | 2 (Signal+, Signal−) |
| ولتاژ کاری | خروجی AC القایی بر پایه سرعت چرخ |
| مقاومت داخلی | 1.0 – 1.5 kΩ در 20°C |
| طول کابل | 1.2 – 1.4 متر مخصوص محور عقب راست |
| نوع سوکت | پلاستیک PA66-GF با قفل شاخکی کوچک |
| دمای کاری | -40°C تا +125°C |
| درجه حفاظت | IP67 – ضدآب و ضدگرد و غبار |
| محل نصب | پشت توپی چرخ عقب راست – کنار حلقه دنده ABS |
عملکرد
- ارسال داده سرعت چرخ عقب راست به ECU ABS
- کمک به سیستمهای EBD و پایداری ترمز
- جلوگیری از قفل شدن چرخ در ترمز شدید
مزایا
- طول کابل و سوکت مطابق نمونه اصلی کارخانه
- روکش کابل PVC مقاوم به دما و ساییدگی
- اتصال آببندی شده برای جلوگیری از ورود رطوبت
- دقیق و بدون نوسان در ارسال سیگنال
علائم خرابی
- چراغ هشدار ABS روشن روی داشبورد
- کد خطاهای مرتبط با چرخ عقب راست
- عملکرد غیریکنواخت یا قطع کامل ABS
- قطعووصل متناوب سیگنال سنسور
نکات نصب
- رعایت فاصله هوایی استاندارد (0.5–1.0mm) از حلقه دنده
- کابلکشی مطابق مسیر فابریک، دور از اجزای گرم و متحرک
- تست اهمی سنسور پیش از نصب
- عدم پیچاندن یا کشیدن قالب کابل بیش از حد
