شرح

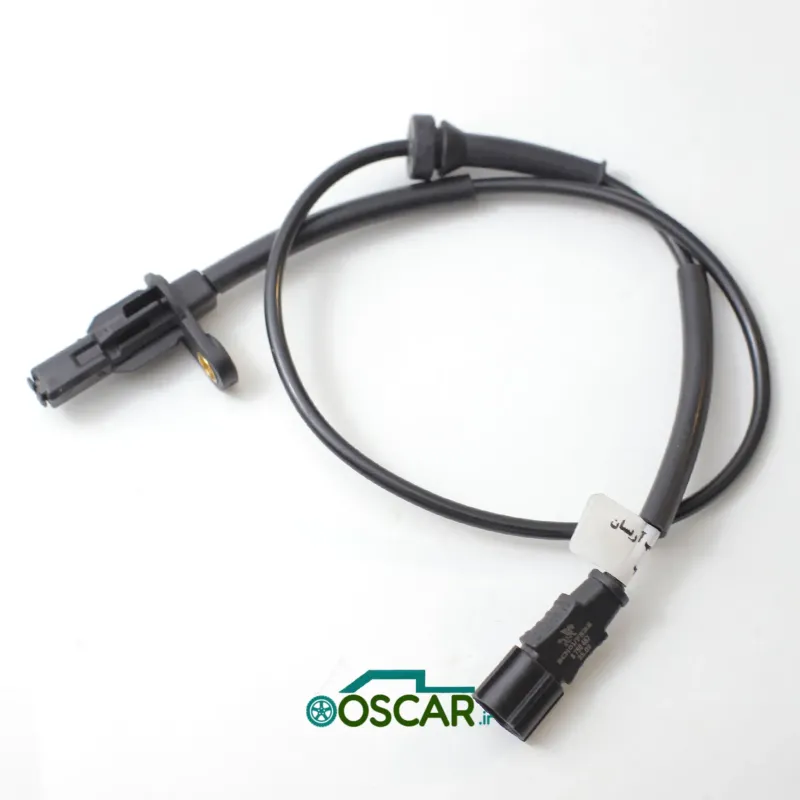

سنسور سرعت چرخ عقب سمت چپ ABS شوفرز با سوکت کوچک مخصوص محور عقب پژو 405 و سمند، وظیفه اندازهگیری سرعت چرخ و ارسال اطلاعات به ECU سیستم ترمز ضدقفل را دارد. این مدل برای سیستمهای ABS نسل اول با استفاده از کانکتور کوچک دوپین طراحی شده است.
سازگاری
- خودروهای سازگار:
- پژو 405 GLX / SLX
- پژو پارس (مدلهای پلتفرم XU7 مجهز به ABS سوکت کوچک)
- سمند LX، EF7، سورن (نسخههای اولیه ABS با سوکت کوچک)
- محور: عقب – سمت چپ
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | Passive Inductive (سنسور القایی دو سیمه) |
| تعداد پین | 2 (Signal+, Signal−) |
| ولتاژ کاری | خروجی AC القایی بر اساس سرعت چرخ |
| مقاومت داخلی | 1.0 – 1.5 kΩ در دمای 20°C |
| طول کابل | 1.2 – 1.4 متر (طراحی ویژه محور عقب) |
| نوع سوکت | پلاستیک PA66-GF – قفل شاخکی کوچک |
| دمای کاری | -40°C تا +125°C |
| درجه حفاظت | IP67 – ضد آب و ضد گرد و غبار |
| محل نصب | پشت توپی چرخ عقب – در نزدیکی حلقه دنده ABS |
عملکرد
- ارسال سیگنال لحظهای سرعت چرخ عقب به ECU ABS
- کمک به توزیع نیروی ترمز (EBD)
- بهبود عملکرد ایمنی در ترمزهای شدید و مسیرهای لغزنده
مزایا
- کابل با روکش PVC مقاوم به حرارت و سایش
- عایقبندی کامل اتصال دوپین برای جلوگیری از ورود آب
- سازگاری مکانیکی و برقی کامل با نمونه اصلی کارخانه
- طول کابل مناسب برای مسیر سیمکشی محور عقب
علائم خرابی
- روشن شدن چراغ هشدار ABS روی داشبورد
- ثبت خطاهای C0050 یا مشابه برای چرخ عقب چپ
- عملکرد نامنظم یا از کار افتادن ABS
- قطع و وصل شدن سیگنال هنگام حرکت
نکات نصب
- نصب با گپ هوایی استاندارد (0.5–1.0mm) نسبت به حلقه دنده
- عبور کابل مطابق مسیر فابریک، دور از اگزوز و قطعات متحرک
- تست مقاومت سنسور قبل از نصب با مولتیمتر
- جلوگیری از پیچاندن بیش از حد کابل یا کشیدن شدید
