شرح

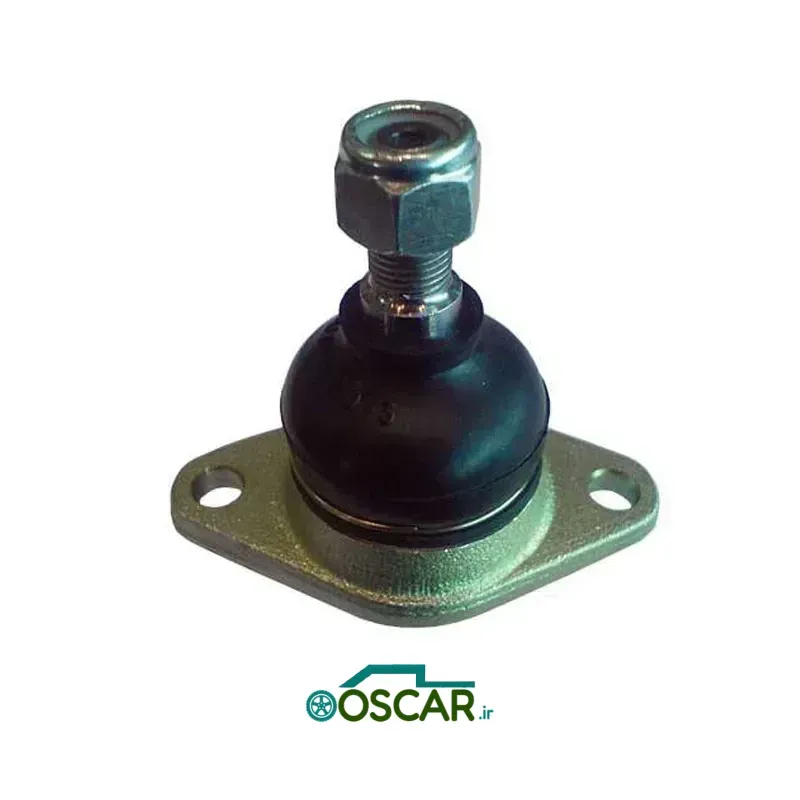

سیبک طبق پیکان لاهیجان با ساختار کروی یکپارچه و پوشش ضد زنگ Zn‑Nickel، جهت افزایش استحکام در حرکت های محوری و عرضی طراحی شده است.
نوع گرم فورج بدنه باعث ماندگاری بالا و کاهش افت زاویه‌ای در طول کار می‌شود.
گردگیر NBR جدید در سری ۲۰۲۵ با لبه‌ی دوگانه برای آب‌بندی کامل در محیط مرطوب شمال کشور توسعه یافته است.
مشخصات عمومی
| ویژگی | مقدار / توضیحات |
|---|---|
| خودروهای سازگار | پیکان، پیکان وانت (۱۵۱ OHV)، آردی، پژو آردی پایه XU7 |
| موقعیت نصب | طبق پایین – متصل به بلوک چرخ (ناکل) |
| ساختار حرکت | کروی تک محور (± 20° زاویه) |
| تیپ بدنه | فشنگی فلزی پرس شده با گردگیر لاستیکی NBR |
مشخصات فنی
| مؤلفه | مقدار / توضیحات |
|---|---|
| قطر ساق رزوه | M12 × 1.25 mm |
| طول ساق | 28 mm |
| مخروط ساق | 1:8.5 (مخروطی استاندارد پیکان) |
| جنس بدنه | فولاد CK45، فورج شده + آبکاری Zn‑Nickel (12 µm ضد زنگ) |
| جنس ساچمه | فولاد کربنی C60 – سختی HRC 58–62 |
| کاپ داخلی (Socket) | پلی‌استال (POM) مقاوم در دمای تا 120 °C |
| نیرو مجاز محوری | > 18 kN (مطابق SAE J490) |
| نیرو شکست عرضی | > 22 kN |
| نیروی ابتدایی حرکت (Starting Torque) | کمتر از 2.5 N·m (در دمای 25 °C) |
| زاویه چرخش | 40° ± 3° |
| وزن خالص | ≈ 380 g |
مواد و فرآیندها
| بخش | توضیحات |
|---|---|
| گردگیر لاستیکی | لاستیک نیتریل (NBR) مقاوم در روغن و ازن |
| گریس | پایه لیتیمی EP2 – دمای کار −30 تا +180 °C |
| آب‌بندی | دو لبه (Inner Dust + Outer Seal) |
| رنگ و پوشش | مشکی الکترواستاتیک + هولوگرام QC لاهیجان |
نصب و نگه‌داری
| آیتم | توضیحات |
|---|---|
| گشتاور نصب مهره | 45 – 50 N·m |
| نوع مهره | Nyloc Self‑Lock Nut (کلاس 8) شامل در بسته |
| جهت نصب | مشترک برای چپ و راست |
| عمر مفید کاری | > 80,000 km (در شرایط نرمال جاده‌ای) |
| بازبینی | هر ۳۰,۰۰۰ km برای پارگی گردگیر یا شل شدگی |
بسته‌بندی و برچسب‌گذاری
| ویژگی | توضیحات |
|---|---|
| بسته‌بندی | جعبه مقوایی تک عدد (تکی) با کد QR و هولوگرام LAHIJAN |
| لیبل شناسایی | LHJ‑BJL‑PKN‑S / Made in Iran / QC Batch No. |
| گارانتی | ۱۲ ماه یا ۴۰,۰۰۰ km – مشروط به سلامت گردگیر |
