معرفی و کاربرد

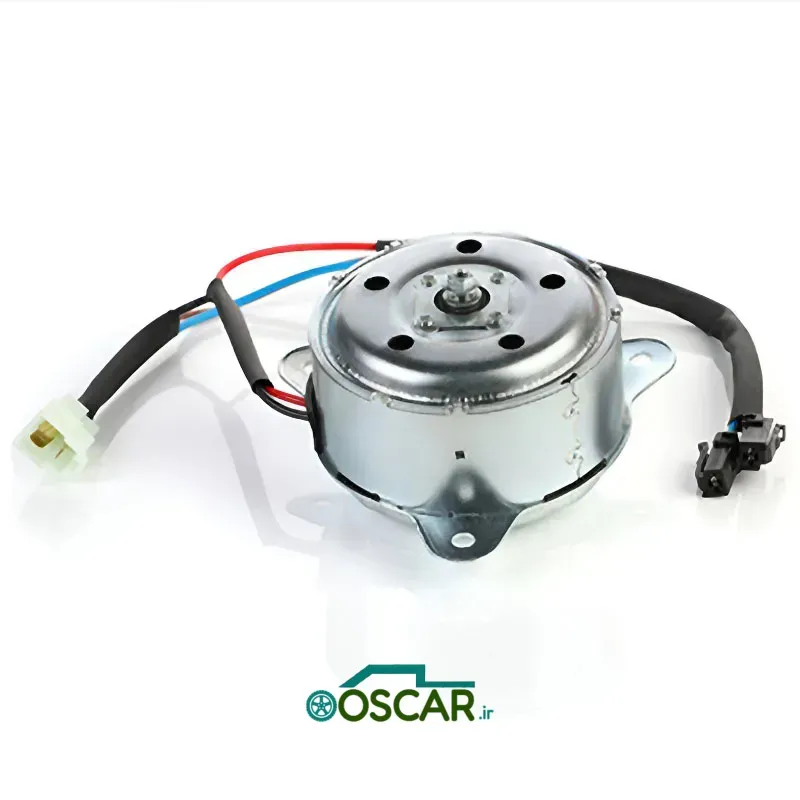

این موتورفن برای سیستم خنک‌کاری رادیاتور محصولات پراید (SAIPA S81/131/141، یورو 2 و یورو 4) طراحی شده و دارای دو سرعت (کم و زیاد) برای کنترل دمای موتور و کولر است.
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع | موتور الکتریکی DC براش‌دار دو دور |
| ولتاژ نامی | 12 V DC |
| توان نامی | حدود 120–150 W (دور پایین) / 200–250 W (دور بالا) |
| سرعت چرخش | 1800–2200 rpm (Low) / 2800–3200 rpm (High) |
| جریان مصرفی | 8–12 A (Low) / 14–18 A (High) |
| قطر پره سازگار | 315–325 mm |
| جهت چرخش | رو‌به‌جلو (Puller) – به سمت موتور |
| پروانه سازگار | 5 یا 6 پره – پلاستیک مقاوم در برابر حرارت |
| اتصال الکتریکی | سوکت سه سیمه (منفی، مثبت دور پایین، مثبت دور بالا) |
| دمای کاری | -30 ° تا +120 °C |
| درجه حفاظت | IP54 (مقاوم در برابر گردوغبار و پاشش آب) |
| وزن تقریبی | 1.6–1.8 kg |
مزایا
- دو حالت سرعت برای بهینه‌سازی مصرف برق و صدا
- یاتاقان‌های بوش‌برنز یا بلبرینگ برای عمر طولانی‌تر
- مقاومت در برابر لرزش و کارکرد مداوم
- سازگاری کامل با دسته‌سیم و پایه اصلی پراید
علائم خرابی
- صدای غیرعادی یا لرزش شدید فن
- افزایش بیش‌ازحد دمای موتور یا خاموش نشدن فن
- از کار افتادن یکی از دورها (معمولاً دور پایین)
- شکستگی یا گیرکردن پره‌ها
نکات نصب
- بررسی سلامت رله‌ها و سنسور دما قبل از نصب موتور جدید
- اطمینان از تراز بودن پره با قاب فن؛ جلوگیری از ساییده‌شدن به قاب
- اتصال کابل‌ها طبق نقشه سیم‌کشی و محکم‌کردن بست‌ها
- در یورو 4، تست هر دو دور با ECU و سنسور حرارت قبل از تحویل خودرو
