شرح

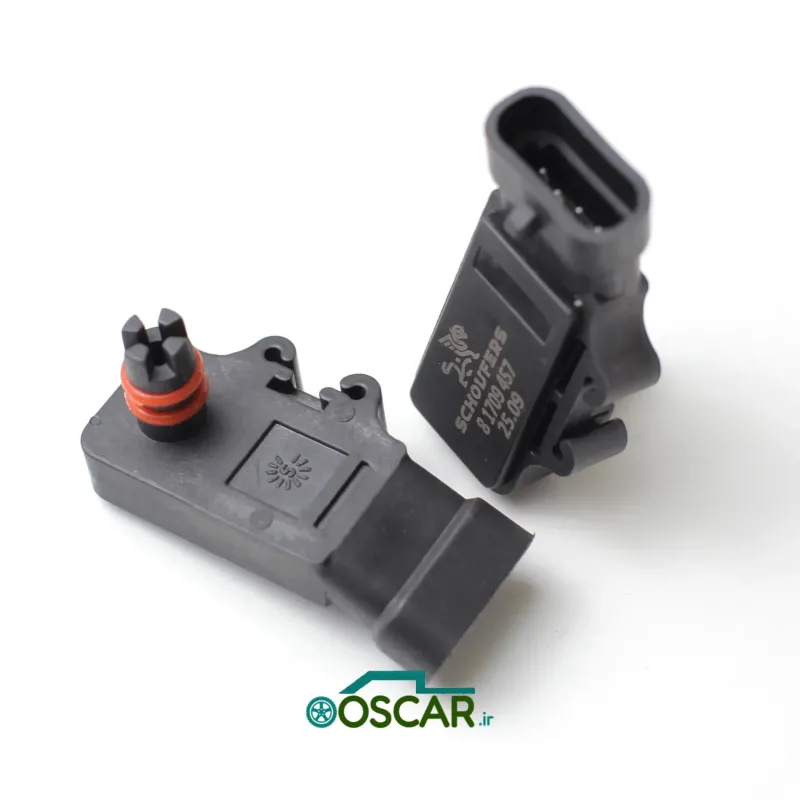

مپ سنسور دو اورینگ شوفرز از نوع پیزورزیستیو بوده که فشار مطلق منیفولد هوا (MAP) را به ECU گزارش میدهد تا محاسبه بار موتور، زمان جرقهزنی، و تزریق سوخت بهینه انجام شود. طراحی دو اورینگ موجب آببندی کامل در برابر هوا و بخار روغن شده و دقت اندازهگیری را در طولانیمدت تضمین میکند.
سازگاری
- خودروهای سازگار:
- Peugeot 405 / Pars موتور XU7 انژکتوری
- Nissan Pickup Z24 EFI (FS5W71 گیربکس)
- ECU سازگار:
- Sagem SL96 / Bosch ME7.x / Siemens M74 خانواده ECU
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | پیزورزیستیو آنالوگ |
| پینها | 3 پین (Vcc، Signal، GND) |
| ولتاژ تغذیه | 4.75–5.25V DC |
| خروجی فشار | ~0.25V در 20kPa تا ~4.75V در 250kPa |
| دقت اندازهگیری | ±1kPa در محدوده کاری |
| دمای کاری | -40°C تا +125°C |
| حفاظت محیطی | IP67 – مقاوم به گرد و غبار و رطوبت |
| جنس بدنه | پلیآمید PA66-GF با پکینگ فلزی داخلی |
| اورینگها | EPDM مقاوم حرارت و سوخت، قطر بیرونی 3.5±0.1mm، دو عدد |
| نوع نصب | جای پیچ/مهره M6، نصب مستقیم در منیفولد ورودی |
عملکرد
- اندازهگیری لحظهای فشار هوای ورودی منیفولد
- تعیین جرم هوا همراه با داده دمای هوا (از سنسور IAT) برای کنترل مخلوط سوخت
- کمک به ECU در اصلاح زمان جرقهزنی و تزریق در شرایط مختلف بار و دما
مزایا
- طراحی دو اورینگ با آببندی عالی، جلوگیری از نشت هوا و خطای قرائت
- سازگاری مستقیم با جایگاه و سوکت فابریک پژو 405 و نیسان پیکاپ
- دقت خروجی بالا با پردازش سریع توسط المان سنجش فشار داخلی
- تست عملکرد قبل از بستهبندی طبق استاندارد OEM
علائم خرابی
- چراغ چک با کدهای P0105 / P0106 / P0107 / P0108
- کاهش قدرت موتور و واکنش دیر به پدال گاز
- مصرف سوخت بالا یا دود سیاه
- دور آرام نامنظم
نکات نصب
- استفاده از اورینگ جدید و تمیز بودن محل نصب
- اطمینان از گشتاور مناسب پیچها برای جلوگیری از نشت هوا
- تست ولتاژ خروجی با دیاگ یا مولتیمتر (مقایسه با داده ECU)
- جلوگیری از تماس مستقیم با بخار روغن شدید یا مایع شستوشو
