شرح

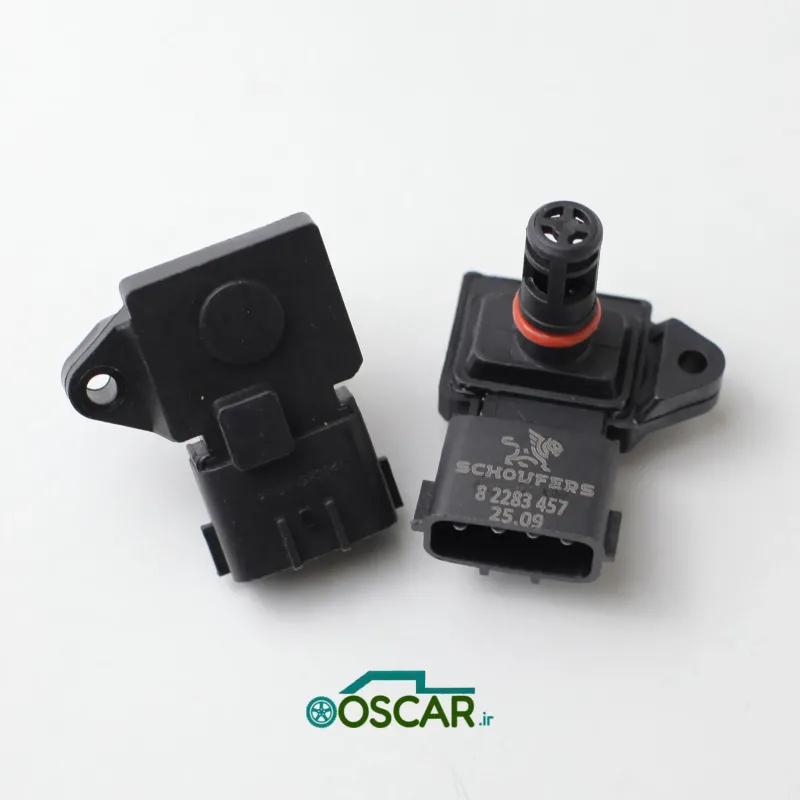

مپ سنسور زیمنس شوفرز یک سنسور فشار مطلق منیفولد بر پایه تکنولوژی پیزورزیستیو است که فشار هوای داخل منیفولد را به ECU گزارش میدهد. بر اساس این فشار و دمای هوا، ECU مقدار سوخت و زمانبندی جرقه را تنظیم میکند. این مدل با کیفیت OEM تولید شده و سازگاری کامل با ECUهای زیمنس ولئو و زیمنس VDO دارد.
سازگاری
- خودروهای سازگار:
- پراید انژکتوری (زیمنس VDO)
- پژو 405 و پارس (زیمنس VDO / Valeo-Siemens)
- روآ انژکتوری (زیمنس VDO)
- ECU سازگار:
- M74، M74.5، M74.7
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | پیزورزیستیو – خروجی ولتاژ آنالوگ |
| پینها | 3 پین (Vcc، GND، Signal) |
| ولتاژ تغذیه | 4.75–5.25 ولت DC |
| خروجی ولتاژ | ~0.25V در 20 kPa تا ~4.75V در 250 kPa |
| دقت اندازهگیری | ±1 kPa |
| دمای کاری | -40°C تا +125°C |
| حفاظت محیطی | IP67 – ضدآب و گردوغبار |
| جنس بدنه | پلیآمید PA66‑GF مقاوم به حرارت، روغن و بنزین |
| نوع نصب | پیچ M6 روی مانیفولد + اورینگ آببندی |
عملکرد
- اندازهگیری فشار مطلق داخل منیفولد هوا
- ارسال سیگنال آنالوگ متناسب با فشار به ECU
- کمک به محاسبه بار موتور و تنظیم تزریق سوخت
- نقش کلیدی در بهینهسازی مصرف و کنترل آلایندگی
مزایا
- تطابق کامل با طراحی و کالیبراسیون زیمنس OEM
- عمر طولانی، مقاومت در شرایط دمایی و محیطی سخت
- سیگنال پایدار و بدون نویز
- تست کامل قبل از بستهبندی توسط شوفرز
علائم خرابی
- چراغ چک با خطاهای P0105 تا P0108
- افزایش مصرف سوخت یا افت قدرت موتور
- روشن نشدن یا دشواری در استارت
- نوسان ولتاژ خروجی غیرمتناسب با فشار واقعی
نکات نصب
- استفاده از اورینگ نو برای آببندی کامل
- جلوگیری از روغنی یا کثیف شدن مجرای فشار
- بررسی ولتاژ خروجی با دیاگ یا مولتیمتر در فشارهای مختلف
- نصب با گشتاور مناسب برای جلوگیری از ترک خوردن بدنه
