شرح

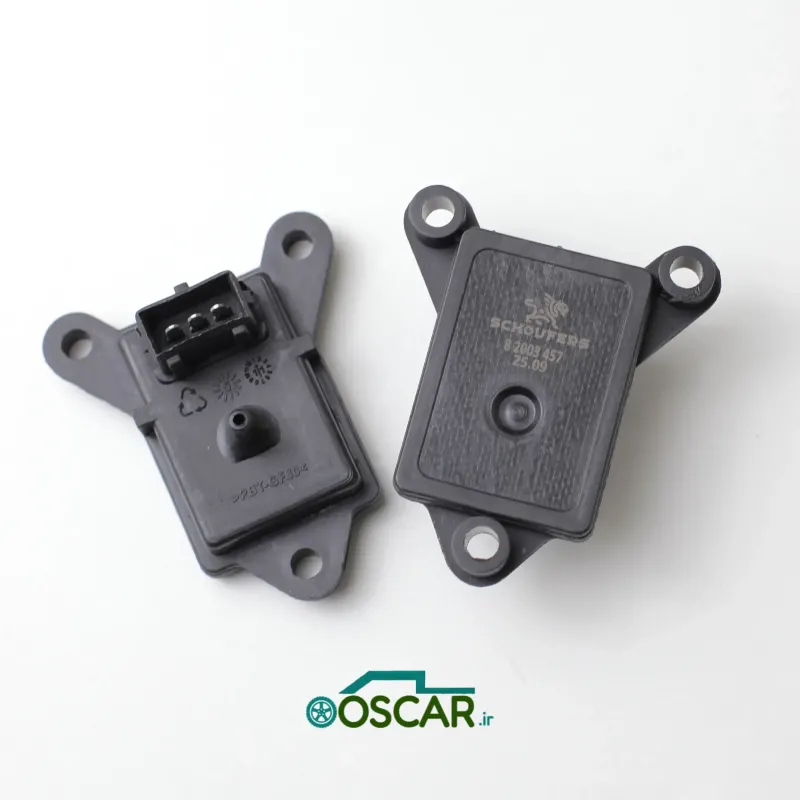

سنسور فشار منیفولد ساژم که به دلیل شکل و محل نصب به نام رله خرگوشی شناخته میشود، یک سنسور پیزورزیستیو آنالوگ است که فشار مطلق داخل منیفولد هوا را اندازهگیری و آن را به ECU ارسال میکند. ECU بر اساس این دادهها، تایم و حجم تزریق سوخت و آوانس جرقه را تنظیم میکند. نسخه OEM شوفرز با دقت بالا و سازگاری کامل با دستهسیم و کانکتور اصلی ساژم ساخته شده است.
سازگاری
- خودروها: پژو 405، پژو پارس، سمند (موتور XU7 ساژم – بدون سنسور میلسوپاپ یا با دلکو)
- ECU سازگار: Sagem SL96 / Sagem SL96‑3 / Sagem خرگوشی سری PSA
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | Piezoresistive – خروجی آنالوگ ولتاژی |
| تعداد پینها | 3 پین (Vcc، GND، Signal) |
| ولتاژ تغذیه | 4.75 – 5.25 ولت DC |
| خروجی ولتاژ | ~0.25V در 20 kPa تا ~4.75V در 250 kPa |
| محدوده فشار کاری | 20 – 250 kPa |
| دمای کاری | -40°C تا +125°C |
| دقت اندازهگیری | ±1 kPa در محدوده کاری |
| حفاظت محیطی | IP67 – مقاوم در برابر آب، گردوغبار و بخارات سوخت |
| جنس بدنه | پلیآمید PA66-GF مقاوم به حرارت و بنزین |
| نوع اتصال | مستقیم به بدنه ECU یا براکت مستقل (نسخه ساژم خرگوشی) |
عملکرد
- اندازهگیری فشار مطلق داخل منیفولد پس از دریچه گاز
- محاسبه نسبت هوا به سوخت دقیق در بار و دورهای مختلف موتور
- کمک به کنترل آلایندگی و کاهش مصرف سوخت
- جبران تغییرات ارتفاع و فشار جو
مزایا
- سازگاری کامل با ECU ساژم خرگوشی ایرانخودرو
- پاسخ سریع به تغییرات فشار
- مقاومت بالا در برابر شوک حرارتی و ارتعاش
- طول عمر بالا و تست 100% در کارخانه
علائم خرابی
- چراغ چک روشن، خطاهای P0106 / P0107 / P0108
- افزایش مصرف سوخت، بدکارکردن موتور
- استارت سخت یا خاموش شدن ناگهانی
- کاهش توان خودرو در شتابگیری
نکات نصب
- اطمینان از اتصال کامل سوکت و تمیز بودن پینها
- بررسی مسیر شیلنگ خلأ از منیفولد به سنسور برای عدم نشتی یا ترکخوردگی
- نصب سنسور بدون فشار یا ضربه مستقیم به بدنه
- تست خطی ولتاژ خروجی در فشارهای مختلف با دیاگ یا مولتیمتر
