شرح

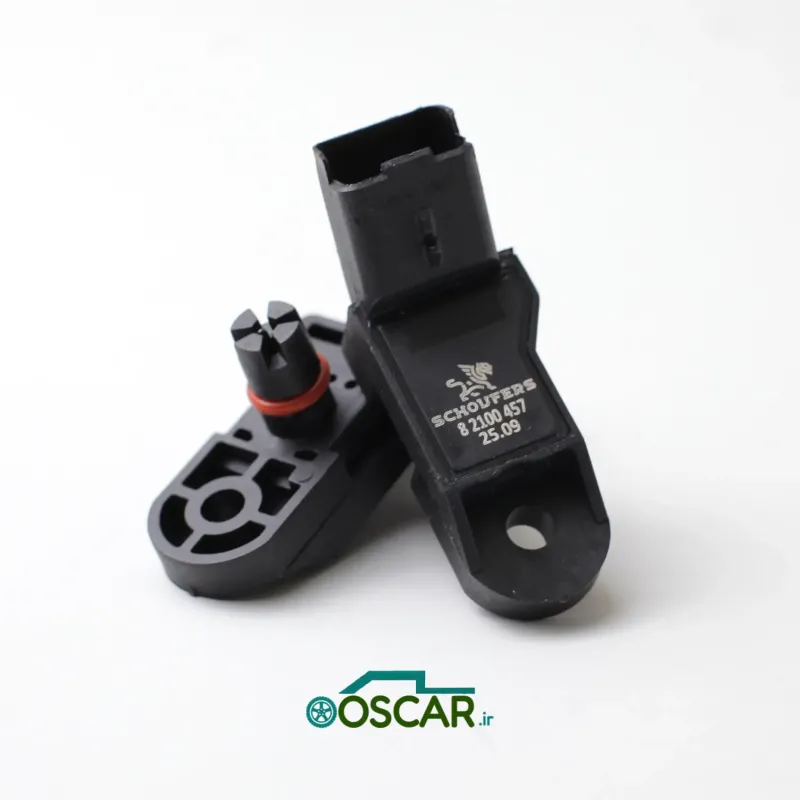

مپ سنسور، یا سنسور فشار مطلق منیفولد، وظیفه اندازهگیری فشار هوای داخل منیفولد ورودی را دارد تا ECU بتواند حجم هوای ورودی و نسبت سوخت/هوا را دقیق تنظیم کند. مدل شوفرز مخصوص ECU زیمنس در موتور TU3 و TU5 طراحی شده و از نوع پیزورزیستیو با خروجی آنالوگ ولتاژی است.
سازگاری
- خودروهای سازگار:
- Peugeot 206 تیپ 2، تیپ 3، تیپ 5 (موتور TU3/TU5 با ECU Siemens)
- Peugeot 207i موتور TU5 با ECU Siemens
- رانا موتور TU5 ECU Siemens
- ECU سازگار:
- Siemens VDO EMS2000 / SID801 / SID802
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | Piezoresistive، خروجی آنالوگ ولتاژی |
| تعداد پین | 3 (تغذیه +5V، زمین، سیگنال) |
| ولتاژ تغذیه | 4.75 – 5.25 V DC |
| خروجی ولتاژ | تقریبی: 0.2 V در 20 kPa و 4.8 V در 115 kPa |
| دامنه فشار کاری | 20 – 115 kPa مطلق |
| دقت اندازهگیری | ±1% FS |
| دمای کاری | -40°C تا +125°C |
| درجه حفاظت | IP65 – مقاوم به گرد و غبار و پاشش آب |
| اورینگ آببندی | NBR، قطر 13–14 mm، ضخامت مقطع 2 mm |
عملکرد
- اندازهگیری فشار هوای منیفولد و ارسال به ECU
- کمک به محاسبه حجم هوای ورودی و تنظیم دقیق زمان تزریق سوخت
- نقش مهم در جبران تغییرات فشار محیط و ارتفاع
مزایا
- سازگاری کامل با ECU زیمنس TU3/TU5
- دقت اندازهگیری بالا با پاسخ سریع
- مقاومت مکانیکی و حرارتی بالا
- آببندی مطمئن با اورینگ NBR مقاوم به بنزین
علائم خرابی
- مصرف سوخت بالا
- ریپ زدن یا بد کار کردن موتور
- افت توان و شتاب
- ثبت کد خطاهای P0105، P0106 یا P0107 در ECU
نکات نصب
- تضمین تمیزی محل نصب و عدم وجود روغن یا آلودگی روی پورت سنسور
- استفاده از اورینگ سالم و عدم نشتی هوا
- اتصال صحیح سوکت بهطوری که قفل آن کاملاً جا بیفتد
- بعد از نصب، پاککردن کدهای خطا و بررسی لایودیتای سنسور
