شرح

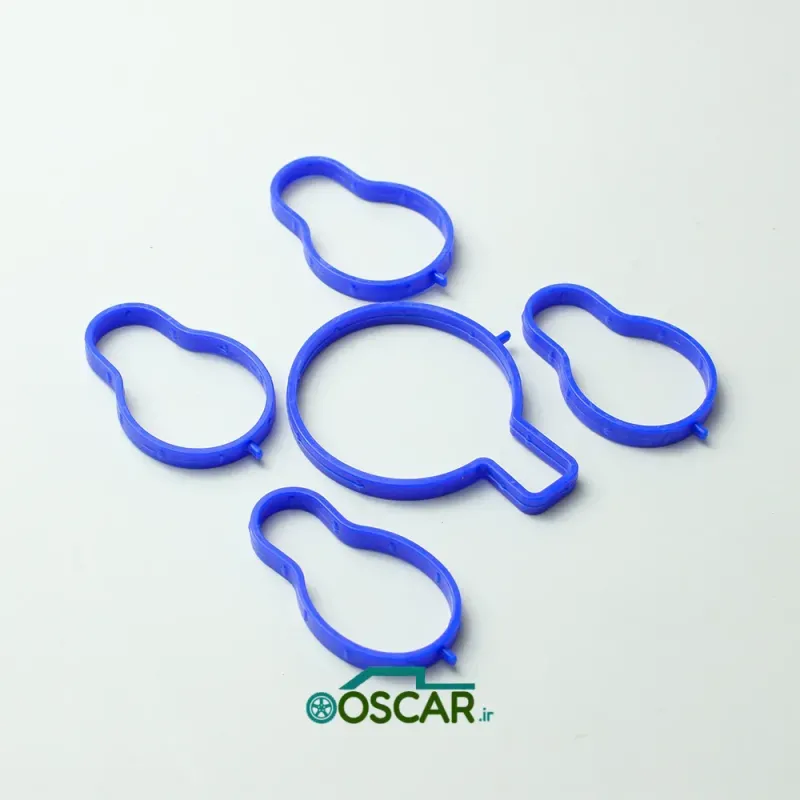

واشر اورینگ مانیفولد هوا، حلقهای لاستیکی است که بین منیفولد (منیفولد هوا) و مجموعه سرسیلندر موتور نصب میشود تا از نشت هوا و افت فشار مکش جلوگیری کند.
در نسخه یورو ۴ پراید این واشر از جنس مقاومتر نسبت به حرارت و ترکیبات سوخت طراحی شده، تا در برابر بخارات بنزین و دمای بالا پایداری بیشتری داشته باشد. واشر اورینگ مانیفولد پراید یورو ۴ برند VISION یک اورینگ با دوام و مقاوم در برابر حرارت و بنزین است که برای موتورهای M13 و M15 با منیفولد پلاستیکییورو ۴ طراحی شده و از نشتی هوا و عملکرد ناپایدار موتور جلوگیری میکند.
کاربرد
مناسب برای:
- پراید ۱۳۱، ۱۳۲، ۱۱۱ (یورو ۴)
- پراید انژکتوری با ECU زیمنس یا ساژم
- تیبا مدلهای اولیه با مانیفولد مشابه پراید یورو ۴
نصب در محل اتصال مانیفولد هوا به سرسیلندر موتور M13 و M15 مشابه.
جنس و ساخت
- جنس: لاستیک NBR + Silicone Compound (با مقاومت بالا در برابر روغن و حرارت)
- سختی سطحی (Shore A): حدود 65 ± 5
- محدوده دمای کاری: −40 °C تا +150 °C
- مقاومت در برابر بنزین، گازهای احتراق و روغن موتور: بسیار بالا
- فرآیند تولید: تزریق قالبی (Injection Molding) با کنترل ابعاد دقیق
ابعاد حدودی
(مقادیر مرجع، بسته به قالب ممکن است ±0.2 mm تفاوت داشته باشد)
- قطر داخلی (ID): ≈ 47 mm
- قطر خارجی (OD): ≈ 53 mm
- ضخامت سکشن: ≈ 3 mm
- سطح: گرد با مقطع O-ring
عملکرد
- ایجاد آببندی کامل در مسیر مانیفولد هوا → جلوگیری از نشت مکش و خطای سنسور MAP
- افزایش یکنواختی احتراق با تثبیت فشار مکش هوای ورودی
- کمک به کاهش آلایندگی و کارکرد دقیقتر موتور در حالت Idle
- دوام بالا در شرایط گرمای مداوم محفظه موتور
ویژگیها
- طراحی مطابق استاندارد OEM سایپا و کیاموتورز (یورو ۴)
- مقاومت بالا در برابر تنش فشاری و تغییر شکل
- خاصیت بازگشت (Elastic Recovery) عالی حتی پس از چندین چرخه حرارتی
- دوام بیشتر نسبت به اورینگهای معمولی NBR بازار
علائم خرابی اورینگ مانیفولد
- نشت هوا و بالا رفتن دور موتور در حالت درجا (Idle)
- وجود خطای سنسور MAP یا AFR در ECU
- کمشدن قدرت موتور در شتابهای بالا
- سوتکشیدن هوا در اطراف اتصال منیفولد
نکات نصب
- هنگام نصب سطح تکیهگاه باید تمیز، خشک و بدون روغن باشد.
- از روانکار سیلیکونی ملایم جهت نشاندن صحیح اورینگ استفاده شود.
- پیچهای مانیفولد با گشتاور استاندارد (حدود 20 – 22 N·m) بسته شوند.
- در صورت تغییر شکل، ساییدگی یا خشکشدن واشر باید تعویض گردد.
