شرح

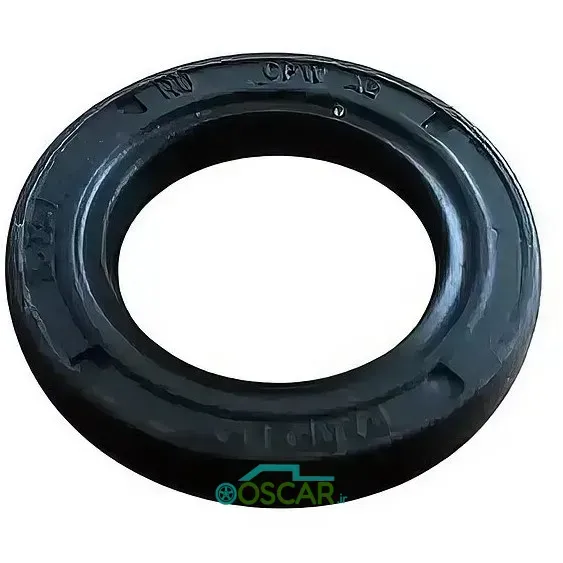

کاسه‌نمد ماهک تعویض دنده یا کاسه‌نمد شافت انتخاب‌گر دنده در گیربکس پژو 206 (مدل‌های TU3 و TU5 با گیربکس MA5/BE4) وظیفه آب‌بندی محل خروج شافت تعویض دنده از پوسته گیربکس را دارد تا از نشت روغن گیربکس جلوگیری کند.
این قطعه در محل اتصال بازوی ماهک بیرونی (قیفی) به شافت داخلی گیربکس نصب می‌شود و یکی از نقاط رایج نشت روغن است.
سازگاری
- خودروهای سازگار:
- پژو 206 تیپ 2، 3، 5، SD (گیربکس MA5/BE4)
- پژو 207i دستی
- پژو 405 و پارس با گیربکس BE
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| جنس آب‌بند | لاستیک NBR (نیتریل بوتادین رابر) مقاوم در برابر روغن و حرارت |
| حلقه فنری (Spring Type) | حلقه فشاری فولادی ضدزنگ برای حفظ فشار آب‌بندی |
| ساختار داخلی | تک‌لبه (single‑lip) یا دو‌لبه (dual‑lip) بسته به مدل گیربکس |
| ابعاد معمول: | داخل 15 mm، خارج 25–28 mm، ضخامت 6–7 mm |
| دمای کاری مجاز: | −30°C تا +150°C |
| فشار کاری: | تا 0.5 bar (گیربکس کم‌فشار) |
عملکرد
- جلوگیری از نشت روغن گیربکس از اطراف شافت تعویض دنده
- تضمین ماندگاری روغن و روانکاری مناسب داخل گیربکس
- آب‌بند مکانیکی بین محفظه روغن و محیط بیرونی
مزایا
- لاستیک NBR با فرمول ویژه مقاوم به روغن گیربکس و دمای بالا
- فنر فولادی با عمر طولانی و ثابت فشار برای حفظ آب‌بندی
- ابعاد مطابق استاندارد PSA – نصب مستقیم بدون تغییر در پوسته
- عمر مفید بیش از 60 000 km در شرایط عادی کارکرد
علائم خرابی
- مشاهده روغن گیربکس بر سطح بالایی یا زیر قیفی دنده
- نرم یا ترک‌دار شدن لاستیک به‌علت گرمای بیش‌ازحد
- افت سطح روغن گیربکس بدون نشتی قابل‌تشخیص در سایر نقاط
- نشتی روغن روی دسته دنده یا روی بدنه بالایی گیربکس
نکات نصب
- سطح شافت باید کاملاً تمیز و بدون خط و خش باشد.
- پیش از نصب، محل تماس را کمی با روغن گیربکس یا گریس نازک چرب کنید تا لبۀ کاسه‌نمد سائیده نشود.
- هنگام فشردن، از ابزار مخصوص یا سوکت هم‌قطر خارجی کاسه‌نمد استفاده شود تا یکنواخت وارد پوسته شود.
- پس از نصب، تست نشتی روغن در حالت گرم انجام شود.
