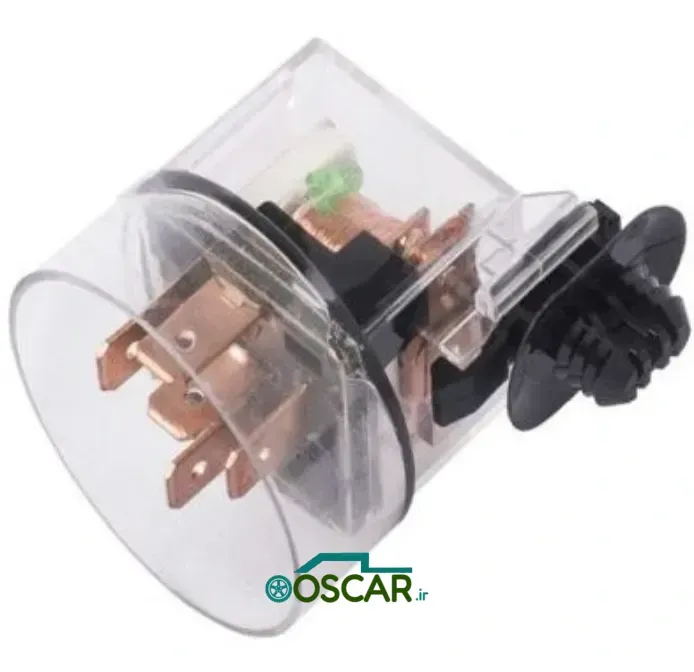

رله فن کلاهدار ۵ فیش (شیشهای) هانتر – مخصوص پژو ۴۰۵
این رله که به دلیل ظاهر خود به «رله شیشهای» معروف است، یکی از حیاتیترین اجزای سیستم خنککننده و برق خودروهای خانواده پژو ۴۰۵ است. برند «هانتر» با طراحی دقیق و استفاده از قطعات داخلی باکیفیت، عملکردی مطمئن را برای دفع حرارت موتور فراهم میکند.
مشخصات فنی
- نوع قطعه: رله فن (۵ فیش / کلاهدار)
- مدل: شیشهای (شفاف)
- سازگاری: پژو ۴۰۵، پارس، سمند
- تعداد فیش: ۵ عدد (استاندارد)
- برند: هانتر (Hunter)
- ویژگی خاص: دارای کاور کلاهدار برای محافظت بیشتر در برابر گرد و غبار و رطوبت
وظیفه و عملکرد
سیستم خنککننده پژو ۴۰۵ برای مدیریت دورهای مختلف فن (دور کند و دور تند)، از رلههای ۵ فیش استفاده میکند. این رله نقش «سوئیچ قدرت» را ایفا میکند. وقتی واحد کنترل موتور (ECU) یا یونیت فن تشخیص دهد که دمای موتور بالا رفته، فرمان فعالسازی را به این رله ارسال میکند. رله با تغییر وضعیت فیشها، جریان برق مستقیم را به سمت موتور فن هدایت کرده و باعث چرخش فن و خنک شدن رادیاتور میشود. طراحی ۵ فیش این مدل، اجازه میدهد تا بین وضعیتهای مختلف فن جابهجایی صورت گیرد.
علائم خرابی
خرابی رله فن میتواند منجر به آسیبهای جدی به سرسیلندر و موتور شود. مهمترین علائم هشداردهنده عبارتند از:
- روشن نشدن فن: بالا رفتن ناگهانی آمپر آب و روشن نشدن فن در ترافیک یا دمای بالا.
- عدم عملکرد دور تند: در حالی که فن در دور کند کار میکند، هنگام رسیدن به دمای بحرانی، دور تند فعال نمیشود.
- کارکرد دائمی فن: فن به محض باز کردن سوئیچ بدون دلیل روشن شده و خاموش نمیشود.
- آثار ظاهری: تغییر رنگ، ذوب شدن بخشی از بدنه شیشهای رله یا ایجاد بوی پلاستیک سوخته در محفظه موتور.
مزایای برند هانتر
- شفافیت بدنه: بدنه شیشهای این رله به شما اجازه میدهد وضعیت فیزیکی کنتاکتهای داخلی را بدون نیاز به باز کردن قطعه بررسی کنید.
- کیفیت بالای کنتاکتها: استفاده از آلیاژ مس با خلوص بالا برای رسانایی عالی و جلوگیری از داغ شدن فیشها.
- کلاهدار بودن: طراحی کلاهدار مانع از نفوذ مستقیم آب و گرد و غبار به داخل قطعات الکترونیکی شده و طول عمر رله را در شرایط مختلف جوی افزایش میدهد.
- دقت در ساخت: ابعاد استاندارد و فیشهای مستحکم که به خوبی در سوکت جای گرفته و از ایجاد اتصالی یا شل شدن جلوگیری میکند.
نکات نصب
- بررسی سوکت: پیش از نصب، حتماً سوکت اصلی خودرو را چک کنید. اگر سوکت ذوب شده یا پایه آن اکسید شده است، ابتدا آن را تعویض کنید؛ در غیر این صورت رله جدید نیز به سرعت میسوزد.
- جایگذاری صحیح: هنگام نصب دقت کنید که فیشها با فشار مناسب و بدون کج شدن در جای خود قرار گیرند.
- محیط نصب: مطمئن شوید محل قرارگیری رله خشک و عاری از هرگونه روغنزدگی است.
- تست دورها: پس از تعویض، خودرو را روشن کنید و اجازه دهید دما بالا برود تا از عملکرد صحیح دور کند و سپس دور تند فن اطمینان حاصل کنید.
