همه چیز در باره سولنوید استارت

مقدمه و تعریف

اتوماتیک استارت که با نام‌های سلونوئید استارت، اتوماتیک استارت یا سیم‌پیچ استارت نیز شناخته می‌شود، یک کلید الکترومغناطیسی قدرتمند است که در بخش استارت خودرو قرار دارد. این قطعه، یک واسطه حیاتی بین کلید سوئیچ خودرو و موتور استارت است. وظیفه اصلی آن دریافت جریان الکتریکی ضعیف از سوئیچ و تبدیل آن به یک جریان بسیار قوی از باتری است تا موتور استارت فعال شود. علاوه بر این، اتوماتیک استارت با حرکت کشویی خود، دنده استارت را به سمت دنده‌فلایویل موتور هدایت می‌کند تا این دو دنده با هم درگیر شوند.

اهمیت

اتوماتیک استارت برای روشن شدن موتور و عملکرد صحیح سیستم استارت اهمیت بالایی دارد:

• نقش کلید الکترومغناطیسی: اتوماتیک استارت به عنوان یک کلید از راه دور عمل می‌کند. اگر جریان قوی باتری مستقیماً به سوئیچ وارد شود، باعث ذوب شدن سیم‌کشی و آسیب به سوئیچ می‌شود. اتوماتیک استارت با جریان ضعیف سوئیچ فعال شده و جریان قوی باتری را به موتور استارت هدایت می‌کند.

• درگیر کردن دنده استارت: اتوماتیک استارت مسئول حرکت دنده استارت (بندیکس) است. این حرکت تضمین می‌کند که دنده استارت با دنده‌فلایویل درگیر شود تا بتواند میل‌لنگ موتور را بچرخاند.

• محافظت از سوئیچ و سیستم الکتریکی: با جدا کردن مدار جریان قوی موتور استارت از سوئیچ و سیم‌کشی داخلی خودرو، اتوماتیک استارت از آن‌ها در برابر جریان‌های بالا محافظت می‌کند.

• روشن شدن ایمن و صحیح موتور: یک اتوماتیک استارت سالم، فرآیند روشن شدن موتور را به صورت سریع و مطمئن انجام می‌دهد. خرابی آن می‌تواند باعث شود که خودرو روشن نشود.

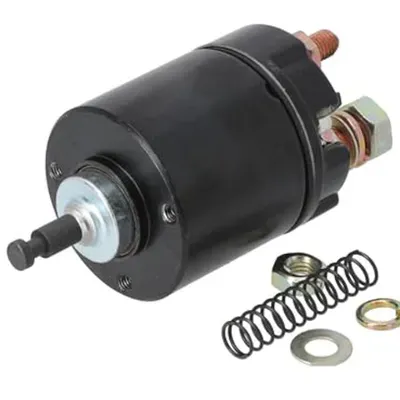

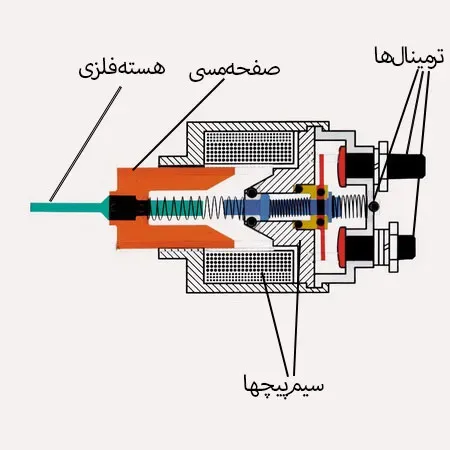

ساختار و اجزا

اتوماتیک استارت یک قطعه یکپارچه است، اما دارای اجزای داخلی کلیدی است:

• سیم‌پیچ‌های الکترومغناطیسی (Solenoid Coils): دو سیم‌پیچ اصلی در داخل بدنه اتوماتیک وجود دارد:

  • سیم‌پیچ کشنده (Pull-in Winding): این سیم‌پیچ با دریافت جریان از سوئیچ، یک میدان مغناطیسی قوی ایجاد می‌کند تا هسته فلزی را به سمت داخل بکشد.

  • سیم‌پیچ نگه‌دارنده (Hold-in Winding): این سیم‌پیچ هسته را در جای خود نگه می‌دارد تا زمانی که موتور روشن شود.

• پیستون/هسته فلزی (Plunger): یک هسته فلزی متحرک که در داخل سیم‌پیچ‌ها حرکت می‌کند. این پیستون از یک طرف به دنده استارت (بندیکس) و از طرف دیگر به یک صفحه مسی متصل است.

• صفحه مسی و کنتاکت‌ها (Copper Contacts): یک صفحه مسی که با حرکت پیستون، دو ترمینال بزرگ اتوماتیک (یکی از باتری و دیگری به موتور استارت) را به هم متصل می‌کند و مدار را کامل می‌کند.

• ترمینال‌ها (Terminals): اتوماتیک استارت سه ترمینال اصلی دارد:

  • ترمینال B+ (Battery): ترمینال بزرگ که مستقیماً به قطب مثبت باتری متصل است.

  • ترمینال M (Motor): ترمینال بزرگ که مستقیماً به موتور استارت متصل است.

  • ترمینال S (Switch): ترمینال کوچک که جریان ضعیف را از سوئیچ استارت دریافت می‌کند.

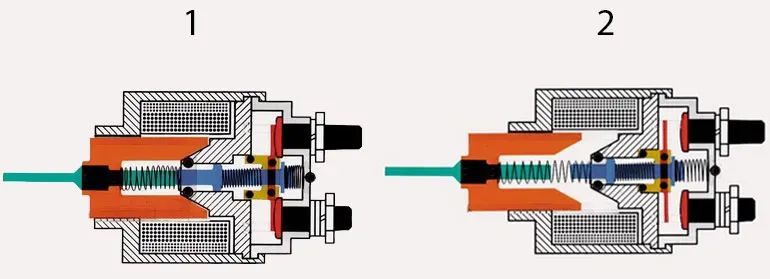

نحوه عملکرد

عملکرد اتوماتیک استارت یک فرآیند الکترومغناطیسی دقیق است:

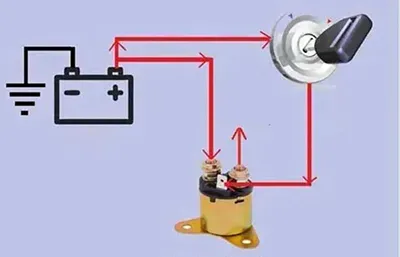

1. ورود جریان از سوئیچ: راننده سوئیچ را می‌چرخاند و جریان ضعیف (۱۲ ولت) از باتری به ترمینال S اتوماتیک استارت وارد می‌شود.

2. ایجاد میدان مغناطیسی: این جریان، سیم‌پیچ‌های کشنده و نگه‌دارنده را فعال کرده و یک میدان مغناطیسی قوی ایجاد می‌کند.

3. حرکت پیستون: میدان مغناطیسی، پیستون را به سرعت به سمت داخل می‌کشد.

4. درگیر شدن دنده استارت: با حرکت پیستون، دنده استارت (بندیکس) به سمت دنده‌فلایویل هل داده شده و با آن درگیر می‌شود.

5. اتصال کنتاکت‌ها: در انتهای مسیر، پیستون باعث می‌شود که صفحه مسی دو ترمینال بزرگ (B+ و M) را به هم متصل کند.

6. ورود جریان قوی به موتور استارت: با اتصال این دو ترمینال، جریان قوی باتری مستقیماً وارد موتور استارت می‌شود.

7. چرخش میل‌لنگ: موتور استارت فعال شده و میل‌لنگ موتور را می‌چرخاند تا موتور روشن شود.

8. رهایی: به محض روشن شدن موتور و رها کردن سوئیچ، جریان به اتوماتیک قطع شده و پیستون و دنده استارت به جای اولیه خود باز می‌گردند.

ارتباط با سایر اجزا: اتوماتیک استارت ارتباط مستقیم با باتری، سوئیچ استارت، موتور استارت، دنده استارت (بندیکس) و دنده‌فلایویل دارد.

انواع

اتوماتیک استارت‌ها معمولاً بر اساس نوع سیستم استارت به دو نوع اصلی تقسیم می‌شوند:

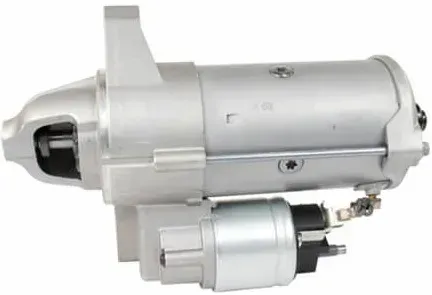

• اتوماتیک استارترهای مستقیم (Direct-Drive Solenoids):

  • در این سیستم‌ها، اتوماتیک استارت مستقیماً روی بدنه موتور استارت نصب شده و با حرکت پیستون، دنده استارت را به جلو می‌راند.

  • این نوع رایج‌ترین نوع در اکثر خودروهای سواری است.

• اتوماتیک استارترهای کاهنده دور (Gear Reduction Solenoids):

  • این نوع استارت‌ها دارای یک سیستم چرخ‌دنده داخلی هستند که گشتاور را افزایش و سرعت چرخش را کاهش می‌دهد.

  • اتوماتیک استارت در این سیستم‌ها، موتور و دنده را فعال می‌کند. این سیستم‌ها معمولاً کوچک‌تر و سبک‌تر هستند و قدرت بیشتری تولید می‌کنند.

نشانه‌های فرسودگی و خرابی

اتوماتیک استارت یک قطعه الکترومکانیکی است که می‌تواند به مرور زمان یا به دلیل استفاده زیاد، دچار خرابی شود. نشانه‌های رایج خرابی آن عبارتند از:

• صدای "تق" یا "کلیک" هنگام استارت زدن: شایع‌ترین نشانه. با چرخاندن سوئیچ، تنها صدای یک "تق" یا "کلیک" شنیده می‌شود، اما موتور استارت نمی‌چرخد. این به معنی این است که سیم‌پیچ‌ها فعال شده‌اند، اما کنتاکت‌ها به دلیل کثیفی یا فرسودگی، جریان را به موتور منتقل نمی‌کنند.

• عدم واکنش به سوئیچ: با چرخاندن سوئیچ، هیچ صدایی از موتور استارت شنیده نمی‌شود و خودرو روشن نمی‌شود. این می‌تواند ناشی از قطع شدن سیم‌پیچ‌ها یا مشکل در سیم‌کشی باشد.

• روشن شدن متناوب: خودرو گاهی اوقات با استارت زدن روشن می‌شود و گاهی اوقات نه. این نشانه معمولاً به دلیل فرسودگی کنتاکت‌های داخلی است.

• چرخیدن استارت بدون درگیر شدن با فلایویل: در موارد نادر، ممکن است پیستون اتوماتیک درست عمل نکند و دنده استارت با فلایویل درگیر نشود. در این حالت صدای چرخش موتور استارت شنیده می‌شود اما موتور روشن نمی‌شود.

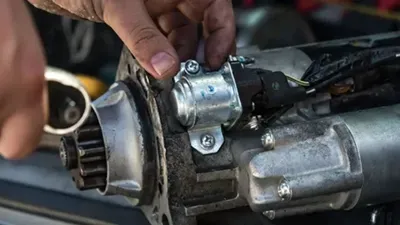

روش‌های تعمیر و نگهداری

اتوماتیک استارت یک قطعه حساس است و نیاز به نگهداری منظم ندارد، اما در صورت خرابی باید به درستی عیب‌یابی شود:

• بررسی اتصالات: اولین قدم، بررسی اتصالات باتری و ترمینال‌های اتوماتیک استارت است. اطمینان حاصل کنید که این اتصالات تمیز و محکم هستند.

• تست باتری: مطمئن شوید که باتری خودرو به اندازه کافی شارژ دارد و سالم است. ولتاژ پایین باتری می‌تواند باعث عملکرد نادرست اتوماتیک استارت شود.

• عیب‌یابی تخصصی: عیب‌یابی خرابی اتوماتیک استارت یک کار تخصصی است و نیاز به دانش فنی و ابزار مناسب دارد. مکانیک می‌تواند با استفاده از ولت‌متر، سلامت سیم‌پیچ‌ها و کنتاکت‌ها را بررسی کند.

• تعویض در صورت خرابی: در اغلب موارد، اتوماتیک استارت قابل تعمیر نیست و در صورت خرابی باید تعویض شود. در برخی موارد، مکانیک ممکن است بتواند کنتاکت‌های فرسوده را تعویض کند، اما تعویض کامل قطعه معمولاً مطمئن‌تر است.

فناوری‌های نوین

در زمینه سیستم‌های استارت، نوآوری‌ها بیشتر بر روی افزایش کارایی و کاهش وزن متمرکز شده‌اند:

• استارترهای کاهنده دور با راندمان بالا: نسل جدید استارترهای کاهنده دور، با استفاده از آهنرباهای دائمی و مواد سبک‌تر، قدرت بیشتری را با وزن و حجم کمتر تولید می‌کنند.

• سیستم استارت/استاپ (Start/Stop System): در خودروهای مدرن، سیستم‌های استارت/استاپ، موتور را به صورت خودکار در هنگام توقف خاموش و با رها کردن ترمز روشن می‌کنند. این سیستم‌ها از استارترهای بسیار مقاوم‌تر و بادوام‌تری استفاده می‌کنند که قادر به تحمل تعداد دفعات استارت بسیار بالا هستند.

سوالات متداول

• اتوماتیک استارت چه نقشی در خودرو دارد؟

  • به عنوان یک کلید الکترومغناطیسی عمل کرده و جریان قوی باتری را به موتور استارت هدایت می‌کند.

• شایع‌ترین نشانه خرابی اتوماتیک استارت چیست؟

  • شنیدن صدای "تق" یا "کلیک" هنگام استارت زدن بدون روشن شدن موتور.

• آیا اتوماتیک استارت قابل تعمیر است؟

  • معمولاً خیر. در اغلب موارد، باید تعویض شود.

• چگونه می‌توان عمر اتوماتیک استارت را افزایش داد؟

  • با اطمینان از سلامت باتری و جلوگیری از استارت‌های طولانی‌مدت.

• فرق اتوماتیک استارت با موتور استارت چیست؟

  • اتوماتیک استارت یک کلید الکترومغناطیسی است، در حالی که موتور استارت یک موتور الکتریکی است که میل‌لنگ را می‌چرخاند.

جمع‌بندی

اتوماتیک استارت، یک قطعه کوچک اما حیاتی در سیستم الکتریکی خودرو است که نقش اصلی را در فرآیند راه‌اندازی موتور ایفا می‌کند. این قطعه با تبدیل یک فرمان الکتریکی کوچک به یک جریان قوی، موتور استارت را فعال کرده و دنده استارت را به فلایویل متصل می‌کند. شناخت علائم خرابی و توجه به سلامت باتری و اتصالات، می‌تواند از بروز مشکلات در روشن شدن خودرو جلوگیری کند. با توجه به اهمیت این قطعه، در صورت مشاهده هر یک از علائم خرابی، مراجعه به یک متخصص برای عیب‌یابی و تعویض به موقع ضروری است.
