شرح

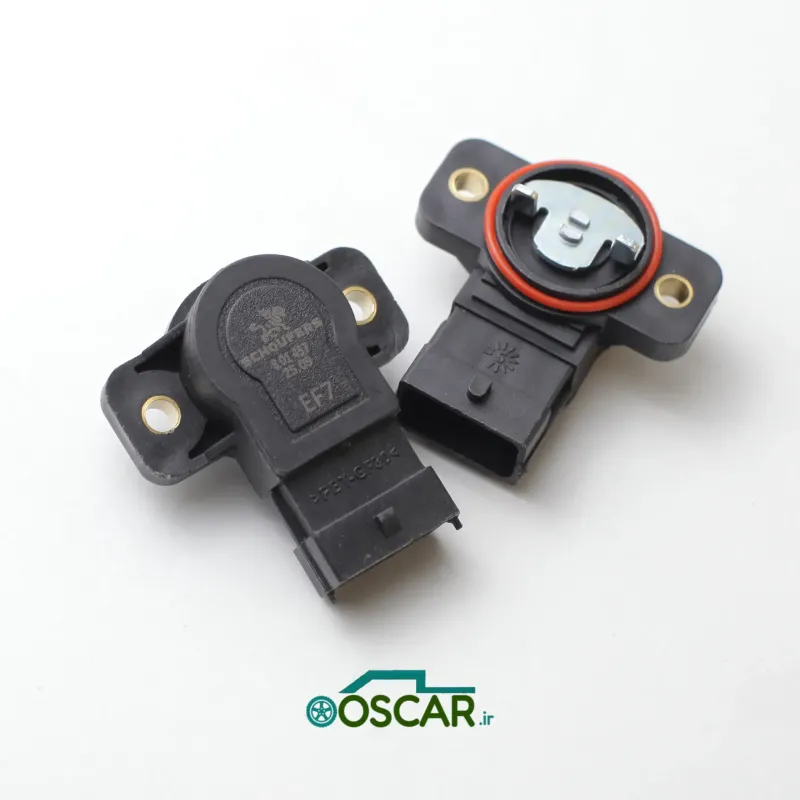

سنسور دریچه گاز سمند ملی وظیفه اندازهگیری زاویه بازشدن دریچه گاز را دارد و سیگنال آن برای تنظیم مقدار هوای ورودی و نرخ تزریق سوخت به ECU موتور EF7 ارسال میشود. نسخه Chauffeurs OEM Quality بر اساس طراحی اصلی Siemens VDO / Valeo-Siemens ساخته شده و برای دوام بالا و دقت بیشتر در شرایط سخت کاری تولید شده است.
سازگاری
- خودرو: سمند LX و EF7 ملی (با موتور ملی CNG و بنزین)
- ECU سازگار: Siemens VDO / Valeo-Siemens (ME7.4.9 ECU)
- محل نصب: روی شفت پروانه دریچه گاز داخل هوزینگ
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | پتانسیومتری آنالوگ |
| دامنه زاویه کاری | ~0° تا 90° بازشدن پروانه دریچه |
| ولتاژ تغذیه | 5.0 ولت DC از ECU |
| خروجی سیگنال | حدود 0.4V (دریچه بسته) تا 4.6V (دریچه باز کامل) |
| تعداد پین | 3 پین (Vcc، GND، Signal) – سوکت استاندارد Siemens تخت |
| جنس بدنه | پلیآمید PA66 مقاوم حرارت و سایش |
| دمای کاری | -40°C تا +125°C |
| حفاظت محیطی | IP67 ضد گردوغبار و پاشش آب |
عملکرد
- اندازهگیری زاویه دقیق دریچه گاز جهت کنترل حجم هوای ورودی
- ارسال داده به ECU برای تنظیم مخلوط هوا-سوخت و زمان جرقه
- پشتیبانی از عملکرد Idle Control و Cut-Off Fuel
- پایداری و پاسخ سریع به تغییرات پدال گاز
مزایا
- سازگاری 100% با دستهسیم و ECU اصلی Siemens EF7
- سیگنال پایدار و بدون نویز الکتریکی
- دوام بالا در دماهای بالا و محفظه موتور
- نصب آسان بدون نیاز به تغییر مکانیزم دریچه
علائم خرابی / زمان تعویض
- روشن شدن چراغ چک موتور
- کدهای خطا P0120، P0121، P0122، P0123 در ECU
- شتابگیری نامنظم، نوسان دور آرام
- افزایش مصرف سوخت و عملکرد ضعیف موتور
نکات نصب
- تمیز بودن محل نصب و عدم تماس چربی با مسیر پتانسیومتر
- همراستا کردن محور سنسور با شفت پروانه قبل از بستن پیچها
- قفل کامل سوکت و تست ولتاژ خروجی قبل از تحویل خودرو
- استفاده از پیچهای اصلی با گشتاور استاندارد کارخانه
این مدل شوفرز تحت آزمون ولتاژ خطی، دوام مکانیکی، مقاومت حرارتی و تست غوطهوری IP67 کنترل کیفیت شده و عملکرد آن برابر یا بالاتر از نمونه اصلی OEM Siemens است.
