شرح

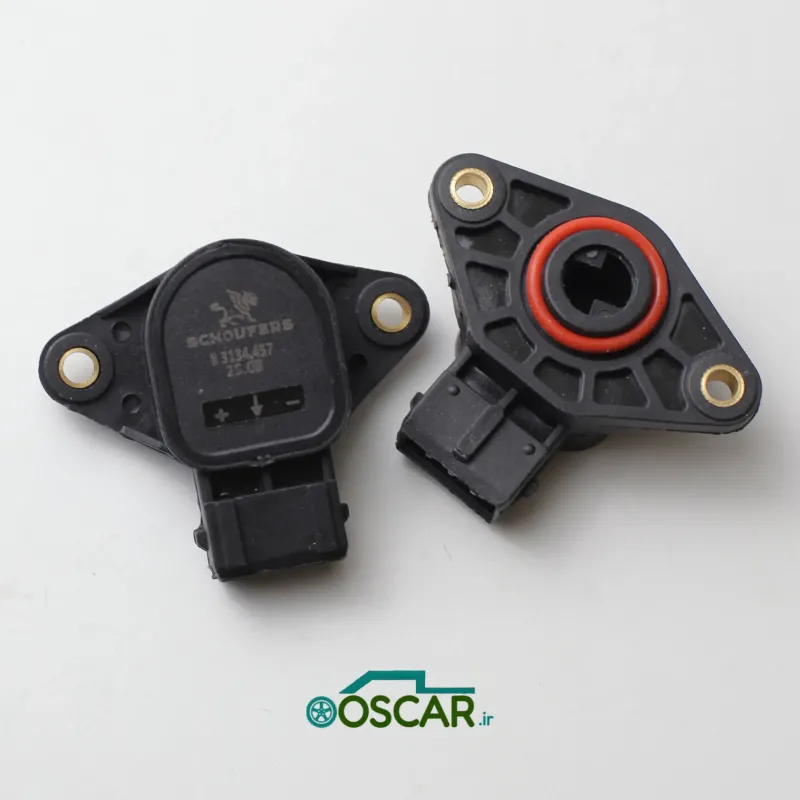

سنسور دریچه گاز طرح فلش شوفرز مخصوص ECU ساژم (SAGEM S2000/S2000-35) طراحی شده و وظیفهاش اندازهگیری زاویه باز شدن دریچه گاز است تا ECU بتواند مقدار هوای ورودی و زمان تزریق سوخت را بهینه کند. این مدل با طراحی مکانیکی خاص به شکل پیکان (فلش) برای نصب روی بدنه دریچههای گاز پراید، پیکان EFI، و بعضی موتورهای پژو/سمند با ساژم استفاده میشود.
سازگاری
- خودروهای سازگار:
- پراید انژکتوری با ECU ساژم
- پیکان EFI، آردی EFI
- پژو 405 و پژو پارس موتور XU7 با ECU ساژم
- سمند XU7 ECU ساژم
- ECU سازگار:
- SAGEM S2000 و S2000-35
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | پتانسیومتری (Potentiometric) – خروجی آنالوگ ولتاژی |
| تعداد پین | 3 (تغذیه +5V، زمین، سیگنال TPS) |
| ولتاژ کاری | 4.75 – 5.25 V DC |
| خروجی ولتاژ | تقریبی: 0.5 V در حالت بسته، 4.5 V در حالت کاملاً باز |
| دقت اندازهگیری | ±2% زاویه دریچه گاز |
| دمای کاری | -40°C تا +125°C |
| درجه حفاظت | IP65 – مقاوم به گرد و غبار و پاشش آب |
| اتصال مکانیکی | نصب با دو پیچ M4 یا M5 روی پوسته دریچه گاز، هممحور با محور پروانه |
عملکرد
- اندازهگیری زاویه لحظهای دریچه گاز و ارسال ولتاژ آنالوگ به ECU
- نقش مهم در کنترل شتاب، دور آرام، و سوخترسانی
- هماهنگی با سنسور مپ (MAP) و سنسور دور موتور (CKP) برای محاسبات بار موتور
مزایا
- سازگاری کامل با دریچههای گاز ساژم طرح فلش
- سیگنال پایدار و مقاوم در برابر نویز
- عمر طولانی به دلیل استفاده از مقاومتهای کربنی با کیفیت
- استاندارد OEM، نصب و تنظیم آسان
علائم خرابی
- ریپ زدن یا تاخیر در پاسخ پدال گاز
- افزایش مصرف سوخت و کاهش شتاب
- نوسان دور موتور در حالت درجا
- کدهای خطا P0120، P0121 یا P0122
نکات نصب
- تمیزکاری کامل محل تماس محور دریچه با سنسور
- نصب هممحور و بدون فشار اضافی روی محور پروانه
- اطمینان از قفل کامل سوکت و عدم شلشدن سیمها
- پاککردن کدهای خطا ECU و تست لایودیتا TPS پس از نصب
