شرح

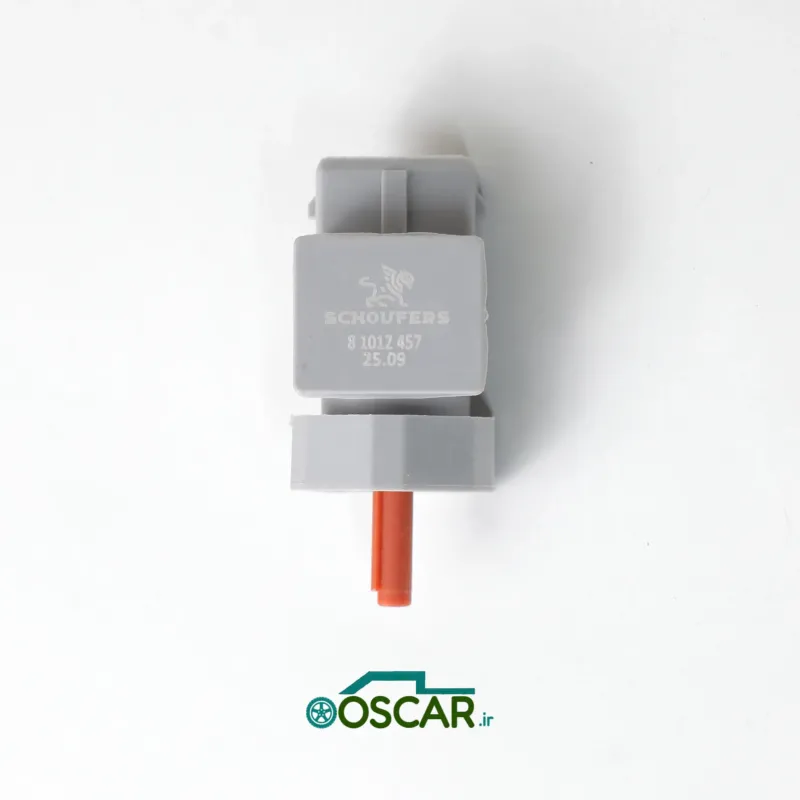

سنسور کیلومتر پراید قدیم شوفرز نوع مکانیکی-مغناطیسی است و در گیربکس مدلهای اولیه (پیش از تغییرات یورو2) نصب میشود. این سنسور با استفاده از یک پینیون پلاستیکی و مبدل مغناطیسی، سرعت خروجی گیربکس را به سیگنال مکانیکی یا پالس ساده تبدیل میکند که به سیم کیلومتر و صفحه کیلومتر منتقل میشود.
سازگاری
- مدلهای خودرو:
- پراید کاربراتوری و انژکتوری اولیه (1997-2004)
- گیربکس طرح قدیم با محل نصب سنسور مکانیکی
- گیربکس سازگار:
- سری FCK/FCK1 با دهانه رزوهای برای سنسور مکانیکی
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | مکانیکی – با انتقال نیرو از پینیون دنده به کابل کیلومتر |
| جنس پینیون | PA66 (نایلون الیافدار مقاوم به سایش)، رنگ معمول سبز یا سفید بسته به نسبت گیربکس |
| ابعاد پینیون | قطر ~18-20mm، طول شافت ~35mm، تعداد دندانه 20-21 |
| جنس بدنه | آلومینیوم ریختهگری + پلیمر مقاوم |
| دمای کاری توصیه شده | -30°C تا +120°C |
| درجه حفاظت | مقاوم به روغن گیربکس و گرد و غبار، فاقد IP رسمی (مدل مکانیکی) |
عملکرد
- دریافت حرکت دورانی از شفت خروجی گیربکس
- انتقال مکانیکی به کابل کیلومتر
- تبدیل به حرکت عقربه در صفحه سرعتسنج
مزایا
- طراحی ساده و بسیار بادوام
- مقاومت بالا در برابر روغن و دمای گیربکس
- سازگار با سیستمهای قدیمی بدون ECU سرعت
- نصب سریع بدون نیاز به برق یا سیمکشی اضافی
علائم خرابی
- قطع یا پرش عقربه کیلومتر
- صدای غیرعادی از نقطه اتصال گیربکس
- گیرکردن یا پوسیدگی کابل کیلومتر
- خوردگی یا شکستگی دندانه پینیون
نکات نصب
- بررسی سالم بودن پینیون قبل از نصب
- چرب کردن کابل کیلومتر برای جلوگیری از گیر کردن
- نصب اورینگ یا واشر در محل اتصال بدنه سنسور به گیربکس برای جلوگیری از نشتی روغن
- مراقبت از عدم ضربه به دندانهها حین نصب
