شرح

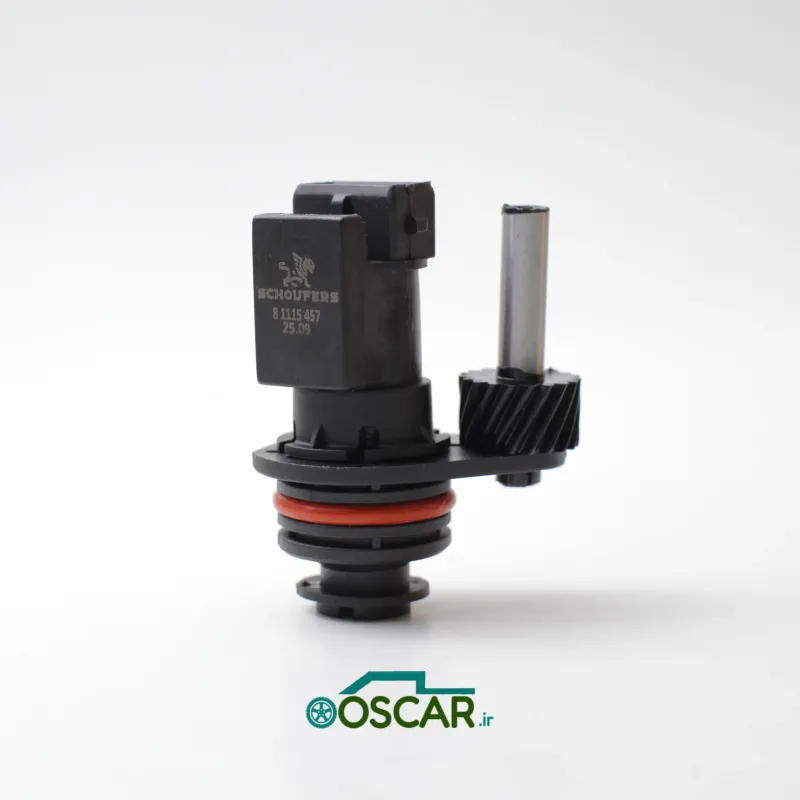

سنسور کیلومتر (VSS) مدل چرخدندهدار برای پژو 405 وظیفه اندازهگیری سرعت چرخش خروجی گیربکس را برعهده دارد و داده را به ECU و پشتآمپر ارسال میکند. نسخه Chauffeurs شامل دنده مکانیکی انتهایی برای درگیری مستقیم با گیربکس BE3/BE1 و تولید پالسهای الکتریکی متناسب با سرعت خودرو است.
سازگاری
- خودرو: پژو 405، پارس و سمند (مدلهای با گیربکس مکانیکی سری BE3/BE1 و سیستم کیلومتر مکانیکی-الکترونیکی)
- گیربکس: BE3، BE1 – خروجی مخصوص سنسور VSS چرخدندهدار
- ECU: ساژم / بوش / زیمنس (بسته به مدل خودرو)
- محل نصب: بدنه گیربکس، محل خروجی مخصوص سنسور سرعت
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | سنسور مکانیکی-الکترونیکی با چرخدنده پلاستیکی انتهایی |
| نوع سیگنال خروجی | پالس مربعی (Square Wave) – ولتاژ 5V یا 12V بسته به ECU |
| تعداد پالسها | معمولاً 4 پالس بر هر دور کامل دنده خروجی گیربکس |
| جنس بدنه | پلیآمید PA66 مقاوم به حرارت و ضربه |
| جنس چرخدنده | پلیآمید یا POM مقاوم به سایش و روغن گیربکس |
| طول تقریبی سنسور | 70–85 mm (با دنده) |
| قطر دنده | ~20 mm، تعداد دندانه 6–8 بسته به سری تولید |
| دمای کاری | -40°C تا +125°C |
| حفاظت محیطی | IP65 – مقاوم به روغن گیربکس، گردوغبار و رطوبت |
| کانکتور | سوکت 3 پین استاندارد پژو – پینآوت: تغذیه، زمین، سیگنال |
| شماره OEM مرجع | 616070 / 616068 / معادل PSA |
عملکرد
- اندازهگیری سرعت چرخش خروجی گیربکس
- تبدیل حرکت مکانیکی دنده به سیگنال الکتریکی
- ارسال داده به ECU جهت محاسبه پارامترهایی مانند زمان تزریق، جرقه و مصرف سوخت
- نمایش سرعت خودرو روی صفحه کیلومتر
مزایا
- چرخدنده مقاوم به فرسایش و روغن
- سازگاری کامل با گیربکس و سیستم الکترونیکی 405
- سیگنال پایدار و دقیق در تمام شرایط کاری
- نصب و تعویض آسان بدون نیاز به ابزار خاص
- تست و کالیبراسیون قبل از بستهبندی مطابق استاندارد OEM
علائم خرابی / زمان تعویض
- نوسان یا قطع شدن عقربه سرعتسنج
- ارور سرعت در ECU و اختلال در تنظیم دور آرام
- خطاهای وابسته به سرعت در سیستمهای ایمنی مثل ABS
- شکستگی یا ساییدگی دنده سنسور
- قطع یا ناپایداری ولتاژ خروجی
نکات نصب
- پیش از نصب، دنده را از نظر شکستگی، ساییدگی یا آلودگی پاک کنید
- اورینگ آببند محل نصب را بررسی کنید
- سنسور را به آرامی در جایگاه گیربکس قرار دهید تا دنده آسیب نبیند
- کانکتور را با قفل ایمن وصل کنید
- پس از نصب، عملکرد سنسور را با دیاگ یا تست کیلومتر بررسی کنید
خلاصه
سنسور کیلومتر چرخدندهدار Chauffeurs برای پژو 405، پارس و سمند، قطعهای دقیق و بادوام است که نصب آسان داشته و داده سرعت پایدار به ECU و پشتآمپر میفرستد.
