شرح

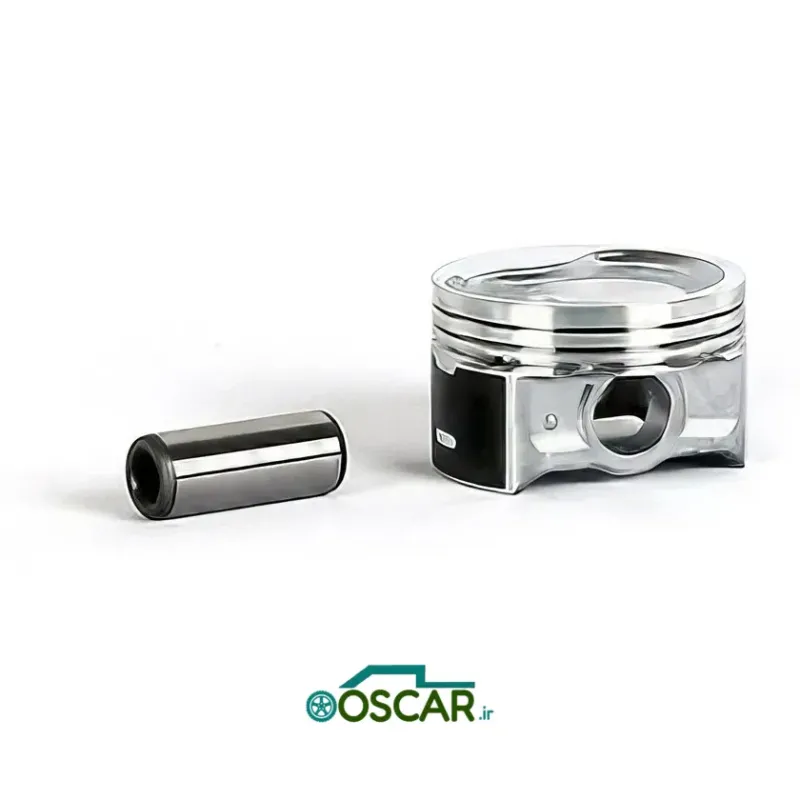

پیستون نیمه (Half Piston Assembly) مجموعهای شامل پیستون + جایگاه رینگها + محل نصب گژنپین است و از اجزای اصلی موتور تیبا محسوب میشود.
در نسخه CNG، به دلیل دمای احتراق بالاتر گاز، پیستون باید از آلیاژ مستحکمتر و با طراحی حرارتی تقویتشده استفاده شود.
مدل S81 CNG مخصوص موتورهای دوگانهسوز تیبا و ساینا است و توانایی تحمل فشار و دمای بیشتر نسبت به نسخه بنزینی دارد. پیستون نیمه S81 CNG عظام، نسخه استاندارد STD برای موتورهای دوگانهسوز تیبا/ساینا/کوییک است که با آلیاژ تقویتشده، طراحی مقاوم در برابر حرارت گاز و یکنواختی وزنی مطابق استاندارد کارخانه تولید میشود. این مدل برای استفاده با رینگ و گژنپین استاندارد قابل نصب است و برای موتورهای CNG عملکرد پایداری ارائه میدهد.
جنس و ساخت
- آلیاژ: آلومینیوم ریختگی سری 4032 تقویتشده
- مقاومت حرارتی: مناسب کارکرد تا ۲۷۰–۳۲۰°C
- طراحی تاج (Crown): مخصوص احتراق گاز CNG
- روکش دامنه (Skirt Coating): پوشش ضدسایش گرافیتی
- فرایند تولید: ریختهگری دقیق + ماشینکاری CNC
ابعاد و تلرانسها
(مقادیر مطابق استاندارد کارخانه S81)
- قطر پیستون STD: متناسب با سیلندر معمولاً حدود 75.5 mm
- لقی جانبی در سیلندر: مطابق OEM
- قطر محل گژنپین: 18 mm
- وزن پیستون نیمه: همرده با پیستونهای OEM CNG (حدوداً در کلاس وزنی OEM ±5%)
سازگاری
- مناسب با رینگ پیستون استاندارد تیبا STD
- مناسب با گژنپین استاندارد 18 mm
- سازگار با میللنگ و شاتون استاندارد S81
- مناسب موتورهای CNG / Bi-Fuel
ویژگیهای طراحی نسخه CNG
- افزایش ضخامت تاج برای تحمل حرارت گاز
- بهبود دفع حرارت در بخش Crown & Ring Belt
- استحکام بالاتر در برابر کوبشهای ناشی از احتراق خشکتر CNG
- مقاومت بیشتر در برابر تغییر شکل در بارهای بالا
مجموعه رینگها (در صورت نیاز)
رینگهای سازگار:
- رینگ کمپرسی بالا (Top)
- رینگ اسکرپر
- رینگ روغنی سهتکه
(رینگها در این بسته نیستند، اما پیستون با استاندارد STD برای رینگهای OEM طراحی شده است.)
نکات نصب
- سیلندر باید فاقد خطوخش و بیضویشدگی باشد.
- رینگها با فواصل استاندارد نصب شوند.
- گژنپین باید بدون لقی اضافی در بوش متحرک شاتون قرار گیرد.
- روغنکاری سطحی پیستون و رینگها قبل از مونتاژ ضروری است.
عملکرد و مزایا
- کاهش سایش در دمای بالاتر CNG
- کارکرد پایدار در دورهای بالا
- مقاومت مناسب در مقابل ناک و فشار انفجار
- عمر عملیاتی مشابه OEM
بستهبندی
- بستهبندی عظام EZA
- کد شناسایی سری ساخت
- محافظ روغنی ضدزنگ
- فوم ضربهگیر
