بلبرینگ نوعی از چرخ‌دنده‌های غلتکی است که برای کاهش اصطکاک بین قطعات متحرک و تحمل بار شعاعی و محوری استفاده می‌شود. این قطعه از تعدادی گوی فلزی (بال) تشکیل شده که بین دو حلقه فلزی به نام رینگ داخلی و رینگ خارجی قرار می‌گیرند. حرکت این گوی‌ها امکان چرخش نرم و روان قطعات را با کمترین میزان اصطکاک فراهم می‌کند. بلبرینگ‌ها در طیف گسترده‌ای از کاربردها، از جمله خودروها، ماشین‌آلات صنعتی، لوازم خانگی و تجهیزات پزشکی استفاده می‌شوند.
اهمیت
بلبرینگ‌ها نقش حیاتی در عملکرد صحیح و کارآمد بسیاری از سیستم‌های مکانیکی، از جمله خودروها، ایفا می‌کنند. اهمیت آن‌ها به شرح زیر است:
- کاهش اصطکاک: بلبرینگ‌ها با جایگزین کردن اصطکاک لغزشی با اصطکاک غلتشی بسیار کمتر، اتلاف انرژی را به حداقل می‌رسانند و باعث افزایش راندمان سیستم می‌شوند.
- تحمل بار: بلبرینگ‌ها قادر به تحمل بارهای شعاعی (نیروی عمود بر محور چرخش) و محوری (نیروی موازی با محور چرخش) هستند و از آسیب دیدن قطعات متحرک جلوگیری می‌کنند.
- افزایش عمر قطعات: با کاهش اصطکاک و توزیع یکنواخت بار، بلبرینگ‌ها از سایش و فرسودگی زودرس قطعات متحرک جلوگیری کرده و عمر مفید آن‌ها را افزایش می‌دهند.
- حرکت روان و دقیق: استفاده از بلبرینگ‌ها امکان چرخش نرم، روان و دقیق قطعات را فراهم می‌کند که در بسیاری از کاربردها از اهمیت بالایی برخوردار است.
ساختار و اجزا

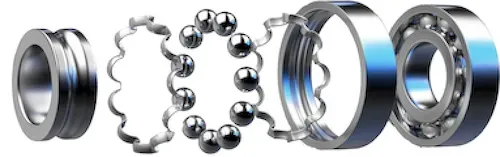

یک بلبرینگ معمولی از اجزای اصلی زیر تشکیل شده است:
- رینگ داخلی (Inner Ring): حلقه‌ای فلزی که معمولاً بر روی شفت یا محور متحرک نصب می‌شود.
- رینگ خارجی (Outer Ring): حلقه‌ای فلزی که معمولاً در داخل محفظه یا هوزینگ ثابت قرار می‌گیرد.
- توپ ها / ساچمه ها (Balls): عناصر غلتشی کروی شکل که بین رینگ داخلی و خارجی قرار می‌گیرند و بار را منتقل می‌کنند.
- قفسه یا نگهدارنده (Cage or Retainer): قطعه‌ای که گوی‌ها را در فواصل یکسان از یکدیگر نگه می‌دارد و از تماس آن‌ها با هم جلوگیری می‌کند. قفسه‌ها معمولاً از جنس فولاد، برنج یا مواد پلیمری ساخته می‌شوند.
- آب‌بند (Seal) یا کاسه نمد (Shield) (در برخی مدل‌ها): برای جلوگیری از ورود آلودگی و خروج روانکار (گریس یا روغن) از داخل بلبرینگ استفاده می‌شوند. آب‌بندها معمولاً از جنس لاستیک یا فلز هستند.
نحوه عملکرد
عملکرد بلبرینگ بر اساس اصول ساده‌ای استوار است:
- قرارگیری بین قطعات متحرک و ثابت: بلبرینگ بین دو قطعه که نسبت به یکدیگر حرکت چرخشی دارند (مانند شفت و هوزینگ) قرار می‌گیرد.
- انتقال بار از طریق گوی‌ها: نیروی وارد شده از قطعه متحرک (از طریق رینگ داخلی) به گوی‌ها منتقل می‌شود.
- غلتش گوی‌ها: گوی‌ها بین رینگ داخلی و خارجی می‌غلتند و امکان حرکت چرخشی را فراهم می‌کنند.
- کاهش اصطکاک: به دلیل تماس نقطه‌ای یا خطی (در انواع دیگر بلبرینگ‌ها) بین گوی‌ها و رینگ‌ها، اصطکاک لغزشی به اصطکاک غلتشی تبدیل می‌شود که بسیار کمتر است.
- توزیع بار: تعداد زیاد گوی‌ها در بلبرینگ باعث توزیع یکنواخت بار وارده می‌شود و از تمرکز تنش در یک نقطه جلوگیری می‌کند.
ارتباط با سایر اجزا: در خودرو، بلبرینگ‌ها در بسیاری از قطعات متحرک مانند چرخ‌ها (بلبرینگ چرخ)، گیربکس (بلبرینگهای شفت‌ها)، موتور (بلبرینگهای میل لنگ و میل بادامک)، دینام، استارت و پمپ‌ها استفاده می‌شوند. عملکرد صحیح بلبرینگ‌ها در این اجزا برای حرکت روان، کاهش صدا و افزایش طول عمر آن‌ها ضروری است.
انواع

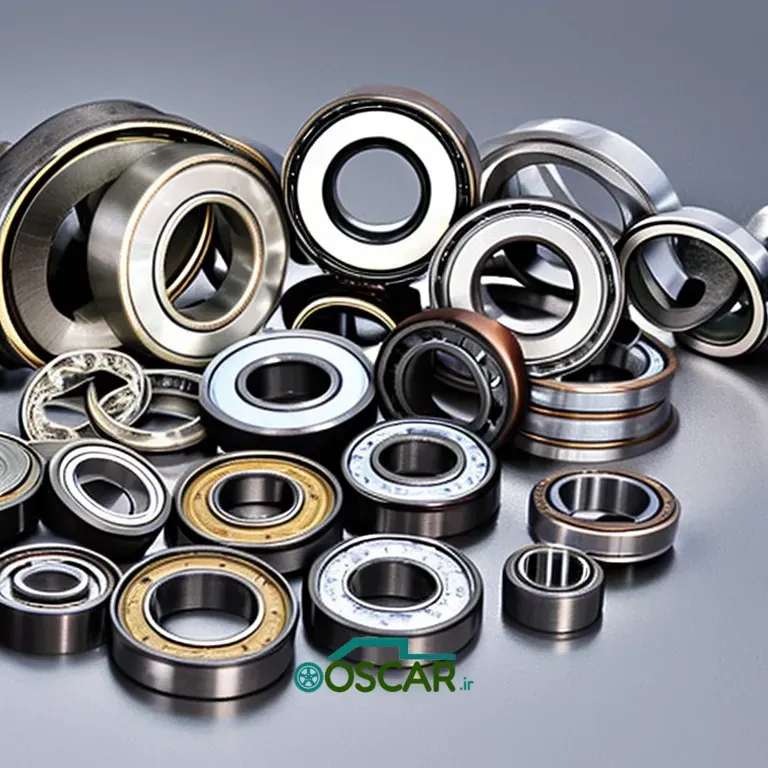

بلبرینگ‌ها بر اساس نوع بار قابل تحمل و طراحی ساختاری به انواع مختلفی تقسیم می‌شوند:
- بلبرینگ شیار عمیق (Deep Groove Ball Bearing): رایج‌ترین نوع بلبرینگ که قادر به تحمل بار شعاعی و مقداری بار محوری در هر دو جهت است.
- بلبرینگ تماس زاویه‌ای (Angular Contact Ball Bearing): برای تحمل بارهای محوری سنگین در یک جهت و همچنین بارهای شعاعی طراحی شده‌اند. معمولاً به صورت جفتی یا چندتایی استفاده می‌شوند.
- بلبرینگ خود تنظیم (Self-Aligning Ball Bearing): دارای رینگ خارجی با سطح کروی است که امکان ناهمراستایی جزئی بین شفت و هوزینگ را فراهم می‌کند.
- بلبرینگ کف گرد (Thrust Ball Bearing): برای تحمل بارهای محوری سنگین در یک یا دو جهت طراحی شده‌اند و قادر به تحمل بار شعاعی نیستند.
- بلبرینگ استوانه‌ای (Cylindrical Roller Bearing): به جای گوی، از استوانه‌های غلتکی استفاده می‌کنند و ظرفیت تحمل بار شعاعی بسیار بالایی دارند.
- بلبرینگ مخروطی (Tapered Roller Bearing): از غلتک‌های مخروطی و رینگ‌های مخروطی شکل استفاده می‌کنند و قادر به تحمل بارهای شعاعی و محوری ترکیبی هستند. معمولاً در بلبرینگهای چرخ خودرو استفاده می‌شوند.
- بلبرینگ سوزنی (Needle Roller Bearing): از غلتک‌های استوانه‌ای بسیار نازک و بلند (شبیه سوزن) استفاده می‌کنند و برای فضاهای با ارتفاع محدود مناسب هستند و ظرفیت تحمل بار شعاعی بالایی دارند.
بلبرینگهای با کیفیت برند ABS را از اینجا خرید کنید
نشانه‌های خرابی
خرابی بلبرینگ می‌تواند منجر به صدا، لرزش و در نهایت از کار افتادن قطعه شود. برخی از نشانه‌های رایج خرابی بلبرینگ عبارتند از:
- صدای غیرعادی: صدای ساییدگی، زوزه کشیدن، تق تق یا خرد شدن از ناحیه بلبرینگ می‌تواند نشانه‌ای از آسیب دیدگی یا فرسودگی آن باشد.
- لرزش: احساس لرزش در قطعه‌ای که بلبرینگ در آن استفاده شده است، می‌تواند ناشی از خرابی بلبرینگ باشد.
- گرما: گرم شدن بیش از حد بلبرینگ در حین کار می‌تواند نشانه‌ای از اصطکاک زیاد ناشی از خرابی یا روانکاری نامناسب باشد.
- لقمه زدن یا سفتی: اگر بلبرینگ به نرمی نچرخد و در حین چرخش گیر کند یا سفت باشد، احتمالاً آسیب دیده است.
- افزایش لقی: لقی بیش از حد در بلبرینگ می‌تواند منجر به صدا و لرزش شود و بر عملکرد قطعات دیگر نیز تأثیر بگذارد.
روش‌های تعمیر و نگهداری
نگهداری صحیح بلبرینگ‌ها برای افزایش طول عمر آن‌ها ضروری است:

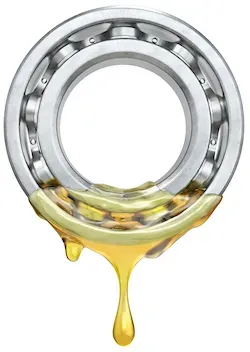

- روانکاری مناسب: استفاده از روانکار مناسب (گریس یا روغن) و تعویض آن در فواصل زمانی توصیه شده، اصطکاک را کاهش داده و از خوردگی جلوگیری می‌کند.
- نصب صحیح: نصب نادرست بلبرینگ می‌تواند به آن آسیب برساند. استفاده از ابزار مناسب و رعایت دستورالعمل‌های نصب ضروری است.
- جلوگیری از بارگذاری بیش از حد: بارگذاری بیش از حد بر روی بلبرینگ می‌تواند منجر به فرسودگی زودرس آن شود.
- جلوگیری از ورود آلودگی: استفاده از آب‌بندهای مناسب و جلوگیری از قرار گرفتن بلبرینگ در معرض گرد و غبار و رطوبت می‌تواند عمر آن را افزایش دهد.
در صورت بروز مشکل:
- تعمیر بلبرینگ: در بیشتر موارد، بلبرینگهای خراب قابل تعمیر نیستند و باید تعویض شوند.
- تعویض بلبرینگ: تعویض بلبرینگ معمولاً یک کار تخصصی است و نیاز به ابزار خاص و دانش فنی دارد.
فناوری‌های نوین
در زمینه طراحی و ساخت بلبرینگ‌ها، فناوری‌های نوینی در حال توسعه و استفاده هستند:
- بلبرینگهای سرامیکی (Ceramic Bearings): از مواد سرامیکی به جای فولاد در ساخت گوی‌ها و یا رینگ‌ها استفاده می‌کنند. این بلبرینگ‌ها سبک‌تر، سخت‌تر، مقاوم‌تر در برابر حرارت و خوردگی هستند و اصطکاک کمتری دارند.
- بلبرینگهای خود روانکار (Self-Lubricating Bearings): دارای مواد روانکار جامد در ساختار خود هستند و نیازی به روانکاری خارجی ندارند.

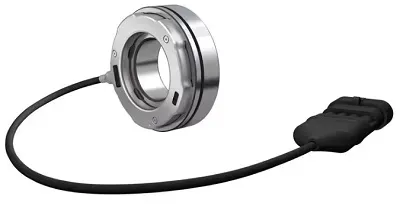

- بلبرینگهای حسگر دار (Sensor Integrated Bearings): دارای سنسورهای داخلی برای اندازه‌گیری سرعت چرخش، دما و بار هستند و اطلاعات مفیدی را برای سیستم‌های کنترلی فراهم می‌کنند.
- بلبرینگهای با پوشش‌های پیشرفته: استفاده از پوشش‌های خاص بر روی سطوح بلبرینگ برای افزایش مقاومت در برابر سایش، خوردگی و خستگی.
سوالات متداول
- وظیفه اصلی بلبرینگ چیست؟
- کاهش اصطکاک بین قطعات متحرک و تحمل بار.
- بلبرینگ از چه اجزایی تشکیل شده است؟
- رینگ داخلی، رینگ خارجی، گوی‌ها و قفسه.
- علت صدای غیرعادی از بلبرینگ چیست؟
- می‌تواند ناشی از آسیب دیدگی، فرسودگی یا روانکاری نامناسب باشد.
- آیا می‌توان بلبرینگ خراب را تعمیر کرد؟
- معمولاً بلبرینگهای خراب تعویض می‌شوند.
- چگونه می‌توان عمر بلبرینگ را افزایش داد؟
- با روانکاری مناسب، نصب صحیح و جلوگیری از بارگذاری بیش از حد و ورود آلودگی.
جمع‌بندی
بلبرینگ‌ها قطعات دقیق و حیاتی هستند که نقش اساسی در عملکرد روان و کارآمد بسیاری از سیستم‌های مکانیکی، از جمله خودروها، ایفا می‌کنند. شناخت انواع، ساختار، نحوه عملکرد و علائم خرابی بلبرینگ‌ها می‌تواند به تشخیص زودهنگام مشکلات و جلوگیری از آسیب‌های جدی‌تر کمک کند. پیشرفت‌های فناوری در زمینه مواد، روانکاری و طراحی، منجر به تولید بلبرینگهای با عملکرد بالاتر و طول عمر بیشتر شده است. نگهداری صحیح و توجه به نشانه‌های هشدار دهنده می‌تواند عمر مفید بلبرینگ‌ها را به طور قابل توجهی افزایش دهد.
