کوئل

کوئل که به آن سیم‌پیچ احتراق نیز گفته می‌شود، یک قطعه الکتریکی حیاتی در سیستم جرقه‌زنی موتورهای احتراق داخلی بنزینی است. وظیفه اصلی کوئل، تبدیل ولتاژ پایین باتری (معمولاً ۱۲ ولت) به ولتاژ بسیار بالا (۱۰,۰۰۰ تا ۴۰,۰۰۰ ولت یا حتی بیشتر) است. این ولتاژ بالای تولید شده سپس به شمع‌ها منتقل می‌شود تا در شکاف الکترود شمع، جرقه‌ای قوی ایجاد کند. این جرقه برای مشتعل کردن مخلوط سوخت و هوا در داخل سیلندرهای موتور و آغاز فرآیند احتراق ضروری است.

اهمیت

کوئل برای عملکرد صحیح، راندمان و پایداری موتور بسیار اهمیت دارد:

• تأمین انرژی جرقه: بدون کوئل، ولتاژ لازم برای ایجاد جرقه در شمع‌ها فراهم نمی‌شود و موتور قادر به روشن شدن یا ادامه کار نخواهد بود.

• احتراق کامل و بهینه: کوئل با تولید ولتاژ بالا و قوی، تضمین می‌کند که جرقه‌ای قدرتمند و پایدار در شمع‌ها ایجاد شود. این امر به احتراق کامل مخلوط سوخت و هوا کمک کرده و منجر به حداکثر توان، بهترین راندمان سوخت و حداقل آلایندگی می‌شود.

• پیشگیری از احتراق ناقص (Misfire): کوئل‌های فرسوده یا خراب نمی‌توانند ولتاژ کافی تولید کنند که منجر به احتراق ناقص در سیلندر مربوطه می‌شود. این مشکل باعث لرزش موتور، کاهش قدرت، افزایش مصرف سوخت و آسیب به کاتالیزور می‌شود.

• افزایش طول عمر شمع: کوئل سالم، جرقه را با ولتاژ مناسب و پایدار تولید می‌کند و از وارد آمدن فشار بیش از حد به شمع‌ها جلوگیری می‌کند.

• پشتیبانی از سیستم‌های کنترل موتور: کوئل‌های مدرن توسط واحد کنترل موتور (ECU) زمان‌بندی می‌شوند که برای عملکرد دقیق و بهینه موتور ضروری است.

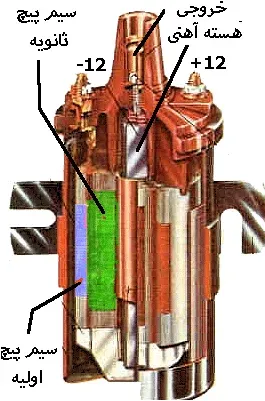

ساختار و اجزا

کوئل بر اساس اصول القای الکترومغناطیسی کار می‌کند و معمولاً از اجزای اصلی زیر تشکیل شده است:

• هسته آهنی: یک هسته مرکزی از جنس آهن نرم یا ورقه‌های فولادی که سیم‌پیچ‌ها دور آن پیچیده شده‌اند. این هسته میدان مغناطیسی را متمرکز و تقویت می‌کند.

• سیم‌پیچ اولیه: یک سیم‌پیچ با تعداد دور کم (معمولاً ۲۰۰ تا ۳۰۰ دور) که سیم نسبتاً ضخیمی دارد. این سیم‌پیچ به ولتاژ پایین باتری (۱۲ ولت) و سوئیچ جرقه‌زنی (Ignition Switch) متصل است.

• سیم‌پیچ ثانویه: یک سیم‌پیچ با تعداد دور بسیار زیاد (معمولاً ۱۵,۰۰۰ تا ۳۰,۰۰۰ دور) که سیم بسیار نازکی دارد. این سیم‌پیچ در داخل یا روی سیم‌پیچ اولیه پیچیده شده است. یک سر این سیم‌پیچ به سیم‌پیچ اولیه و سر دیگر به ترمینال ولتاژ بالا (برای اتصال به شمع) متصل است.

• عایق: مواد عایق (مانند اپوکسی یا روغن‌های مخصوص) که فضای بین سیم‌پیچ‌ها و بدنه کوئل را پر می‌کنند تا از اتصال کوتاه و نشت ولتاژ بسیار بالا جلوگیری شود.

• محفظه (Housing): بدنه بیرونی کوئل که معمولاً از جنس پلاستیک مقاوم (مانند اپوکسی رزین) یا فلز ساخته می‌شود و از اجزای داخلی محافظت می‌کند.

• ترمینال‌ها (Terminals): نقاط اتصال برای دریافت برق از باتری و ارسال ولتاژ بالا به شمع‌ها.

نحوه عملکرد

کوئل بر اساس اصل القای متقابل کار می‌کند تا ولتاژ را به شدت افزایش دهد:

1. شارژ سیم‌پیچ اولیه: هنگامی که سیستم جرقه‌زنی (که توسط ECU کنترل می‌شود) دستور جرقه را صادر می‌کند، جریان ۱۲ ولت از باتری به سیم‌پیچ اولیه کوئل وارد می‌شود. این جریان، یک میدان مغناطیسی در اطراف هسته آهنی ایجاد می‌کند.

2. قطع جریان و سقوط میدان مغناطیسی: پس از مدت زمان بسیار کوتاهی (که به آن "زمان شارژ" یا "Dwell Time" می‌گویند)، جریان ورودی به سیم‌پیچ اولیه به طور ناگهانی قطع می‌شود. این قطع ناگهانی باعث سقوط سریع میدان مغناطیسی در اطراف هسته می‌شود.

3. القای ولتاژ بالا در سیم‌پیچ ثانویه: بر اساس قانون فارادی در القای الکترومغناطیس، سقوط سریع میدان مغناطیسی در سیم‌پیچ ثانویه (که تعداد دور بسیار بیشتری دارد) باعث القای یک ولتاژ بسیار بالا می‌شود. نسبت دور سیم‌پیچ‌های ثانویه به اولیه، تعیین‌کننده میزان افزایش ولتاژ است.

4. انتقال به شمع: این ولتاژ بسیار بالا از ترمینال خروجی کوئل خارج شده و به شمع مربوطه (مستقیماً در سیستم COP یا از طریق وایر شمع در سیستم‌های قدیمی‌تر) منتقل می‌شود.

5. ایجاد جرقه: در شمع، این ولتاژ بالا باعث می‌شود که جریان از شکاف الکترودها عبور کرده و جرقه‌ای قوی برای احتراق مخلوط سوخت و هوا ایجاد کند. این فرآیند برای هر سیلندر در زمان‌بندی دقیق و تکرار شونده انجام می‌شود.

ارتباط با سایر اجزا: کوئل ارتباط مستقیمی با باتری (منبع تغذیه اولیه)، ECU موتور (کنترل‌کننده زمان‌بندی و Dwell Time)، شمع‌ها (مقصد ولتاژ بالا)، و وایر شمع‌ها (در سیستم‌های غیر COP) دارد. در سیستم‌های قدیمی‌تر، دلکو (Distributor) نیز در این زنجیره نقش داشت.

انواع

کوئل‌ها در طول زمان تکامل یافته‌اند و بر اساس طراحی سیستم جرقه‌زنی، انواع مختلفی دارند:

• کوئل تکی/بطری شکل: قدیمی‌ترین نوع که شبیه یک قوطی یا بطری است. در خودروهای قدیمی‌تر، معمولاً یک کوئل برای تمامی سیلندرها وجود داشت که ولتاژ را به دلکو می‌فرستاد و دلکو آن را بین شمع‌ها توزیع می‌کرد.

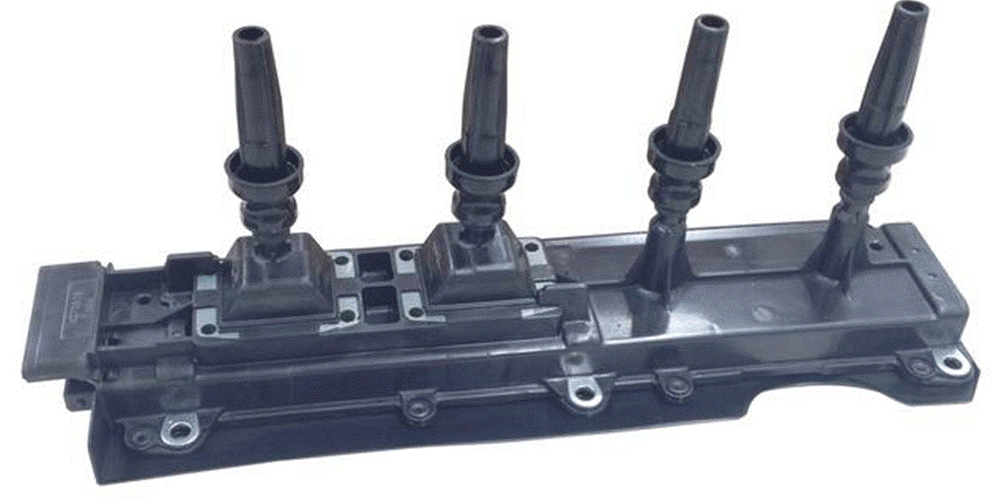

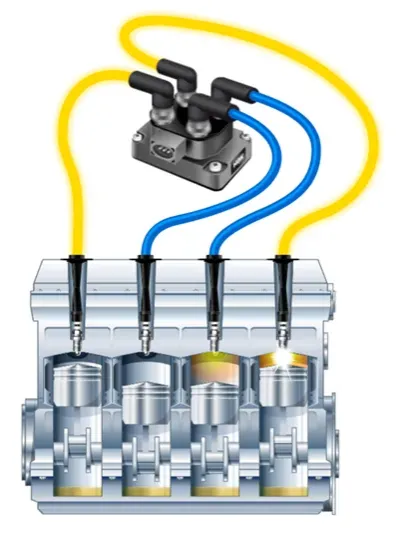

• کوئل دوتایی/پک کوئل: در این سیستم، یک کوئل وظیفه جرقه زنی دو شمع را بر عهده دارد که یکی در مرحله تراکم و دیگری در مرحله تخلیه جرقه می‌زند (جرقه "هدر رفته"). معمولاً به صورت یک بلوک یکپارچه با چند کوئل در داخل آن هستند.

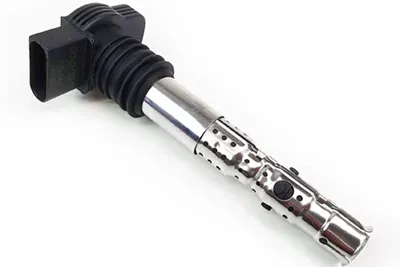

• کوئل روی شمع یا کوئل مدادی (Pencil Coil): رایج‌ترین نوع در خودروهای مدرن. در این سیستم، برای هر سیلندر یک کوئل مجزا وجود دارد که مستقیماً روی شمع نصب می‌شود.

  • مزایا: حذف نیاز به وایر شمع‌های بلند (کاهش افت ولتاژ و EMI)، کنترل دقیق‌تر زمان‌بندی جرقه برای هر سیلندر، بهبود راندمان احتراق و کاهش آلایندگی.

  • معایب: تعداد بیشتر کوئل و در نتیجه هزینه بالاتر در صورت خرابی.

نشانه‌های خرابی

کوئل‌ها به مرور زمان و در اثر حرارت، لرزش و نوسانات الکتریکی فرسوده می‌شوند. نشانه‌های رایج خرابی کوئل عبارتند از:

• احتراق ناقص (Misfire): شایع‌ترین علامت. موتور به صورت نامنظم کار می‌کند، دچار لرزش می‌شود، و ممکن است در هنگام شتاب‌گیری "سکته" کند یا "ریپ" بزند. این مشکل اغلب در یک سیلندر خاص (اگر کوئل تکی خراب شود) رخ می‌دهد.

• کاهش توان و شتاب موتور: به دلیل احتراق ناقص، موتور قدرت و کشش کافی را تولید نمی‌کند.

• افزایش مصرف سوخت: سوخت به دلیل احتراق ناقص، به طور کامل نمی‌سوزد و هدر می‌رود.

• روشن شدن چراغ چک موتور (Check Engine Light): ECU موتور احتراق ناقص را تشخیص داده و چراغ چک را روشن می‌کند. کدهای خطای مربوط به احتراق ناقص در یک سیلندر خاص (مانند P030X که X شماره سیلندر است) یا خرابی کوئل (مانند P035X) ممکن است ذخیره شوند.

• مشکل در استارت زدن: موتور ممکن است سخت استارت بخورد یا نیاز به چند بار استارت زدن داشته باشد، به خصوص در هوای مرطوب.

• بوی بنزین خام: به دلیل سوختن ناقص بنزین، بوی بنزین از اگزوز به مشام می‌رسد.

• کارکرد خشن موتور در دور آرام (Idle): موتور در حالت درجا کارکرد، لرزش و نوسان بیشتری دارد.

روش‌های تعمیر و نگهداری

کوئل‌ها قطعات مصرفی هستند و عمر محدودی دارند. نگهداری خاصی به جز بازرسی و تعویض به موقع آن‌ها نیاز نیست:

• بازرسی بصری دوره‌ای: هنگام سرویس‌های دوره‌ای، کوئل‌ها (به خصوص در سیستم‌های COP) را از نظر وجود ترک‌خوردگی در بدنه، سوختگی، یا علائم نشت روغن یا آب بررسی کنید.

• بررسی وایر شمع‌ها (در سیستم‌های دارای وایر): اطمینان حاصل کنید که وایر شمع‌ها سالم، بدون ترک و به درستی متصل هستند، زیرا وایر خراب می‌تواند باعث فشار زیاد به کوئل و خرابی آن شود.

• تعویض شمع‌ها: شمع‌های فرسوده یا نامناسب می‌توانند بار اضافی بر روی کوئل وارد کرده و باعث خرابی زودرس آن شوند. تعویض منظم شمع‌ها (طبق توصیه سازنده) به حفظ سلامت کوئل کمک می‌کند.

• استفاده از قطعات با کیفیت: هنگام تعویض، از کوئل‌های با کیفیت و مطابق با استاندارد OEM استفاده کنید.

در صورت بروز مشکل:

• تشخیص مشکل: با استفاده از دستگاه دیاگ (OBD-II scanner)، کدهای خطا را بررسی کنید تا سیلندر معیوب و احتمال خرابی کوئل را تشخیص دهید.

• تعویض کوئل: کوئل‌ها در صورت خرابی قابل تعمیر نیستند و باید تعویض شوند. در سیستم‌های COP، معمولاً فقط کوئل معیوب تعویض می‌شود، اما در پک‌های کوئل یا کوئل‌های قدیمی، ممکن است نیاز به تعویض کل مجموعه باشد.

• بازنشانی کدهای خطا: پس از تعویض کوئل، کدهای خطا باید توسط دستگاه دیاگ پاک شوند.

فروشگاه قطعات تیتیک در مشهد

فناوری‌های نوین

در زمینه طراحی و عملکرد کوئل‌ها، فناوری‌های نوینی در حال توسعه و استفاده هستند که به بهبود راندمان و کاهش آلایندگی کمک می‌کنند:

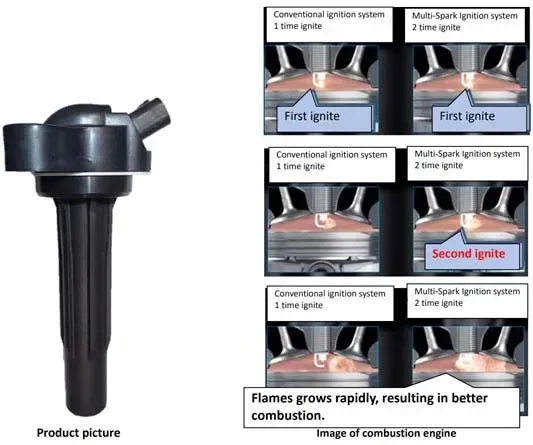

• کوئل‌های با سیستم احتراق چند جرقه (Multi-Spark Ignition Coils): این کوئل‌ها می‌توانند در یک چرخه احتراق، چندین جرقه کوچک (به جای یک جرقه بزرگ) تولید کنند، به خصوص در دورهای پایین موتور. این امر به احتراق کامل‌تر مخلوط سوخت و هوا کمک کرده و راندمان و کاهش آلایندگی را بهبود می‌بخشد.

• کوئل‌های یکپارچه با ماژول قدرت (Integrated Power Stage Coils): در این کوئل‌ها، ترانزیستور سوئیچینگ (Power Transistor) که وظیفه قطع و وصل جریان سیم‌پیچ اولیه را بر عهده دارد، به صورت یکپارچه در داخل خود کوئل قرار گرفته است. این امر باعث کاهش پیچیدگی سیم‌کشی و افزایش دقت کنترل می‌شود.

• کوئل‌های با ولتاژ خروجی بالاتر: با پیشرفت در مواد و طراحی، کوئل‌های مدرن قادر به تولید ولتاژهای بسیار بالاتری هستند که برای جرقه‌زنی موثرتر در موتورهای با نسبت تراکم بالاتر یا سوخت‌های خاص ضروری است.

• تشخیص نشت جریان (Leakage Detection): برخی کوئل‌های پیشرفته دارای قابلیت‌های داخلی برای تشخیص نشت جریان یا مشکلات عایقی هستند که می‌توانند به سیستم کنترل موتور گزارش دهند.

سوالات متداول

• کوئل در خودرو چه وظیفه‌ای دارد؟

  • تبدیل ولتاژ پایین باتری به ولتاژ بسیار بالا برای ایجاد جرقه در شمع‌ها.

• علائم خرابی کوئل چیست؟

  • احتراق ناقص، لرزش موتور، کاهش توان، افزایش مصرف سوخت، روشن شدن چراغ چک.

• آیا می‌توان با کوئل خراب رانندگی کرد؟

  • بله، اما رانندگی با کوئل خراب می‌تواند به کاتالیزور آسیب جدی وارد کند و مصرف سوخت را به شدت افزایش دهد. توصیه نمی‌شود.

• عمر مفید کوئل چقدر است؟

  • عمر کوئل‌ها متفاوت است، اما معمولاً در بازه ۸۰ هزار تا ۱۵۰ هزار کیلومتر ممکن است نیاز به تعویض پیدا کنند.

• فرق کوئل تکی، پک کوئل و کوئل روی شمع چیست؟

  • کوئل تکی: یک کوئل برای همه سیلندرها (نیاز به دلکو).

  • پک کوئل: یک کوئل برای دو سیلندر.

  • کوئل روی شمع: یک کوئل مجزا برای هر شمع.

جمع‌بندی

کوئل به عنوان قلب تپنده سیستم جرقه‌زنی، نقش حیاتی در روشن شدن، عملکرد صحیح و راندمان موتورهای بنزینی ایفا می‌کند. این قطعه با تولید ولتاژهای بسیار بالا، زمینه را برای احتراق کامل مخلوط سوخت و هوا فراهم می‌آورد. شناخت ساختار، نحوه عملکرد، و علائم خرابی کوئل برای هر مالک خودرو ضروری است تا بتواند به موقع مشکلات را تشخیص داده و از آسیب‌های جدی‌تر به موتور جلوگیری کند. با پیشرفت تکنولوژی، کوئل‌های مدرن با طراحی‌های پیشرفته‌تر و کارآمدتر (مانند سیستم‌های کوئل روی شمع) به بهبود چشمگیر عملکرد، کاهش آلایندگی و افزایش طول عمر موتورها کمک شایانی کرده‌اند.
