وایر شمع

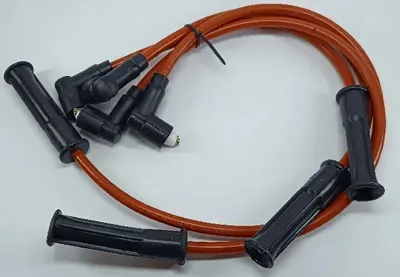

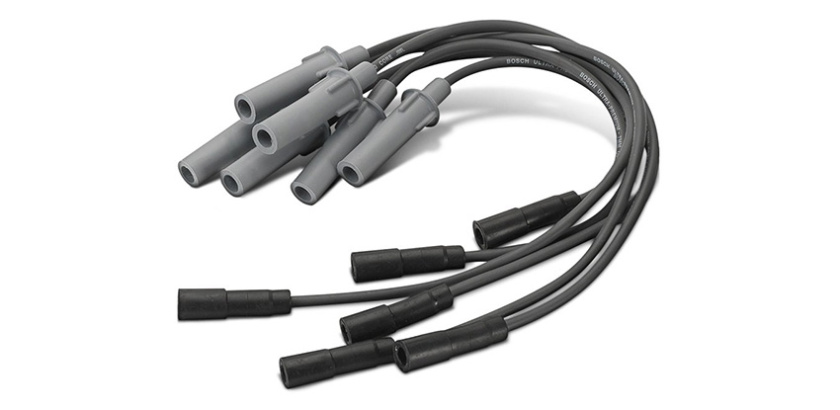

وایر شمع، که گاهی به آن کابل شمع یا وایر دلکو (در خودروهای قدیمی‌تر) نیز گفته می‌شود، یک جزء حیاتی در سیستم جرقه‌زنی موتورهای احتراق داخلی بنزینی است. وظیفه اصلی آن انتقال ولتاژ بسیار بالای تولید شده توسط کوئل یا دلکو به شمع‌ها است. این ولتاژ بالا (که می‌تواند به ده‌ها هزار ولت برسد) برای ایجاد جرقه در نوک شمع و اشتعال مخلوط سوخت و هوا در داخل محفظه احتراق ضروری است. وایر شمع‌ها باید توانایی عایق‌بندی این ولتاژ بالا را داشته باشند و در عین حال، تداخلات الکترومغناطیسی (EMI) را به حداقل برسانند.

اهمیت

وایر شمع برای عملکرد صحیح، راندمان و پایداری موتور بسیار اهمیت دارد:

• انتقال انرژی جرقه: بدون وایر شمع سالم، ولتاژ بالا به شمع‌ها نمی‌رسد و جرقه‌ای تشکیل نمی‌شود. این به معنای عدم احتراق در سیلندر و از کار افتادن موتور است.

• عملکرد صحیح موتور: وایر شمع‌های با کیفیت، انتقال انرژی جرقه را با حداقل افت تضمین می‌کنند. این امر به احتراق کامل و بهینه مخلوط سوخت و هوا کمک کرده و منجر به عملکرد روان موتور، توان مناسب و راندمان سوخت بهتر می‌شود.

• جلوگیری از احتراق ناقص: وایر شمع‌های خراب می‌توانند منجر به احتراق ناقص در یک یا چند سیلندر شوند که باعث لرزش موتور، کاهش توان، افزایش مصرف سوخت و آلایندگی می‌شود.

• کاهش تداخلات الکترونیکی: وایر شمع‌های مدرن دارای مقاومت داخلی هستند که به کاهش تداخلات الکترومغناطیسی (EMI) کمک می‌کند. این تداخلات می‌توانند بر عملکرد رادیو، سیستم‌های صوتی و حتی ECU خودرو تأثیر بگذارند.

• طول عمر شمع و کوئل: وایر شمع‌های فرسوده می‌توانند باعث افزایش بار روی کوئل و شمع‌ها شوند و به طول عمر آن‌ها آسیب بزنند.

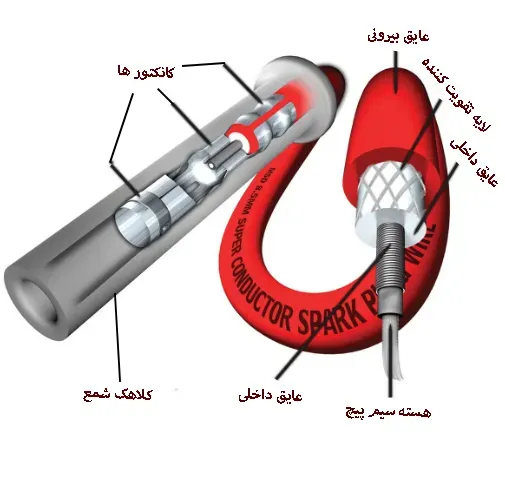

ساختار و اجزا

وایر شمع از چندین لایه تشکیل شده است تا وظیفه خود را به خوبی انجام دهد:

• هسته رسانا : این هسته وظیفه اصلی انتقال جریان ولتاژ بالا را بر عهده دارد. می‌تواند از جنس‌های مختلفی باشد:

  • کربن-فیبر : رایج‌ترین نوع در خودروهای مدرن، حاوی الیاف کربنی که در یک ماده رسانا ترکیب شده‌اند. این نوع دارای مقاومت داخلی برای کاهش EMI است.

  • مغزی مسی : در وایرهای قدیمی‌تر یا برخی کاربردهای خاص، یک سیم مسی رسانا استفاده می‌شود. این نوع کمترین مقاومت را دارد اما EMI بیشتری تولید می‌کند.

  • سیم‌پیچ : یک هسته متشکل از سیم‌پیچ (معمولاً از جنس آلیاژ نیکل-کروم) که به دور یک هسته مغناطیسی پیچیده شده است. این نوع نیز برای کاهش EMI موثر است.

• لایه عایق داخلی: بلافاصله دور هسته رسانا قرار گرفته و از جنس سیلیکون، EPDM یا PVC است. این لایه وظیفه اصلی عایق‌بندی ولتاژ بالا و جلوگیری از نشت جریان را دارد.

• لایه تقویت‌کننده: یک لایه الیافی (معمولاً از فایبرگلاس یا آرامید) که استحکام مکانیکی و مقاومت در برابر کشش را فراهم می‌کند.

• لایه عایق بیرونی: لایه نهایی که از جنس سیلیکون یا مواد مقاوم در برابر حرارت، روغن، رطوبت و سایش است. این لایه از هسته و لایه‌های داخلی در برابر شرایط سخت محیطی موتور محافظت می‌کند.

• کلاهک‌ها: قطعات لاستیکی یا سیلیکونی که در دو انتهای وایر قرار می‌گیرند:

  • کلاهک شمع: قسمتی که بر روی سر شمع قرار می‌گیرد و آن را در برابر آلودگی و رطوبت محافظت می‌کند.

  • کلاهک کوئل/دلکو: قسمتی که بر روی ترمینال خروجی کوئل یا دلکو قرار می‌گیرد.

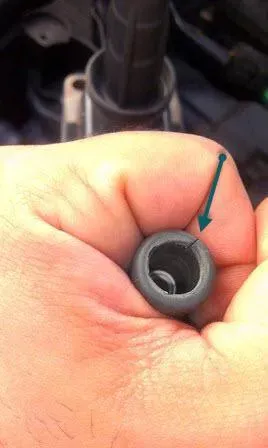

• کانکتورها: قطعات فلزی کوچک در داخل کلاهک‌ها که اتصال الکتریکی محکمی بین هسته رسانا و شمع/کوئل برقرار می‌کنند.

 نحوه عملکرد

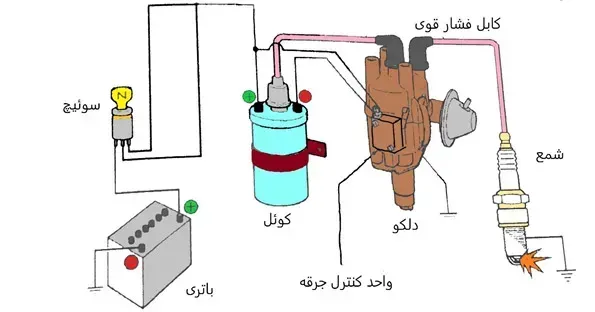

وایر شمع در هماهنگی با سایر اجزای سیستم جرقه‌زنی عمل می‌کند:

1. تولید ولتاژ بالا: کوئل (در سیستم‌های جرقه‌زنی مدرن) یا دلکو (در سیستم‌های قدیمی‌تر)، ولتاژ پایین باتری را به ولتاژ بسیار بالا (۱۰,۰۰۰ تا ۴۰,۰۰۰ ولت) تبدیل می‌کند.

2. انتقال ولتاژ: این ولتاژ بالا از خروجی کوئل/دلکو وارد کلاهک وایر شمع شده و از طریق هسته رسانای وایر به سمت دیگر آن حرکت می‌کند.

3. رسیدن به شمع: ولتاژ بالا به کلاهک شمع رسیده و از طریق کانکتور فلزی به الکترود مرکزی شمع منتقل می‌شود.

4. ایجاد جرقه: هنگامی که ولتاژ به اندازه کافی بالا رود، از شکاف بین الکترود مرکزی و الکترود کناری شمع جهش کرده و یک جرقه الکتریکی قوی ایجاد می‌کند.

5. احتراق: این جرقه، مخلوط فشرده شده سوخت و هوا را در داخل محفظه احتراق مشتعل می‌کند و باعث آزاد شدن انرژی و حرکت پیستون می‌شود.

6. عایق‌بندی و کاهش EMI: در تمام این فرآیند، لایه‌های عایق و مقاومت داخلی وایر شمع، از نشت جریان به بدنه موتور و ایجاد تداخلات الکترومغناطیسی ناخواسته در سیستم‌های الکترونیکی خودرو جلوگیری می‌کنند.

ارتباط با سایر اجزا: وایر شمع ارتباط مستقیم با کوئل جرقه‌زنی (منبع ولتاژ بالا)، شمع‌ها (مصرف‌کننده ولتاژ برای جرقه)، و در خودروهای قدیمی‌تر با دلکو دارد. همچنین به طور غیر مستقیم با ECU موتور (کنترل‌کننده زمان‌بندی جرقه) و باتری خودرو در ارتباط است.

انواع

وایر شمع‌ها بر اساس نوع هسته رسانا و مقاومت داخلی خود به چند دسته اصلی تقسیم می‌شوند:

• وایر شمع مقاومتی: رایج‌ترین نوع در خودروهای مدرن. هسته رسانا حاوی الیاف کربن یا سیم‌پیچ‌های مقاومتی است که مقاومت بالاتری دارند.

  • مزایا: تولید حداقل تداخلات الکترومغناطیسی (EMI) که برای سیستم‌های الکترونیکی حساس خودرو ضروری است، طول عمر بالا.

  • معایب: ممکن است در شرایط خاص، افت ولتاژ جزئی داشته باشند.

• وایر شمع مغزی مسی: در وایرهای قدیمی‌تر یا برخی کاربردهای خاص (مانند خودروهای مسابقه‌ای قدیمی) استفاده می‌شدند.

  • مزایا: کمترین مقاومت الکتریکی و حداکثر انتقال ولتاژ.

  • معایب: تولید مقادیر زیادی تداخلات الکترومغناطیسی که می‌تواند بر رادیو، ECU و سایر سیستم‌های الکترونیکی تأثیر بگذارد. (امروزه کمتر استفاده می‌شوند)

• وایر شمع القایی/سیم‌پیچ: دارای هسته‌ای از سیم‌پیچ (معمولاً از نیکل-کروم) که به دور یک هسته مغناطیسی پیچیده شده است.

  • مزایا: کاهش موثر EMI با حداقل افت ولتاژ، طول عمر خوب.

  • معایب: کمی پیچیده‌تر در ساخت.

بر اساس مواد عایق بیرونی:

• وایر شمع سیلیکونی: رایج‌ترین و بهترین نوع. مقاومت بسیار بالا در برابر حرارت، روغن، رطوبت و ترک‌خوردگی دارند.

• وایر شمع لاستیکی/PVC: در وایرهای قدیمی‌تر یا ارزان‌تر استفاده می‌شدند. مقاومت کمتری در برابر حرارت و مواد شیمیایی دارند.

بهترین وایر شمع ها را اینجا از اسکار بخرید

نشانه‌های خرابی

وایر شمع‌ها به مرور زمان و در اثر حرارت، ارتعاشات و آلودگی‌ها فرسوده می‌شوند. نشانه‌های رایج خرابی عبارتند از:

• احتراق ناقص: موتور به صورت نامنظم کار می‌کند، دچار لرزش می‌شود، و ممکن است در هنگام شتاب‌گیری "سکته" کند. این شایع‌ترین علامت است.

• کاهش توان موتور: به دلیل احتراق ناقص، موتور قدرت و شتاب کافی را تولید نمی‌کند.

• افزایش مصرف سوخت: سوخت به دلیل احتراق ناقص، به طور کامل نمی‌سوزد و هدر می‌رود.

• روشن شدن چراغ چک موتور: ECU موتور احتراق ناقص را تشخیص داده و چراغ چک را روشن می‌کند. کدهای خطای مربوط به احتراق ناقص (مانند P0301 برای سیلندر ۱) ممکن است ذخیره شوند.

• مشکل در استارت زدن: موتور ممکن است سخت استارت بخورد یا نیاز به چند بار استارت زدن داشته باشد.

• بوی بنزین خام: به دلیل سوختن ناقص بنزین، بوی بنزین از اگزوز به مشام می‌رسد.

• خرابی کلاهک‌ها: ترک‌خوردگی، سفت شدن یا شکننده شدن کلاهک‌های وایر شمع که می‌تواند منجر به نشت جریان شود.

• مشاهده جرقه در خارج از شمع: در تاریکی شب، ممکن است جرقه‌های کوچکی در اطراف وایر شمع (به دلیل خرابی عایق) مشاهده شود که نشان‌دهنده نشت ولتاژ است.

• تداخل در سیستم‌های رادیویی/صوتی: شنیدن نویز یا خش‌خش در رادیو خودرو، به خصوص هنگام روشن بودن موتور، می‌تواند ناشی از وایر شمع‌های خراب باشد که EMI تولید می‌کنند.

روش‌های تعمیر و نگهداری

وایر شمع‌ها قطعات مصرفی هستند و عمر محدودی دارند. نگهداری صحیح و بازرسی منظم می‌تواند به افزایش طول عمر و عملکرد صحیح آن‌ها کمک کند:

• بازرسی بصری دوره‌ای: به طور منظم (معمولاً در هر سرویس تعویض شمع) وایر شمع‌ها را از نظر وجود ترک‌خوردگی، سوختگی، پارگی در عایق یا کلاهک‌ها، و علائم سایش بررسی کنید.

• تمیز نگه داشتن: اطمینان حاصل کنید که وایر شمع‌ها و ترمینال‌های آن‌ها تمیز و عاری از روغن، گریس یا آلودگی هستند.

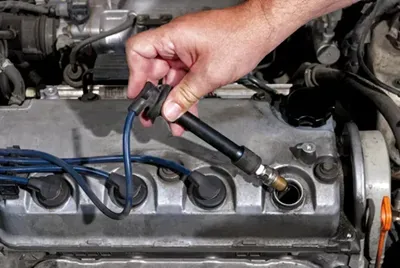

• نصب صحیح: هنگام تعویض شمع‌ها یا وایرها، از جدا کردن و نصب صحیح کلاهک‌ها اطمینان حاصل کنید. کلاهک‌ها را از بدنه بکشید، نه از سیم.

• بررسی مقاومت (در صورت لزوم): با استفاده از یک مولتی‌متر می‌توان مقاومت داخلی وایر شمع را اندازه‌گیری کرد و آن را با مقدار توصیه شده توسط سازنده مقایسه نمود.

در صورت بروز مشکل:

• تعویض وایر شمع: وایر شمع‌ها در صورت خرابی قابل تعمیر نیستند و باید تعویض شوند. معمولاً توصیه می‌شود که همه وایر شمع‌ها را به صورت یک مجموعه کامل تعویض کنید، حتی اگر فقط یکی خراب شده باشد، زیرا عمر مفید آن‌ها معمولاً نزدیک به هم است.

• تعویض شمع‌ها: همزمان با تعویض وایر شمع، بهتر است شمع‌ها نیز بررسی و در صورت نیاز تعویض شوند تا از عملکرد بهینه سیستم جرقه‌زنی اطمینان حاصل شود.

فناوری‌های نوین

در خودروهای مدرن، به خصوص آن‌هایی که از سیستم‌های جرقه‌زنی کوئل روی شمع (Coil-on-Plug - COP) استفاده می‌کنند، مفهوم وایر شمع سنتی در حال تغییر است:

• سیستم‌های کوئل روی شمع (COP): در این سیستم‌ها، هر شمع یک کوئل اختصاصی خود را دارد که مستقیماً روی شمع نصب می‌شود. این طراحی، نیاز به وایر شمع‌های بلند را از بین می‌برد و تنها از یک کلاهک کوتاه یا یک وایر بسیار کوتاه برای اتصال کوئل به شمع استفاده می‌شود.

  • مزایا: کاهش افت ولتاژ، کاهش EMI، افزایش دقت زمان‌بندی جرقه، بهبود راندمان احتراق.

• وایر شمع‌های با مواد پیشرفته: استفاده از سیلیکون‌های مقاوم‌تر در برابر حرارت شدید و مواد شیمیایی برای افزایش دوام و عمر مفید وایر شمع‌های سنتی.

• فناوری‌های کاهش نویز: توسعه وایرهای با طراحی و مواد بهبود یافته برای به حداقل رساندن تداخلات الکترونیکی در سیستم‌های خودرو.

نمایندگی فروش قطعات امیرنیا و تیتیک ترکیه


سوالات متداول

• وایر شمع چه وظیفه‌ای دارد؟

  • انتقال ولتاژ بالا از کوئل به شمع برای ایجاد جرقه.

• علائم خرابی وایر شمع چیست؟

  • احتراق ناقص (لرزش موتور)، کاهش توان، افزایش مصرف سوخت، روشن شدن چراغ چک موتور و بوی بنزین خام.

• آیا می‌توان با وایر شمع خراب رانندگی کرد؟

  • خیر، رانندگی با وایر شمع خراب می‌تواند باعث آسیب به کاتالیزور، افزایش مصرف سوخت و آلایندگی شود.

• عمر مفید وایر شمع چقدر است؟

  • بسته به کیفیت و نوع خودرو، معمولاً هر ۶۰ هزار تا ۱۰۰ هزار کیلومتر توصیه می‌شود تعویض شوند.

• فرق وایر شمع با سیستم کوئل روی شمع چیست؟

  • در وایر شمع سنتی، یک کوئل به چندین شمع برق می‌رساند، در حالی که در سیستم کوئل روی شمع، هر شمع کوئل مخصوص خود را دارد و نیازی به وایر بلند نیست.

 جمع‌بندی

وایر شمع، علی‌رغم سادگی ظاهری، یک جزء بسیار مهم در سیستم جرقه‌زنی موتورهای بنزینی است. انتقال ایمن و کارآمد ولتاژ بسیار بالا برای ایجاد جرقه در شمع‌ها، مستقیماً بر عملکرد، راندمان سوخت و آلایندگی موتور تأثیر می‌گذارد. شناخت ساختار، نحوه عملکرد، و علائم خرابی وایر شمع برای هر مالک خودرو ضروری است تا بتواند به موقع اقدامات لازم را انجام دهد و از بروز مشکلات جدی‌تر جلوگیری کند. با ظهور سیستم‌های جرقه‌زنی پیشرفته‌تر مانند کوئل روی شمع، نقش وایر شمع‌های سنتی در حال کمرنگ شدن است، اما در بسیاری از خودروها همچنان یک قطعه حیاتی محسوب می‌شود.
