همه چیز در باره استپر

مقدمه و تعریف

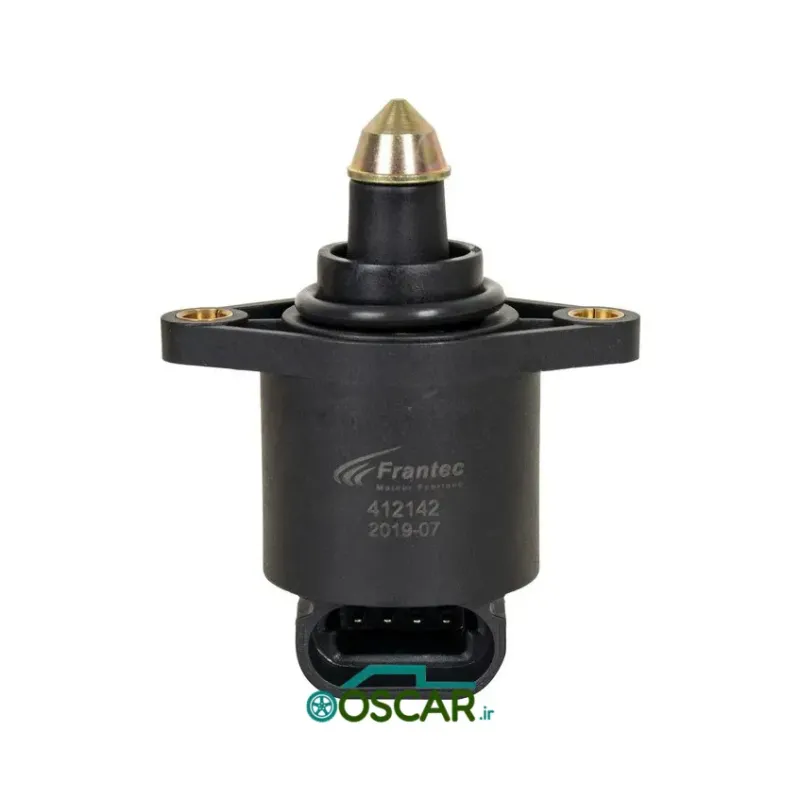

استپر یا دریچه کنترل هوای دور آرام، یک عملگر الکترونیکی کوچک اما بسیار مهم در موتورهای احتراق داخلی مدرن است. این قطعه وظیفه دارد میزان هوای ورودی به موتور را در حالت درجا کار کردن کنترل کند. این کنترل دقیق هوا، به کامپیوتر خودرو (ECU) امکان می‌دهد تا دور موتور را در حالت ثابت و بدون فشار روی پدال گاز، در یک محدوده مشخص (معمولاً ۷۵۰ تا ۱۰۰۰ دور در دقیقه) حفظ کند. استپر با تنظیم جریان هوا، از خاموش شدن ناگهانی موتور در حالت توقف و در شرایطی مانند روشن کردن کولر یا فعال شدن فن رادیاتور جلوگیری می‌کند.

اهمیت

استپر به دلایل متعدد برای عملکرد، کارایی و پایداری موتور اهمیت بالایی دارد:

• حفظ دور موتور در حالت درجا: مهم‌ترین وظیفه استپر، حفظ دور موتور در یک حد مطلوب در حالت توقف است. اگر دور موتور بیش از حد پایین باشد، موتور خاموش می‌شود و اگر بیش از حد بالا باشد، مصرف سوخت و آلودگی افزایش می‌یابد.

• پایداری موتور: با تغییر بار موتور (مانند روشن شدن کمپرسور کولر، فن رادیاتور، یا درگیر شدن دنده در خودروهای اتوماتیک)، نیاز موتور به هوا تغییر می‌کند. استپر با تنظیم سریع جریان هوا، پایداری دور موتور را در این شرایط حفظ می‌کند.

• روشن شدن آسان موتور: استپر به ECU کمک می‌کند تا در هنگام استارت سرد، مقدار هوای مورد نیاز را برای روشن شدن آسان و سریع موتور تأمین کند.

• کاهش مصرف سوخت و آلودگی: استپر با جلوگیری از دور موتور بالا در حالت درجا، به کاهش مصرف سوخت و انتشار آلاینده‌ها کمک می‌کند.

• جلوگیری از خاموش شدن ناگهانی موتور: این قطعه با تنظیم دقیق هوا، از خاموش شدن موتور در شرایطی که بار ناگهانی به آن وارد می‌شود، جلوگیری می‌کند.

خرید عمده قطعات برقی خودرو در مشهد

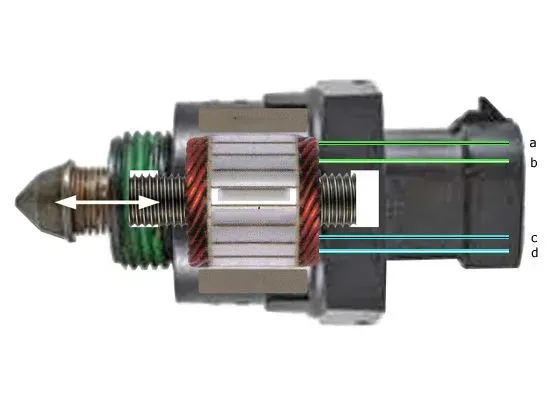

ساختار و اجزا

استپر از چندین جزء اصلی تشکیل شده است:

• موتور پله‌ای (Stepper Motor): یک موتور کوچک الکتریکی که توسط ECU کنترل می‌شود. این موتور با حرکت‌های کوچک و دقیق، شفت استپر را به جلو و عقب حرکت می‌دهد.

• شفت و شیر (Shaft & Valve): یک میله فلزی کوچک که به موتور پله‌ای متصل است. در انتهای شفت، یک شیر قرار دارد که با حرکت شفت، مجرای عبور هوا را باز و بسته می‌کند.

• مجرای هوای بای‌پس (Bypass Air Passage): یک کانال کوچک در داخل دریچه گاز که هوا را از جلوی پروانه دریچه گاز به پشت آن هدایت می‌کند. استپر با کنترل این کانال، میزان هوای ورودی را در حالت بسته بودن دریچه گاز تنظیم می‌کند.

• کانکتور الکتریکی (Electrical Connector): یک سوکت که استپر را به سیم‌کشی خودرو و ECU متصل می‌کند.

نحوه عملکرد

عملکرد استپر کاملاً الکترونیکی و تحت کنترل ECU است:

1. ورودی اطلاعات به ECU: سنسورهای مختلفی مانند سنسور دمای آب، سنسور فشار مطلق منیفولد (MAP Sensor) و سنسور موقعیت دریچه گاز (TPS) اطلاعات را به ECU ارسال می‌کنند.

2. پردازش توسط ECU: ECU این اطلاعات را پردازش کرده و بر اساس آن‌ها، دور موتور بهینه در حالت درجا را محاسبه می‌کند.

3. ارسال فرمان به استپر: ECU یک سیگنال الکتریکی دقیق به موتور پله‌ای استپر ارسال می‌کند.

4. باز و بسته شدن شیر: موتور پله‌ای، شفت و شیر استپر را به جلو یا عقب حرکت می‌دهد. این حرکت، مجرای هوای بای‌پس را بازتر یا بسته‌تر می‌کند.

5. کنترل جریان هوا: با بازتر شدن مجرا، هوای بیشتری به موتور می‌رسد و دور موتور افزایش می‌یابد. با بسته‌تر شدن مجرا، هوای کمتری به موتور می‌رسد و دور موتور کاهش می‌یابد. این فرآیند به صورت پیوسته انجام می‌شود تا دور موتور در یک محدوده ثابت و مطلوب باقی بماند.

ارتباط با سایر اجزا: استپر ارتباط مستقیم با کامپیوتر خودرو (ECU)، دریچه گاز (Throttle Body) و سنسورهای مختلف موتور دارد.

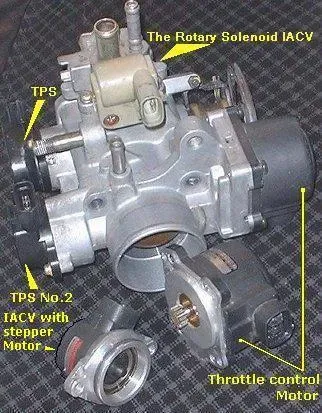

انواع

استپرها به طور کلی بر اساس نوع کنترل به دو دسته اصلی تقسیم می‌شوند:

• استپرهای موتور پله‌ای (Stepper Motor IAC):

  • این نوع رایج‌ترین نوع استپر در خودروهای انژکتوری است.

  • موتور پله‌ای به ECU اجازه می‌دهد تا با دقت بسیار بالا، موقعیت شیر را کنترل کند.

  • این نوع استپرها معمولاً دارای ۴ یا ۶ سیم هستند و قابلیت تنظیم دقیق دور موتور را فراهم می‌کنند.

• استپرهای چرخشی (Rotary Solenoid IAC):

  • این نوع استپرها کمتر رایج هستند و از یک شیر چرخشی برای کنترل جریان هوا استفاده می‌کنند.

  • عملکرد آن‌ها نیز کاملاً الکترونیکی است و توسط ECU کنترل می‌شود.

نشانه‌های فرسودگی و خرابی

استپر به دلیل تجمع آلودگی و رسوبات کربنی دچار مشکل می‌شود. نشانه‌های رایج خرابی استپر عبارتند از:

• نوسان دور موتور در حالت درجا: شایع‌ترین نشانه. دور موتور در حالت توقف به صورت مداوم بالا و پایین می‌رود.

• خاموش شدن ناگهانی موتور: موتور در حالت درجا یا هنگام توقف ناگهانی خاموش می‌شود.

• دور موتور بسیار بالا یا پایین در حالت درجا: دور موتور در حالت درجا به صورت غیرعادی بالا یا پایین است و با روشن یا خاموش کردن تجهیزات برقی، تغییر نمی‌کند.

• سختی در روشن شدن موتور: به خصوص در حالت استارت سرد.

• لرزش موتور در حالت درجا: به دلیل عدم پایداری دور موتور.

• افزایش مصرف سوخت و آلودگی: به دلیل دور موتور بالا و احتراق ناقص.

• روشن شدن چراغ چک موتور (Check Engine Light): ECU می‌تواند از طریق سنسورهای مختلف، عملکرد نادرست استپر را تشخیص داده و چراغ چک را روشن کند.

روش‌های تعمیر و نگهداری

استپر یک قطعه با عمر طولانی است، اما با گذشت زمان به دلیل تجمع کربن نیاز به تمیزکاری دارد:

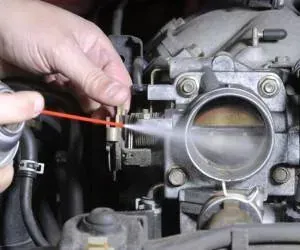

• تمیزکاری دوره‌ای: مهم‌ترین اقدام نگهداری. استپر را می‌توان با استفاده از اسپری مخصوص تمیزکاری دریچه گاز و کربن‌زدا تمیز کرد. این کار باید با دقت انجام شود تا به موتور پله‌ای آسیبی وارد نشود.

• توجه به علائم هشدار دهنده: به نوسانات دور موتور توجه کنید و در صورت مشاهده علائم خرابی، به سرعت به مکانیک مراجعه کنید.

• تنظیم مجدد (Reset): پس از تمیزکاری یا تعویض استپر، در برخی خودروها نیاز است که ECU ریست شود تا موقعیت جدید استپر را بشناسد. این کار توسط دستگاه دیاگ (Diagnostic Tool) انجام می‌شود.

• تعویض در صورت خرابی کامل: اگر پس از تمیزکاری، استپر همچنان درست کار نکند، به احتمال زیاد موتور پله‌ای آن خراب شده و باید به طور کامل تعویض شود.

فناوری‌های نوین

در خودروهای مدرن، نقش استپر در حال تغییر است و سیستم‌های پیشرفته‌تری جایگزین آن شده‌اند:

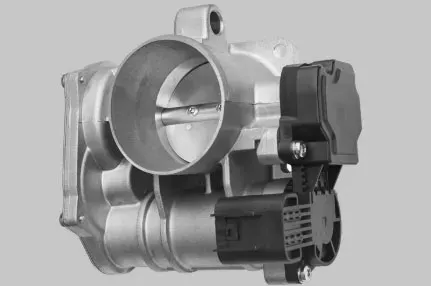

• دریچه گاز برقی (Electronic Throttle Control - ETC): در بسیاری از خودروهای مدرن، دریچه گاز مکانیکی حذف شده و یک دریچه گاز برقی با موتور الکترونیکی جایگزین آن شده است. در این سیستم‌ها، خود دریچه گاز با کمی باز شدن، وظیفه استپر را برای کنترل هوای دور آرام بر عهده می‌گیرد و استپر به صورت مجزا وجود ندارد.

• سیستم‌های کنترل یکپارچه: در خودروهای هیبریدی و برقی، سیستم‌های کنترل دور آرام به صورت یکپارچه با مدیریت انرژی و کنترل موتور الکتریکی عمل می‌کنند و پیچیدگی‌های کمتری دارند.

سوالات متداول

• وظیفه استپر چیست؟

  • کنترل هوای ورودی به موتور در حالت درجا کار کردن.

• چرا استپر خراب می‌شود؟

  • معمولاً به دلیل تجمع رسوبات کربنی و کثیفی در اطراف شیر آن.

• چگونه می‌توان استپر را تمیز کرد؟

  • با استفاده از اسپری مخصوص تمیزکننده دریچه گاز، بدون آسیب رساندن به قطعات الکترونیکی.

• فرق استپر و سنسور دریچه گاز (TPS) چیست؟

  • TPS موقعیت دریچه گاز را به ECU گزارش می‌دهد، در حالی که استپر هوای مورد نیاز در حالت بسته بودن دریچه گاز را کنترل می‌کند.

• آیا نوسان دور موتور همیشه به معنی خرابی استپر است؟

  • خیر، این نوسانات می‌تواند ناشی از مشکلات در سنسورهای دیگر، نشتی هوا در منیفولد ورودی یا مشکلات برقی نیز باشد.

جمع‌بندی

استپر، این عملگر کوچک اما دقیق، نقشی حیاتی در پایداری و عملکرد روان موتور خودرو در حالت درجا ایفا می‌کند. این قطعه با تنظیم دقیق هوای ورودی، از خاموش شدن ناگهانی موتور جلوگیری کرده و به کاهش مصرف سوخت و آلودگی کمک می‌کند. شناخت علائم خرابی و توجه به تمیزکاری دوره‌ای آن، می‌تواند از بروز مشکلات بزرگ‌تر جلوگیری کرده و سلامت موتور را تضمین کند. در خودروهای مدرن‌تر، گرچه این قطعه به صورت مجزا کمتر دیده می‌شود، اما وظیفه آن همچنان به عنوان یک اصل اساسی در کنترل هوای دور آرام، در سیستم‌های پیشرفته‌تر ادامه دارد.
