آنچه درباره مخزن سرریز باید بدانیم

مقدمه و تعریف

مخزن سرریز که به آن منبع انبساط نیز گفته می‌شود، یک جزء حیاتی در سیستم خنک‌کننده موتور خودرو است. این مخزن پلاستیکی، بخشی از مسیر گردش مایع خنک‌کننده (آب رادیاتور/ضدیخ) است و وظیفه اصلی آن جبران تغییر حجم مایع خنک‌کننده ناشی از گرم و سرد شدن موتور است. هنگامی که مایع خنک‌کننده در اثر گرمای موتور منبسط می‌شود، حجم اضافی آن به این مخزن منتقل می‌گردد و هنگام سرد شدن موتور و کاهش حجم، مایع از این مخزن به رادیاتور بازمی‌گردد. این مخزن همچنین به عنوان نقطه پر کردن سیستم خنک‌کننده و محل بررسی بصری سطح مایع خنک‌کننده عمل می‌کند.

اهمیت

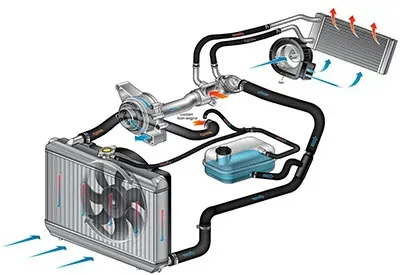

مخزن سرریز/منبع انبساط به دلایل متعدد برای عملکرد صحیح سیستم خنک‌کننده و سلامت موتور اهمیت بالایی دارد:

• جبران تغییرات حجم: مهم‌ترین نقش آن. مایع خنک‌کننده با گرم شدن تا حدود ۴ تا ۷ درصد افزایش حجم پیدا می‌کند. این مخزن فضای لازم برای این انبساط را فراهم می‌کند و از ترکیدن رادیاتور یا شلنگ‌ها به دلیل فشار زیاد جلوگیری می‌کند.

• حفظ فشار سیستم: در سیستم‌های خنک‌کننده مدرن (سیستم بسته با فشار)، منبع انبساط به حفظ فشار داخلی کمک می‌کند. فشار بالاتر، نقطه جوش مایع خنک‌کننده را افزایش می‌دهد و از جوش آمدن آن در دماهای بالا جلوگیری می‌کند.

• نقطه پر کردن و بررسی سطح: معمولاً از طریق این مخزن مایع خنک‌کننده به سیستم اضافه می‌شود و راننده می‌تواند به راحتی سطح مایع را (بین خطوط MIN و MAX) بررسی کند.

• تخلیه هوای سیستم: این مخزن به خروج حباب‌های هوا از سیستم خنک‌کننده کمک می‌کند. وجود هوا در سیستم می‌تواند باعث ایجاد نقاط داغ (Hot Spots) و کاهش راندمان خنک‌کاری شود.

• ذخیره مایع اضافی: در صورت نیاز، این مخزن مایع خنک‌کننده اضافی را برای سیستم فراهم می‌کند.

ساختار و اجزا

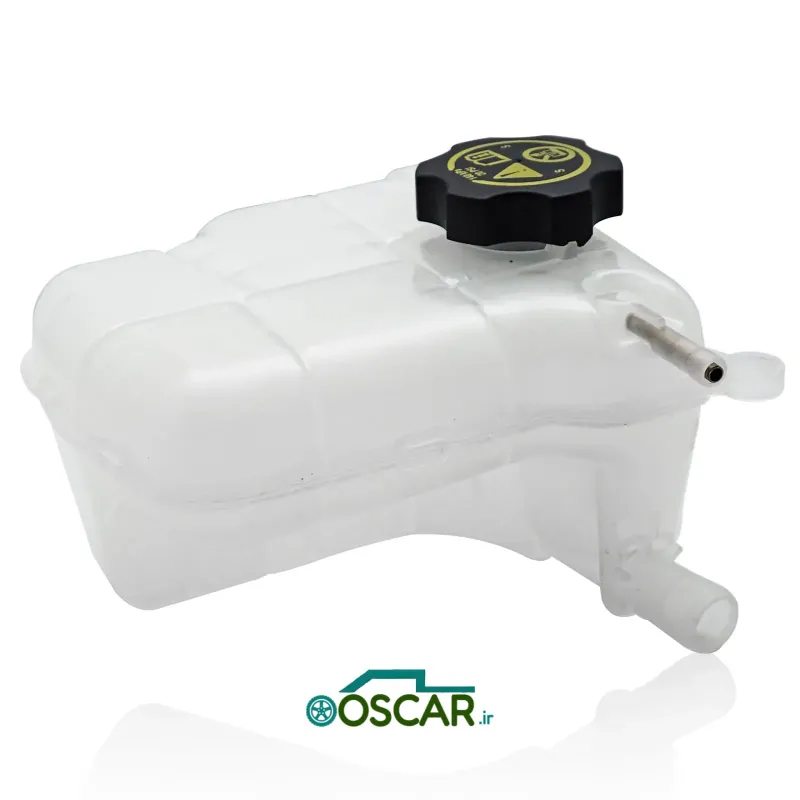

مخزن سرریز/منبع انبساط یک قطعه نسبتاً ساده است که عمدتاً از مواد پلاستیکی مقاوم در برابر حرارت و مواد شیمیایی ساخته می‌شود:

• بدنه مخزن: از جنس پلاستیک مقاوم (مانند پلی‌پروپیلن یا نایلون تقویت شده) که قادر به تحمل دما و فشار بالا و مقاوم در برابر خورندگی مایع خنک‌کننده است.

• درب مخزن:

  • در سیستم‌های سرریز (Overflow Reservoir): یک درب ساده که اجازه تبادل هوا با محیط را می‌دهد.

  • در سیستم‌های انبساط تحت فشار (Pressurized Expansion Tank): یک درب فشار (Pressure Cap) که مشابه درب رادیاتور عمل می‌کند و دارای سوپاپ‌های فشار و خلأ است.

• شلنگ‌های اتصال:

  • شلنگ سرریز/فید: شلنگی که مایع خنک‌کننده اضافی را از رادیاتور یا نقاط دیگر سیستم به مخزن منتقل می‌کند و برعکس.

  • شلنگ برگشت: در برخی سیستم‌ها، یک شلنگ کوچک‌تر برای برگشت مایع به رادیاتور یا نقطه دیگر.

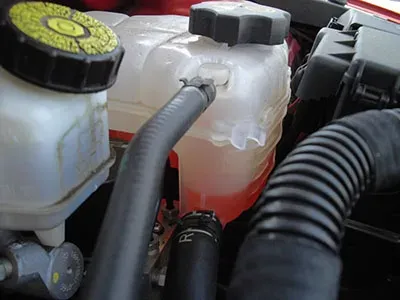

• نشانگر سطح: خطوط "MIN" و "MAX" که روی بدنه مخزن حک شده‌اند و برای بررسی سطح مایع خنک‌کننده استفاده می‌شوند.

• سنسور سطح مایع خنک‌کننده: در بسیاری از خودروهای مدرن، یک سنسور الکترونیکی در داخل یا پایین مخزن نصب می‌شود که سطح مایع را به ECU گزارش می‌دهد.

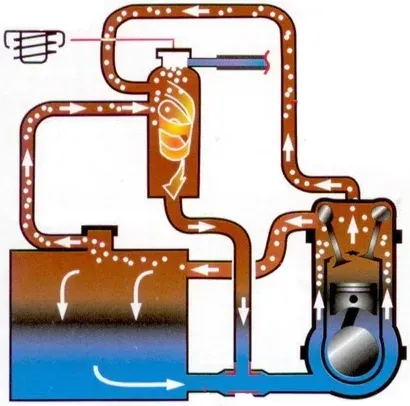

نحوه عملکرد

عملکرد مخزن سرریز/منبع انبساط بر اساس اصول انبساط حرارتی مایعات و حفظ فشار است:

1. گرم شدن موتور: با گرم شدن موتور، مایع خنک‌کننده نیز گرم شده و منبسط می‌شود.

2. انتقال به مخزن:

   • سیستم سرریز (Overflow): در این سیستم، درب رادیاتور دارای یک سوپاپ فشار است. هنگامی که فشار مایع خنک‌کننده در رادیاتور به دلیل انبساط افزایش می‌یابد و از حد مجاز سوپاپ درب رادیاتور فراتر می‌رود، سوپاپ باز شده و مایع اضافی از طریق یک شلنگ نازک به مخزن سرریز منتقل می‌شود.

   • سیستم انبساط تحت فشار (Pressurized Expansion Tank): در این سیستم، مخزن انبساط خود تحت فشار است و درب فشار روی همین مخزن قرار دارد. مایع خنک‌کننده مستقیماً بین این مخزن و سایر قسمت‌های سیستم در گردش است و انبساط و انقباض در همین مخزن کنترل می‌شود.

3. سرد شدن موتور: هنگامی که موتور سرد می‌شود، مایع خنک‌کننده نیز سرد شده و حجم آن کاهش می‌یابد.

4. بازگشت مایع: کاهش حجم باعث ایجاد خلأ نسبی در سیستم می‌شود.

   • سیستم سرریز: سوپاپ خلأ در درب رادیاتور باز شده و مایع از مخزن سرریز به رادیاتور مکش می‌شود.

   • سیستم انبساط تحت فشار: مایع مستقیماً از مخزن انبساط به داخل سیستم بازمی‌گردد.

5. حفظ فشار (در سیستم‌های تحت فشار): درب فشار روی مخزن، با ثابت نگه داشتن فشار در یک حد مشخص، نقطه جوش مایع خنک‌کننده را افزایش می‌دهد و از جوش آوردن آن جلوگیری می‌کند.

انواع

مخازن سرریز/منبع انبساط بر اساس نحوه اتصال به سیستم خنک‌کننده و قابلیت حفظ فشار به دو نوع اصلی تقسیم می‌شوند:

• مخزن سرریز (Overflow Reservoir):

  • در خودروهای قدیمی‌تر و برخی مدل‌های جدیدتر.

  • این مخزن تحت فشار نیست و یک درب ساده دارد.

  • مایع اضافی از رادیاتور به آن سرریز می‌شود و در صورت لزوم به رادیاتور بازمی‌گردد.

  • درب فشار اصلی روی رادیاتور قرار دارد.

• منبع انبساط تحت فشار (Pressurized Expansion Tank):

  • در اکثر خودروهای مدرن.

  • این مخزن بخشی تحت فشار از سیستم خنک‌کننده است و درب فشار اصلی سیستم روی همین مخزن قرار دارد.

  • مایع خنک‌کننده مستقیماً و به صورت فعال در این مخزن منبسط و منقبض می‌شود.

نشانه‌های فرسودگی و خرابی

مخزن سرریز/منبع انبساط با گذشت زمان می‌تواند دچار فرسودگی و خرابی شود:

• نشت مایع خنک‌کننده: شایع‌ترین مشکل. پلاستیک مخزن با گذشت زمان و قرار گرفتن در معرض حرارت و مواد شیمیایی، شکننده شده و دچار ترک یا سوراخ می‌شود. این نشتی می‌تواند باعث کاهش سطح مایع و گرم شدن موتور شود.

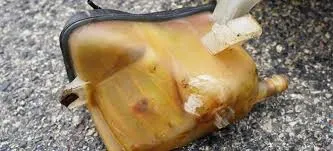

• تغییر رنگ و کدورت مخزن: پلاستیک مخزن به مرور زمان کدر و زرد رنگ می‌شود که نشان‌دهنده فرسودگی و ضعف آن است.

• خرابی درب مخزن (Pressure Cap): اگر درب مخزن (در نوع تحت فشار) یا درب رادیاتور (در نوع سرریز) خراب باشد، سیستم قادر به حفظ فشار صحیح نخواهد بود که منجر به کاهش نقطه جوش و احتمال جوش آوردن موتور می‌شود.

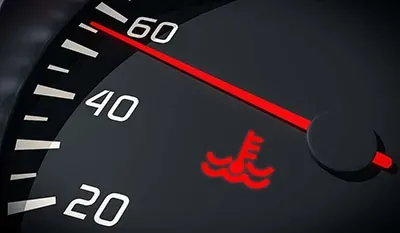

• فعال شدن چراغ هشدار سطح پایین مایع خنک‌کننده: در خودروهای مجهز به سنسور سطح، خرابی سنسور یا کاهش واقعی سطح مایع باعث روشن شدن این چراغ می‌شود.

• بوی مایع خنک‌کننده: اگر مخزن نشتی داشته باشد، ممکن است بوی شیرین مایع خنک‌کننده در اطراف موتور حس شود.

روش‌های تعمیر و نگهداری

مخزن سرریز/منبع انبساط معمولاً قطعه‌ای است که در صورت خرابی باید تعویض شود و قابل تعمیر نیست.

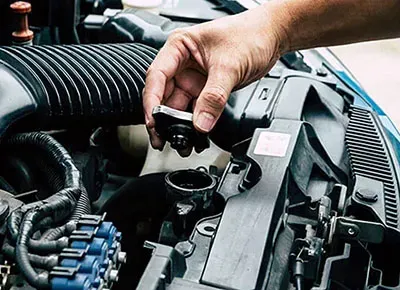

• بازرسی بصری منظم: به صورت منظم سطح مایع خنک‌کننده را (در حالت سرد موتور و بین خطوط MIN و MAX) بررسی کنید. همچنین، بدنه مخزن را از نظر وجود ترک، نشتی یا تغییر رنگ شدید کنترل کنید.

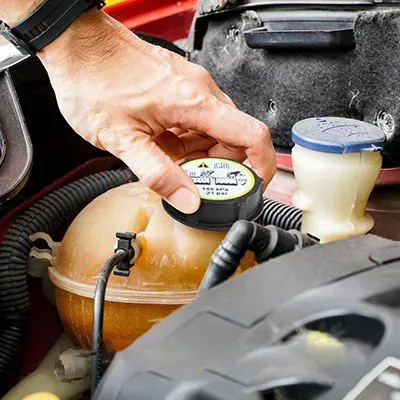

• بررسی درب مخزن: درب مخزن (به خصوص درب فشار) را به صورت دوره‌ای (مثلاً هر ۵۰,۰۰۰ کیلومتر) از نظر سلامت واشرها و فنرها بررسی کنید. درب خراب می‌تواند باعث جوش آوردن موتور شود.

• استفاده از مایع خنک‌کننده مناسب: همیشه از مایع خنک‌کننده (ضدیخ/ضدجوش) با مشخصات و رنگ توصیه شده توسط سازنده خودرو استفاده کنید. مایعات نامناسب می‌توانند به پلاستیک مخزن و سایر اجزا آسیب برسانند.

• هوای‌گیری سیستم: پس از هرگونه تعمیر در سیستم خنک‌کننده، باید به درستی هوای سیستم را خارج کرد تا هوا در مخزن یا رادیاتور حبس نشود.

• تعویض مخزن: در صورت مشاهده ترک، نشتی یا کدورت شدید، باید مخزن را با یک نمونه جدید و با کیفیت (ترجیحاً اصلی) جایگزین کرد.

فناوری‌های نوین

در زمینه مخازن سرریز و سیستم‌های خنک‌کننده، نوآوری‌ها بر روی بهبود دوام و کارایی متمرکز شده‌اند:

• مواد پلاستیکی پیشرفته: استفاده از پلیمرهای مهندسی شده با مقاومت حرارتی و شیمیایی بالاتر برای افزایش طول عمر مخزن.

• طراحی‌های یکپارچه: در برخی موتورهای مدرن، مخزن انبساط به صورت یکپارچه با سایر اجزای سیستم خنک‌کننده (مانند رادیاتور یا برخی اتصالات) طراحی می‌شود تا پیچیدگی را کاهش دهد.

• سنسورهای سطح هوشمند: سنسورهای سطح مایع خنک‌کننده با دقت بالاتر که قادر به اندازه‌گیری مداوم سطح و گزارش دقیق به ECU هستند و می‌توانند هشدارهای پیشگیرانه را ارائه دهند.

• سیستم‌های خنک‌کننده فعال: در خودروهای هیبریدی و الکتریکی، سیستم‌های مدیریت حرارتی پیچیده‌تری وجود دارد که ممکن است شامل چندین مخزن انبساط برای مدارهای خنک‌کننده مختلف (موتور احتراقی، باتری، اینورتر) باشد.

سوالات متداول

• وظیفه اصلی منبع انبساط چیست؟

  • جبران تغییر حجم مایع خنک‌کننده و حفظ فشار سیستم.

• چراغ هشدار مایع خنک‌کننده در داشبورد به چه معناست؟

  • نشان‌دهنده کاهش سطح مایع خنک‌کننده است و باید فوراً بررسی شود.

• آیا می‌توان به جای مایع خنک‌کننده، آب معمولی در مخزن ریخت؟

  • خیر. آب معمولی فاقد خواص ضد یخ، ضد جوش و ضد خورندگی است و به سیستم آسیب می‌رساند.

• هر چند وقت یکبار باید سطح مایع خنک‌کننده را بررسی کرد؟

  • به صورت منظم (مثلاً هر هفته یا هر ماه یک بار) و قبل از سفرهای طولانی.

• درب مخزن چه نقشی دارد؟

  • در نوع تحت فشار، درب وظیفه حفظ فشار سیستم و افزایش نقطه جوش را بر عهده دارد.

جمع‌بندی

مخزن سرریز یا منبع انبساط، با وجود سادگی ظاهری، نقشی حیاتی در سلامت سیستم خنک‌کننده و در نتیجه کل موتور خودرو ایفا می‌کند. این قطعه با مدیریت دقیق تغییرات حجم مایع خنک‌کننده و در سیستم‌های مدرن، حفظ فشار بهینه، از جوش آمدن موتور و آسیب‌های جدی به رادیاتور و شلنگ‌ها جلوگیری می‌کند. بازرسی منظم، استفاده از مایع خنک‌کننده صحیح و تعویض به موقع مخزن فرسوده، گامی اساسی در تضمین عملکرد پایدار و طول عمر موتور خودرو است.
