سوپاپ موتور یک قطعه مکانیکی حیاتی در موتورهای احتراق داخلی است که وظیفه کنترل ورود مخلوط سوخت و هوا به داخل سیلندر و خروج دودهای ناشی از احتراق را بر عهده دارد. سوپاپ‌ها با باز و بسته شدن به موقع خود، زمان‌بندی دقیق فرآیندهای تنفس و تخلیه سیلندر را تنظیم می‌کنند و نقش کلیدی در عملکرد صحیح و کارآمد موتور ایفا می‌کنند.
تصویر پیشنهادی: نمایی برش خورده از سرسیلندر یک موتور که سوپاپ‌ها، نشیمنگاه سوپاپ و فنر سوپاپ به وضوح دیده می‌شوند.
۲. اهمیت
سوپاپ‌های موتور از جنبه‌های مختلف برای عملکرد صحیح خودرو اهمیت دارند:
- عملکرد موتور: باز و بسته شدن دقیق سوپاپ‌ها امکان ورود سوخت و هوا به سیلندر برای احتراق و خروج گازهای حاصل از آن را فراهم می‌کند. بدون عملکرد صحیح سوپاپ‌ها، فرآیند احتراق به درستی انجام نمی‌شود و موتور قادر به تولید قدرت نخواهد بود.
- کارایی: زمان‌بندی صحیح باز و بسته شدن سوپاپ‌ها به بهینه‌سازی فرآیند احتراق کمک کرده و در نتیجه راندمان سوخت و قدرت خروجی موتور بهبود می‌یابد.
- آلایندگی: کنترل دقیق خروج دودها از طریق سوپاپ‌ها به کاهش آلایندگی‌های خروجی از اگزوز کمک می‌کند.
- طول عمر موتور: عملکرد صحیح سوپاپ‌ها از آسیب دیدن سایر قطعات موتور ناشی از احتراق ناقص یا فشار نامناسب جلوگیری می‌کند و در نتیجه به افزایش طول عمر موتور کمک می‌کند.
۳. ساختار و اجزا

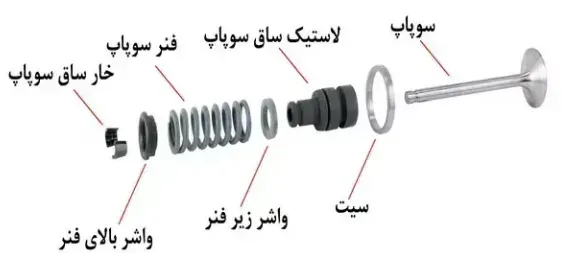

سوپاپ موتور معمولاً از اجزای اصلی زیر تشکیل شده است:
- ساق سوپاپ (Valve Stem): یک میله استوانه‌ای شکل که بدنه اصلی سوپاپ را تشکیل می‌دهد و در داخل راهنمای سوپاپ حرکت می‌کند.
- سر سوپاپ (Valve Head): قسمت پهن و دایره‌ای شکل در انتهای ساق سوپاپ است که در هنگام بسته بودن، نشیمنگاه سوپاپ را آب‌بندی می‌کند و از خروج یا ورود سیالات جلوگیری می‌کند.
- نشیمنگاه یا سیت سوپاپ (Valve Seat): یک حلقه فلزی سخت است که در داخل سرسیلندر قرار می‌گیرد و سر سوپاپ بر روی آن می‌نشیند و آب‌بندی می‌کند. نشیمنگاه‌ها معمولاً از جنس آلیاژهای مقاوم به حرارت و سایش ساخته می‌شوند.
- فنر سوپاپ (Valve Spring): یک فنر قوی است که وظیفه بستن سوپاپ پس از باز شدن را بر عهده دارد و از لرزش‌های ناخواسته سوپاپ جلوگیری می‌کند.
- نگهدارنده فنر سوپاپ (Valve Spring Retainer): قطعه‌ای است که در انتهای ساق سوپاپ قرار می‌گیرد و فنر سوپاپ را در جای خود محکم نگه می‌دارد.
- خارهای سوپاپ (Valve Keepers or Cotters): دو قطعه کوچک مخروطی شکل هستند که در شیارهای انتهای ساق سوپاپ قرار می‌گیرند و نگهدارنده فنر را به ساق سوپاپ قفل می‌کنند.
- راهنمای سوپاپ (Valve Guide): یک استوانه فلزی است که در داخل سرسیلندر قرار می‌گیرد و ساق سوپاپ در داخل آن حرکت رفت و برگشتی دارد. راهنما از لقی بیش از حد سوپاپ جلوگیری می‌کند.
بهترین سوپاپ و اجزای آن را از اسکار خریداری کنید
۴. نحوه عملکرد
عملکرد سوپاپ‌های موتور به طور خلاصه به شرح زیر است:

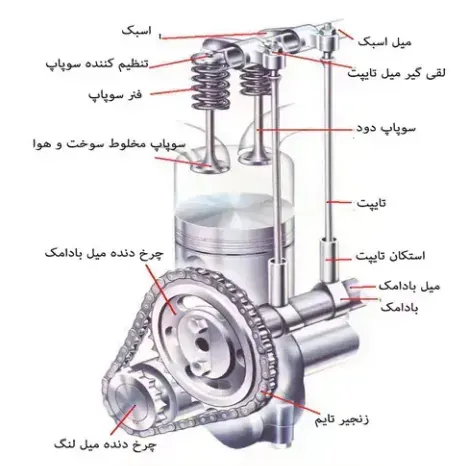

- باز شدن سوپاپ: میل بادامک (Camshaft) که توسط تسمه تایم یا زنجیر تایم به میل لنگ (Crankshaft) متصل است، دارای برجستگی‌هایی (بادامک) است. با چرخش میل بادامک، این برجستگی‌ها به پیرو سوپاپ (Valve Follower) یا تایپیت (Tappet) فشار وارد می‌کنند.
- انتقال نیرو: حرکت پیرو سوپاپ یا تایپیت به ساق سوپاپ منتقل شده و بر نیروی فنر سوپاپ غلبه می‌کند.
- حرکت سوپاپ: در نتیجه، سوپاپ از نشیمنگاه خود بلند شده و باز می‌شود. این عمل باعث ایجاد مسیری برای ورود مخلوط سوخت و هوا به داخل سیلندر (در سوپاپ هوا یا ورودی) یا خروج دودهای ناشی از احتراق از سیلندر (در سوپاپ دود یا خروجی) می‌شود.
- بسته شدن سوپاپ: با چرخش بیشتر میل بادامک، برجستگی از روی پیرو سوپاپ یا تایپیت عبور می‌کند. در این حالت، نیروی فنر سوپاپ، ساق سوپاپ را به سمت پایین فشار داده و سر سوپاپ را محکم بر روی نشیمنگاه خود می‌نشاند و مسیر عبور سیالات را مسدود می‌کند.
- تکرار سیکل: این فرآیند باز و بسته شدن سوپاپ‌ها به طور مداوم و با زمان‌بندی بسیار دقیق در طول چرخه کار موتور تکرار می‌شود.
ارتباط با سایر اجزا: سوپاپ‌ها به طور مستقیم با سرسیلندر (محل قرارگیری نشیمنگاه و راهنما)، میل بادامک (مسئول باز کردن سوپاپ)، تسمه یا زنجیر تایم (هماهنگ کننده حرکت میل لنگ و میل بادامک)، پیرو سوپاپ یا تایپیت (انتقال دهنده نیرو)، و فنر سوپاپ در ارتباط هستند. زمان‌بندی دقیق باز و بسته شدن سوپاپ‌ها با حرکت پیستون‌ها و فرآیند احتراق هماهنگ است.
۵. انواع

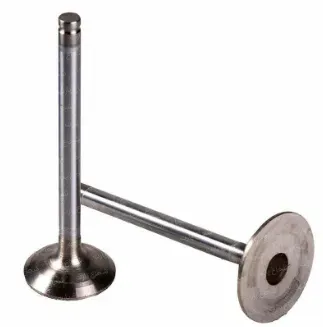

سوپاپ‌های موتور بر اساس محل قرارگیری و وظیفه‌ای که بر عهده دارند به دو نوع اصلی تقسیم می‌شوند:
- سوپاپ هوا یا ورودی (Intake Valve): این سوپاپ‌ها وظیفه باز شدن برای ورود مخلوط سوخت و هوا (یا فقط هوا در موتورهای دیزلی) به داخل سیلندر را بر عهده دارند. سوپاپ‌های هوا معمولاً بزرگتر از سوپاپ‌های دود هستند تا حجم بیشتری از مخلوط را وارد سیلندر کنند و معمولاً در معرض دمای پایین‌تری قرار دارند.
- سوپاپ دود یا خروجی (Exhaust Valve): این سوپاپ‌ها وظیفه باز شدن برای خروج گازهای ناشی از احتراق از سیلندر به سمت منیفولد دود و سپس اگزوز را بر عهده دارند. سوپاپ‌های دود به دلیل قرار گرفتن در معرض دمای بسیار بالا و گازهای خورنده، معمولاً از جنس آلیاژهای مقاوم‌تر به حرارت ساخته می‌شوند و ممکن است دارای پوشش‌های خاصی باشند.
۶. نشانه‌های خرابی
خرابی سوپاپ‌های موتور می‌تواند منجر به مشکلات جدی در عملکرد موتور شود. برخی از نشانه‌های رایج خرابی سوپاپ عبارتند از:
- کاهش قدرت موتور: اگر سوپاپ‌ها به درستی آب‌بندی نکنند یا به موقع باز و بسته نشوند، راندمان احتراق کاهش یافته و موتور قدرت کمتری تولید می‌کند.
- افزایش مصرف سوخت: احتراق ناقص ناشی از عملکرد نادرست سوپاپ‌ها می‌تواند منجر به افزایش مصرف سوخت شود.
- صدای غیرعادی از موتور: صداهای تق تق، ضربه زدن یا فیس فیس از ناحیه سرسیلندر می‌تواند ناشی از خرابی سوپاپ، لقی بیش از حد یا برخورد آن با پیستون باشد.
- لرزش موتور در حالت دور آرام: عملکرد نامنظم سیلندرها به دلیل مشکلات سوپاپ می‌تواند باعث لرزش غیرعادی موتور در حالت دور آرام شود.
- خروج دود غیرعادی از اگزوز: احتراق ناقص می‌تواند منجر به خروج دود با رنگ غیرعادی (مانند آبی یا سیاه) از اگزوز شود.
- روشن شدن چراغ چک موتور (Check Engine Light): مشکلات مربوط به سوپاپ‌ها می‌تواند توسط سنسورهای موتور تشخیص داده شده و باعث روشن شدن چراغ چک شود.
- کمپرس کم: نشتی از سوپاپ‌های بسته می‌تواند باعث کاهش فشار تراکم در سیلندر شود که منجر به بد روشن شدن موتور و کاهش قدرت آن می‌شود.
۷. روش‌های تعمیر و نگهداری
نگهداری صحیح از موتور و سیستم روغن‌کاری آن می‌تواند به افزایش طول عمر سوپاپ‌ها کمک کند. برخی از اقدامات پیشگیرانه و روش‌های تعمیر عبارتند از:
- تعویض منظم روغن موتور: روغن موتور تمیز و با کیفیت، قطعات متحرک موتور از جمله ساق سوپاپ و راهنمای سوپاپ را روانکاری کرده و از سایش آن‌ها جلوگیری می‌کند.
- رعایت دوره‌های تعویض تسمه تایم/زنجیر تایم: خرابی تسمه یا زنجیر تایم می‌تواند منجر به برخورد سوپاپ‌ها با پیستون و آسیب جدی به آن‌ها شود.
- تنظیم لقی سوپاپ (در صورت نیاز): در برخی موتورها، لقی سوپاپ باید به صورت دوره‌ای تنظیم شود تا از عملکرد صحیح آن‌ها اطمینان حاصل شود.
- تمیز کردن کربن از روی سوپاپ‌ها: تجمع کربن ناشی از احتراق می‌تواند باعث چسبیدن سوپاپ‌ها یا آب‌بندی نامناسب آن‌ها شود. در برخی موارد، می‌توان با استفاده از مواد شوینده مخصوص یا روش‌های دیگر، کربن را تمیز کرد.
- تعویض سوپاپ‌های آسیب دیده: در صورت خم شدن، سوختن یا آسیب دیدن سوپاپ‌ها، باید آن‌ها را تعویض کرد. این کار معمولاً نیاز به باز کردن سرسیلندر و انجام تراشکاری و آب‌بندی مجدد نشیمنگاه‌ها دارد و یک کار تخصصی است.
۸. فناوری‌های نوین
در زمینه طراحی و عملکرد سوپاپ‌های موتور، فناوری‌های نوینی در حال توسعه و استفاده هستند:
- زمان‌بندی متغیر سوپاپ (Variable Valve Timing - VVT): این فناوری به موتور اجازه می‌دهد تا زمان باز و بسته شدن سوپاپ‌ها را بر اساس دور موتور و بار وارده تنظیم کند. این امر منجر به بهبود راندمان سوخت، افزایش قدرت و کاهش آلایندگی می‌شود.
- بالابر متغیر سوپاپ (Variable Valve Lift - VVL): این فناوری علاوه بر زمان‌بندی، میزان باز شدن سوپاپ‌ها را نیز تغییر می‌دهد. این امر کنترل دقیق‌تری بر جریان هوا و سوخت ورودی به سیلندر فراهم می‌کند.
- سوپاپ‌های الکترومغناطیسی (Electromagnetic Valves): در این سیستم، به جای استفاده از میل بادامک، سوپاپ‌ها توسط نیروی الکترومغناطیسی باز و بسته می‌شوند. این فناوری امکان کنترل بسیار دقیق و سریع سوپاپ‌ها را فراهم می‌کند و پتانسیل بهبود چشمگیر عملکرد موتور را دارد.
- مواد پیشرفته: استفاده از آلیاژهای سبک و مقاوم به حرارت و سایش در ساخت سوپاپ‌ها به کاهش وزن قطعات متحرک و افزایش طول عمر آن‌ها کمک می‌کند.
۹. سوالات متداول
- وظیفه اصلی سوپاپ موتور چیست؟
- کنترل ورود مخلوط سوخت و هوا به سیلندر و خروج دودهای ناشی از احتراق.
- چند نوع سوپاپ در موتور وجود دارد؟
- به طور کلی دو نوع: سوپاپ هوا (ورودی) و سوپاپ دود (خروجی).
- علت صدای تق تق از موتور چیست؟
- می‌تواند دلایل مختلفی داشته باشد، از جمله لقی زیاد سوپاپ، خرابی تایپیت یا برخورد سوپاپ با پیستون.
- آیا می‌توان از خرابی سوپاپ پیشگیری کرد؟
- با تعویض منظم روغن موتور و رعایت دوره‌های تعویض تسمه تایم/زنجیر تایم می‌توان خطر خرابی سوپاپ را کاهش داد.
- چه اتفاقی می‌افتد اگر سوپاپ موتور خراب شود؟
- می‌تواند منجر به کاهش قدرت موتور، افزایش مصرف سوخت، صدای غیرعادی، لرزش موتور و حتی آسیب جدی به سایر قطعات موتور شود.
تصویر پیشنهادی: یک اینفوگرافیک کوچک که به صورت خلاصه به این سوالات متداول پاسخ می‌دهد.
۱۰. جمع‌بندی
سوپاپ‌های موتور قطعاتی دقیق و حیاتی هستند که عملکرد صحیح آن‌ها برای کارکرد بهینه موتور ضروری است. شناخت انواع، ساختار، نحوه عملکرد و علائم خرابی سوپاپ‌ها می‌تواند به تشخیص زودهنگام مشکلات و جلوگیری از آسیب‌های جدی‌تر کمک کند. پیشرفت‌های فناوری در زمینه زمان‌بندی و بالابر متغیر سوپاپ و همچنین استفاده از مواد پیشرفته، به بهبود عملکرد و کارایی موتورهای مدرن کمک شایانی کرده است. نگهداری صحیح و توجه به نشانه‌های هشدار دهنده می‌تواند عمر مفید سوپاپ‌های موتور را افزایش دهد.
