مقدمه و تعریف
تیغه فن که به آن پروانه فن نیز گفته می‌شود، بخش متحرک اصلی مجموعه فن رادیاتور یا فن خنک‌کننده موتور در خودرو است. وظیفه این تیغه‌ها، مکش هوا از محیط بیرونی (معمولاً از طریق جلوپنجره خودرو) و عبور دادن آن از میان پره‌های رادیاتور است. این جریان هوا به دفع حرارت از مایع خنک‌کننده داغ در رادیاتور کمک کرده و دمای موتور را در محدوده عملکرد بهینه نگه می‌دارد.
اهمیت
تیغه‌های فن برای سیستم خنک‌کاری و سلامت کلی موتور بسیار مهم هستند:
- دفع حرارت موتور: در سرعت‌های پایین یا زمانی که خودرو متوقف است (مانند ترافیک)، جریان هوای طبیعی کافی نیست تا حرارت رادیاتور را دفع کند. تیغه‌های فن با ایجاد جریان اجباری هوا، به رادیاتور کمک می‌کنند تا مایع خنک‌کننده را خنک کرده و از گرم شدن بیش از حد موتور جلوگیری کنند.
- عملکرد بهینه موتور: موتورها در یک محدوده دمایی خاص بهترین بازدهی را دارند. تیغه‌های فن با حفظ این دما، به راندمان سوخت و توان خروجی موتور کمک می‌کنند.
- جلوگیری از آسیب دیدگی: گرمای بیش از حد می‌تواند به قطعات حیاتی موتور مانند سرسیلندر، واشر سرسیلندر، پیستون‌ها و یاتاقان‌ها آسیب‌های جدی و پرهزینه وارد کند. عملکرد صحیح تیغه‌های فن از این آسیب‌ها پیشگیری می‌کند.
- افزایش عمر قطعات: با حفظ دمای مناسب، تیغه‌های فن به افزایش طول عمر سایر اجزای سیستم خنک‌کاری و کل موتور کمک می‌کنند.
ساختار و اجزا
تیغه‌های فن معمولاً از اجزای اصلی زیر تشکیل شده‌اند:

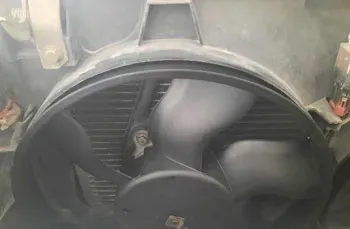

- تیغه‌ها : قسمت‌های اصلی و بال شکل که وظیفه مکش و پرتاب هوا را بر عهده دارند. تعداد، شکل و زاویه این تیغه‌ها بر اساس طراحی و نیاز خنک‌کاری موتور متفاوت است. معمولاً از پلاستیک مقاوم (مانند پلی پروپیلن) یا فلز (در خودروهای قدیمی‌تر یا سنگین) ساخته می‌شوند.
- هاب مرکزی : قسمتی که تیغه‌ها به آن متصل می‌شوند و فن بر روی شفت موتور (در فن‌های مکانیکی) یا شفت موتور الکتریکی (در فن‌های برقی) نصب می‌شود.
- محفظه فن یا شلنگ : این قطعه یک پوشش پلاستیکی یا فلزی است که دور تا دور فن و رادیاتور را احاطه می‌کند. وظیفه آن کانالیزه کردن جریان هوا از طریق پره‌های رادیاتور و جلوگیری از هدر رفتن هوا به اطراف است.
نکته: تیغه‌های فن به ندرت به صورت جداگانه تعویض می‌شوند و معمولاً به صورت یک مجموعه کامل با موتور فن (در فن‌های برقی) یا کلاچ فن (در فن‌های مکانیکی) عرضه می‌شوند.
نحوه عملکرد
تیغه‌های فن به طور مستقیم حرکتی تولید نمی‌کنند، اما با چرخش خود جریان هوا را ایجاد می‌کنند:
- دریافت نیرو: تیغه‌های فن به شفت موتور فن (در فن‌های برقی) یا به شفت واتر پمپ/میل لنگ از طریق کلاچ فن (در فن‌های مکانیکی) متصل هستند.
- چرخش تیغه‌ها: با روشن شدن موتور فن (هنگامی که سنسور دما گرمای بیش از حد را تشخیص دهد) یا با چرخش مداوم تسمه (در فن‌های مکانیکی)، تیغه‌ها شروع به چرخش سریع می‌کنند.
- ایجاد جریان هوا: شکل و زاویه تیغه‌ها به گونه‌ای است که با چرخش خود، هوا را از یک سمت (معمولاً جلو) به سمت دیگر (عقب رادیاتور) مکش کرده و به صورت یک جریان قوی از میان پره‌های رادیاتور عبور می‌دهند.
- دفع حرارت: این جریان هوا، حرارت را از پره‌های رادیاتور جذب کرده و به خارج از خودرو هدایت می‌کند و باعث خنک شدن مایع خنک‌کننده می‌شود.
- کنترل دما: سنسورهای دما، دمای مایع خنک‌کننده را پایش می‌کنند. در فن‌های برقی، زمانی که دما از حد معینی بالاتر رود، فن روشن شده و با کاهش دما، خاموش می‌شود.
ارتباط با سایر اجزا: تیغه‌های فن با موتور فن الکتریکی یا کلاچ فن (در فن‌های مکانیکی)، رادیاتور (برای عبور هوا)، شلنگ فن (کانالیزه کردن هوا)، و سنسور دمای آب (برای کنترل روشن/خاموش شدن فن برقی) ارتباط مستقیم دارند.
انواع
تیغه‌های فن به خودی خود انواع متفاوتی ندارند، اما مجموعه فن‌ها بر اساس نحوه به حرکت درآمدن تیغه‌ها به دو نوع اصلی تقسیم می‌شوند:
- فن مکانیکی:
- در خودروهای قدیمی‌تر و برخی خودروهای سنگین‌تر رایج است.
- تیغه‌ها مستقیماً به شفت واتر پمپ یا میل لنگ متصل هستند و با دور موتور می‌چرخند.
- معمولاً دارای یک کلاچ فن (Fan Clutch) هستند که سرعت چرخش تیغه‌ها را بر اساس دمای موتور تنظیم می‌کند. کلاچ فن از نوع ویسکوز (ژله‌ای) است.
- مزایا: ساده‌تر، ارزان‌تر در تولید اولیه.
- معایب: مصرف انرژی بیشتر (همیشه می‌چرخد)، صدای بیشتر، کنترل دمای کمتر دقیق.
- فن الکتریکی :
- رایج‌ترین نوع در خودروهای مدرن.
- تیغه‌ها توسط یک موتور الکتریکی کوچک به حرکت درمی‌آیند.
- روشن/خاموش شدن و سرعت چرخش فن توسط واحد کنترل موتور (ECU) بر اساس اطلاعات سنسور دما کنترل می‌شود.
- مزایا: کنترل دمای دقیق‌تر، مصرف انرژی کمتر (فقط در صورت نیاز روشن می‌شود)، صدای کمتر، امکان کار کردن فن پس از خاموش شدن موتور برای خنک‌کاری.
- معایب: پیچیدگی بیشتر، هزینه بالاتر، ممکن است نیاز به تعویض موتور فن باشد.
نشانه‌های خرابی
خرابی تیغه‌های فن یا مجموعه فن می‌تواند منجر به مشکلات جدی در سیستم خنک‌کاری شود. نشانه‌ها عبارتند از:
- گرم شدن بیش از حد موتور : شایع‌ترین نشانه، به خصوص در ترافیک یا سرعت‌های پایین.
- عدم چرخش فن: فن روشن نمی‌شود یا به طور نامنظم کار می‌کند.
- صدای غیرعادی فن: صدای زوزه، غرش، کوبش، تق تق یا صدای برخورد از ناحیه فن. این می‌تواند به دلیل تاب برداشتن تیغه‌ها، شکستگی تیغه، خرابی بلبرینگ موتور فن یا کلاچ فن باشد.
- لرزش فن: لرزش بیش از حد فن در حین چرخش که می‌تواند به دلیل عدم بالانس بودن تیغه‌ها یا خرابی بلبرینگ‌ها باشد.
- کاهش کارایی کولر گازی: اگر فن رادیاتور به درستی کار نکند، کندانسور کولر نیز خنک نمی‌شود و کولر باد خنک تولید نمی‌کند.
- چراغ هشدار دما: روشن شدن چراغ هشدار دمای موتور در داشبورد.
روش‌های تعمیر و نگهداری
تیغه‌های فن به خودی خود نیاز به نگهداری خاصی ندارند، اما بازرسی منظم کل مجموعه فن ضروری است:
- بازرسی بصری: به طور دوره‌ای تیغه‌ها را از نظر شکستگی، ترک، تاب‌برداشتگی یا هرگونه آسیب دیگر بررسی کنید.
- تمیز نگه داشتن: تجمع گرد و غبار، حشرات و سایر آلودگی‌ها روی تیغه‌ها می‌تواند بالانس فن را بر هم زده و کارایی آن را کاهش دهد.
- بررسی عملکرد فن: اطمینان حاصل کنید که فن به موقع روشن و خاموش می‌شود و با سرعت مناسب می‌چرخد. (برای فن برقی: با روشن کردن کولر یا اجازه دادن به موتور تا گرم شود، عملکرد فن را بررسی کنید).
- بررسی کلاچ فن (در فن‌های مکانیکی): بررسی کنید که کلاچ فن به درستی درگیر می‌شود و فن با سرعت مناسب می‌چرخد.
در صورت بروز مشکل:

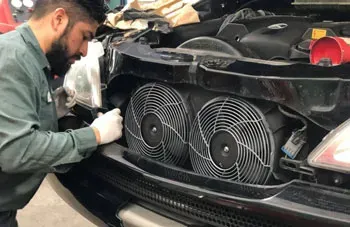

- تعویض مجموعه فن: در صورت شکستگی تیغه، تاب‌برداشتگی شدید یا خرابی موتور فن/کلاچ فن، کل مجموعه فن باید تعویض شود. تیغه‌ها معمولاً به صورت جداگانه تعویض نمی‌شوند.
- بررسی سنسور و سیم‌کشی: در فن‌های برقی، مشکل ممکن است از سنسور دما، رله فن یا سیم‌کشی باشد.
فناوری‌های نوین
در زمینه طراحی و کنترل فن‌های خنک‌کننده، فناوری‌های نوینی در حال توسعه و استفاده هستند:
- فن‌های دور متغیر الکترونیکی: این فن‌ها قادرند سرعت چرخش خود را به صورت پیوسته و دقیق بر اساس نیاز خنک‌کاری تنظیم کنند (برخلاف فن‌های دو سرعته یا تک سرعته). این امر منجر به کنترل دمای بهینه‌تر، مصرف انرژی کمتر و صدای کمتر می‌شود.
- طراحی بهینه تیغه : با استفاده از شبیه‌سازی‌های کامپیوتری و دینامیک سیالات محاسباتی (CFD)، تیغه‌ها به گونه‌ای طراحی می‌شوند که حداکثر جریان هوا را با حداقل صدا و مصرف انرژی تولید کنند.
- مواد سبک وزن و با دوام: استفاده از پلاستیک‌های تقویت شده با الیاف یا مواد کامپوزیتی برای ساخت تیغه‌ها که ضمن کاهش وزن، مقاومت بیشتری در برابر ضربه و حرارت دارند.
- فن‌های با قابلیت تشخیص خطا: برخی فن‌های پیشرفته دارای سنسورهایی هستند که می‌توانند مشکلات داخلی مانند خرابی بلبرینگ یا عدم بالانس را تشخیص داده و به سیستم کنترل موتور گزارش دهند.
۹. سوالات متداول
- اگر فن رادیاتور کار نکند چه اتفاقی می‌افتد؟
- موتور به سرعت گرم می‌شود و در نهایت ممکن است آسیب جدی ببیند.
- چرا فن رادیاتور روشن نمی‌شود؟
- دلایل مختلفی دارد: خرابی موتور فن، رله فن، فیوز، سنسور دما، یا مشکل در سیم‌کشی.
- چه زمانی باید تیغه فن را تعویض کرد؟
- در صورت شکستگی، ترک خوردگی، تاب‌برداشتگی یا هرگونه آسیب که منجر به صدای غیرعادی یا لرزش شود. معمولاً کل مجموعه فن تعویض می‌شود.
- فرق فن مکانیکی و فن الکتریکی چیست؟
- فن مکانیکی همیشه با دور موتور می‌چرخد (و توسط کلاچ فن کنترل می‌شود)، در حالی که فن الکتریکی توسط موتور الکتریکی کار می‌کند و با سنسور دما کنترل می‌شود.
- صدای غیرعادی از فن نشانه چیست؟
- ممکن است نشانه‌ای از خرابی بلبرینگ موتور فن، شکستگی/تاب‌برداشتگی تیغه‌ها یا مشکل در کلاچ فن باشد.
۱۰. جمع‌بندی
تیغه فن، هرچند یک قطعه به ظاهر ساده است، اما در کنار مجموعه فن رادیاتور، نقش حیاتی در حفظ دمای بهینه موتور و جلوگیری از گرمای بیش از حد ایفا می‌کند. این قطعه با ایجاد جریان هوای اجباری، به رادیاتور کمک می‌کند تا حرارت را دفع کرده و سلامت موتور را تضمین کند. شناخت انواع، نحوه عملکرد، و علائم خرابی تیغه فن و مجموعه فن برای هر مالک خودرو ضروری است. بازرسی‌های دوره‌ای و اقدام به موقع برای تعویض در صورت نیاز، می‌تواند از هزینه‌های گزاف تعمیر موتور جلوگیری کرده و ایمنی رانندگی را افزایش دهد.
