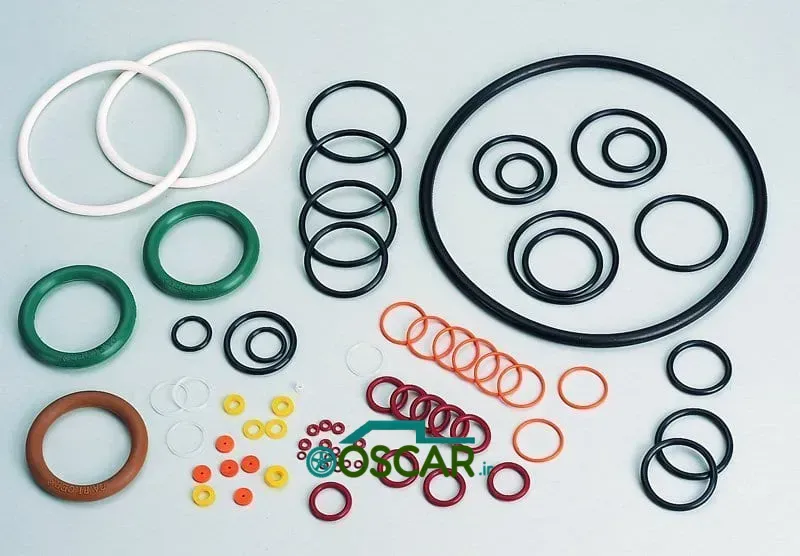

اورینگ‌ها

اورینگ (O-Ring) یک حلقه آب‌بندی مکانیکی به شکل چنبره (توروس) است. این قطعه کوچک، معمولاً از جنس الاستومر (مانند لاستیک)، در یک شیار فشرده شده و بین دو یا چند بخش برای ایجاد یک آب‌بندی در برابر عبور سیال (مایع یا گاز) استفاده می‌شود. اورینگ‌ها به دلیل سادگی طراحی، قابلیت اطمینان بالا و هزینه نسبتاً پایین، یکی از رایج‌ترین و پرکاربردترین انواع آب‌بندی در طیف وسیعی از صنایع، از خودرو و هوافضا گرفته تا صنایع پزشکی و نفت و گاز، محسوب می‌شوند.

اهمیت

اورینگ‌ها به دلایل متعدد برای عملکرد صحیح، ایمنی و طول عمر سیستم‌های مکانیکی اهمیت بالایی دارند:

• آب‌بندی موثر سیالات: مهم‌ترین وظیفه اورینگ، جلوگیری از نشت مایعات (مانند روغن، سوخت، آب، مایع ترمز) یا گازها (مانند هوا، مبرد) بین دو سطح متصل است. این امر برای حفظ فشار سیستم، جلوگیری از آلودگی و اطمینان از عملکرد صحیح ضروری است.

• جلوگیری از ورود آلودگی: علاوه بر جلوگیری از نشت سیال به بیرون، اورینگ‌ها از ورود آلودگی‌های خارجی (مانند گرد و غبار، آب، ذرات معلق) به داخل سیستم‌های حساس نیز جلوگیری می‌کنند.

• حفظ فشار سیستم: در سیستم‌های هیدرولیک و پنوماتیک، اورینگ‌ها با آب‌بندی نقاط اتصال، به حفظ فشار کاری سیستم کمک می‌کنند که برای انتقال نیرو و عملکرد موثر ضروری است.

• افزایش راندمان و ایمنی: نشت سیالات می‌تواند منجر به کاهش راندمان سیستم، خرابی قطعات و در موارد شدید، خطرات ایمنی (مانند نشت سوخت یا مایع ترمز) شود. اورینگ‌های سالم این خطرات را به حداقل می‌رسانند.

• جذب لرزش: در برخی کاربردها، اورینگ‌ها به دلیل ماهیت الاستیکی خود می‌توانند تا حدی لرزش‌ها را جذب کرده و به کاهش صدا کمک کنند.

ساختار و اجزا

اورینگ‌ها در اصل یک قطعه واحد هستند، اما در واقع، ترکیب مواد و شکل هندسی آن‌ها ساختار را تعیین می‌کند:

• شکل چنبره (توروس): شکل حلقه دایره‌ای با سطح مقطع گرد که مشخصه اصلی اورینگ است. این شکل امکان فشرده‌سازی یکنواخت و آب‌بندی موثر را فراهم می‌کند.

• جنس مواد: مهم‌ترین ویژگی یک اورینگ. جنس مواد تعیین‌کننده مقاومت آن در برابر دما، فشار، مواد شیمیایی و سایش است. رایج‌ترین مواد عبارتند از:

  • نیتریل بوتادین رابر (Nitrile Butadiene Rubber - NBR) یا بونا-ان (Buna-N): رایج‌ترین و ارزان‌ترین نوع، مقاوم در برابر روغن‌ها، سوخت‌ها و آب. برای کاربردهای عمومی.

  • فلورواستومر (Fluoroelastomer - FKM/Viton®): مقاوم در برابر دماهای بسیار بالا، مواد شیمیایی، سوخت‌ها و روغن‌های تهاجمی. برای کاربردهای سنگین و دما بالا.

  • اتیلن پروپیلن داین مونومر (Ethylene Propylene Diene Monomer - EPDM): مقاوم در برابر آب، بخار، ازن، اشعه UV و برخی اسیدها. برای سیستم‌های آب، ترمز (سیالات پایه گلیکول) و خنک‌کننده.

  • سیلیکون (Silicone - VMQ): مقاومت عالی در برابر دماهای بسیار بالا و پایین، انعطاف‌پذیری بالا. اما مقاومت مکانیکی و مقاومت در برابر روغن آن کمتر است.

  • پلی‌یورتان (Polyurethane - PU): مقاومت عالی در برابر سایش و فشار بالا.

  • فلوروسیلیکون (Fluorosilicone - FVMQ): خواص سیلیکون را با مقاومت فلورواستومرها در برابر سوخت و روغن ترکیب می‌کند.

  • کالرز (Kalrez® - FFKM): گران‌قیمت‌ترین نوع، مقاوم در برابر تقریباً تمام مواد شیمیایی و دماهای بسیار بالا. برای کاربردهای خاص و بسیار حساس.

• ابعاد (Dimensions): اورینگ‌ها با دو پارامتر اصلی تعریف می‌شوند:

  • قطر داخلی (Inner Diameter - ID): قطر دایره داخلی اورینگ.

  • قطر سطح مقطع (Cross-Sectional Diameter - CS) یا ضخامت: ضخامت "حلقه" اورینگ.

نحوه عملکرد

اورینگ‌ها بر پایه اصل فشرده‌سازی و تغییر شکل الاستیک برای ایجاد آب‌بندی عمل می‌کنند:

1. نصب در شیار (Gland/Groove): اورینگ در یک شیار (معمولاً مستطیلی شکل) که بین دو قطعه‌ای که قرار است آب‌بندی شوند، قرار می‌گیرد. ابعاد شیار و اورینگ به گونه‌ای طراحی می‌شوند که اورینگ کمی فشرده شود.

2. فشرده‌سازی اولیه (Initial Compression): هنگامی که دو قطعه به هم مونتاژ می‌شوند، اورینگ در داخل شیار فشرده می‌شود. این فشرده‌سازی باعث تغییر شکل سطح مقطع گرد اورینگ و ایجاد یک نیروی آب‌بندی اولیه می‌شود که از نشت در حالت استاتیک (بدون حرکت) جلوگیری می‌کند.

3. فعال‌سازی توسط فشار سیال (Pressure Activation): در سیستم‌های تحت فشار، سیال تحت فشار به سمت اورینگ حرکت می‌کند. این فشار، اورینگ را بیشتر فشرده کرده و آن را به سمت دیواره شیار می‌راند. این فشرده‌سازی اضافی (که به آن "فعال‌سازی توسط فشار" می‌گویند) نیروی آب‌بندی را افزایش داده و آب‌بندی را در برابر فشارهای بالاتر موثرتر می‌کند.

4. ماهیت الاستیک: به دلیل ماهیت الاستیک مواد اورینگ، هنگامی که فشار برداشته می‌شود، اورینگ به شکل اولیه خود بازمی‌گردد (یا تا حدی بازمی‌گردد)، که امکان آب‌بندی در چرخه‌های متوالی فشار را فراهم می‌کند.

کاربردها: اورینگ‌ها هم در کاربردهای استاتیک (Static) (که هیچ حرکت نسبی بین قطعات آب‌بندی شده وجود ندارد، مانند فلنج‌ها و درپوش‌ها) و هم در کاربردهای دینامیک (Dynamic) (که حرکت نسبی بین قطعات وجود دارد، مانند شفت‌های چرخشی یا پیستون‌های رفت و برگشتی) استفاده می‌شوند، هرچند برای کاربردهای دینامیک نیاز به طراحی دقیق‌تر و مواد مناسب‌تر است.

ارتباط با سایر اجزا: اورینگ‌ها با قطعاتی که آب‌بندی می‌کنند (مانند بلوک موتور، سرسیلندر، پمپ‌ها، شیرها، اتصالات لوله‌ها)، شیارهایی که در آن‌ها قرار می‌گیرند، و سیالاتی که آب‌بندی می‌کنند (روغن، سوخت، آب، هوا، مایع ترمز و...) ارتباط مستقیم دارند. انتخاب صحیح اورینگ بر اساس این سیالات و شرایط کاری (دما و فشار) بسیار حیاتی است.

انواع

اورینگ‌ها در درجه اول بر اساس جنس مواد و سپس بر اساس کاربرد یا استانداردهای خاص دسته‌بندی می‌شوند:

• بر اساس جنس مواد: همانطور که در بخش ۳ ذکر شد، انواع مختلفی از مواد پلیمری برای ساخت اورینگ‌ها استفاده می‌شود که هر کدام ویژگی‌ها و مقاومت‌های شیمیایی و حرارتی خاص خود را دارند. (NBR، FKM، EPDM، سیلیکون و غیره).

• بر اساس کاربرد:

  • اورینگ‌های استاتیک: برای آب‌بندی بین قطعات ثابت استفاده می‌شوند. طراحی شیار و فشرده‌سازی معمولاً ساده‌تر است.

  • اورینگ‌های دینامیک: برای آب‌بندی قطعاتی که نسبت به هم حرکت دارند (مانند شفت‌ها، پیستون‌ها) استفاده می‌شوند. این اورینگ‌ها نیاز به مقاومت بالا در برابر سایش، اصطکاک کم و روان‌کاری مناسب دارند.

• بر اساس استانداردها: اورینگ‌ها در سراسر جهان تحت استانداردهای مختلفی تولید می‌شوند که ابعاد و تلرانس‌های آن‌ها را مشخص می‌کند (مانند استانداردهای ISO 3601، AS568، JIS B2401).

فروش اینترنتی قطعات یدکی برای خودروهای ایرانی

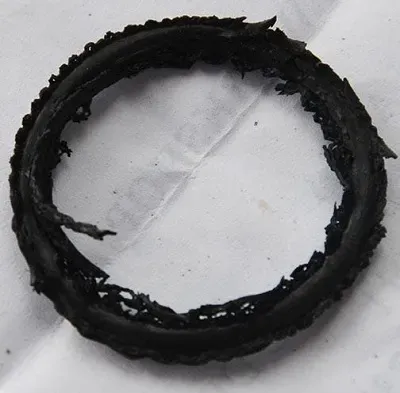

نشانه‌های فرسودگی و خرابی

اورینگ‌ها با گذشت زمان و قرار گرفتن در معرض حرارت، فشار، مواد شیمیایی و سایش دچار فرسودگی می‌شوند. نشانه‌های رایج خرابی اورینگ عبارتند از:

• نشت سیال: شایع‌ترین نشانه. مشاهده روغن، مایع خنک‌کننده، سوخت یا هر سیال دیگری در اطراف اتصالات یا محل آب‌بندی شده.

• ترک‌خوردگی یا سفت شدن: اورینگ‌های فرسوده ممکن است خاصیت ارتجاعی خود را از دست داده، سفت و شکننده شده، یا دچار ترک‌خوردگی‌های سطحی یا عمیق شوند.

• تغییر شکل (Permanent Set): اورینگ‌ها پس از فشرده‌سازی طولانی مدت یا قرار گرفتن در معرض دماهای بالا، ممکن است شکل اولیه خود را از دست داده و به صورت دائمی تغییر شکل دهند (مثلاً مسطح شوند). این باعث کاهش نیروی آب‌بندی می‌شود.

• تورم یا انقباض: در صورت عدم سازگاری مواد اورینگ با سیال، ممکن است اورینگ متورم شده (افزایش حجم) یا منقبض شود (کاهش حجم) که هر دو حالت منجر به نشت می‌شوند.

• جیرجیر یا صداهای غیرعادی (در کاربردهای دینامیک): در اورینگ‌های دینامیک، فرسودگی یا خشکی می‌تواند منجر به اصطکاک و تولید صدا شود.

• افت فشار (در سیستم‌های پنوماتیک/هیدرولیک): اگر سیستم به طور ناگهانی یا تدریجی دچار افت فشار شود، ممکن است نشت داخلی از طریق اورینگ‌ها باشد.

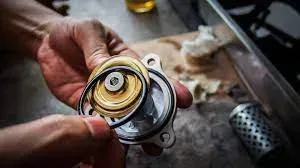

روش‌های تعمیر و نگهداری

اورینگ‌ها نیاز به نگهداری خاصی ندارند، اما بازرسی و تعویض صحیح آن‌ها در صورت نیاز برای عملکرد پایدار سیستم حیاتی است:

• بازرسی بصری: در صورت دسترسی به اورینگ‌ها (مثلاً هنگام باز کردن یک اتصال)، آن‌ها را از نظر علائم فرسودگی (ترک‌خوردگی، سفت شدن، تغییر شکل) بررسی کنید.

• تعویض در صورت باز شدن اتصال: قاعده کلی این است که هر زمان یک اتصال دارای اورینگ باز می‌شود، اورینگ آن باید با یک اورینگ جدید تعویض شود. اورینگ‌های استفاده شده، حتی اگر سالم به نظر برسند، ممکن است خاصیت ارتجاعی خود را از دست داده باشند یا دچار تغییر شکل دائمی شده باشند.

• روان‌کاری مناسب: هنگام نصب اورینگ جدید، آن را با یک روان‌کننده سازگار با جنس اورینگ و سیال سیستم (مانند گریس سیلیکون یا روغن تمیز همان سیستم) کمی روان کنید. این کار به نصب آسان‌تر، جلوگیری از آسیب دیدگی در حین نصب و افزایش عمر مفید کمک می‌کند.

• انتخاب صحیح: همیشه اورینگ را با جنس ماده و ابعاد مناسب برای کاربرد خاص و سیال مورد نظر انتخاب کنید. استفاده از اورینگ نامناسب می‌تواند منجر به خرابی زودهنگام شود.

• تمیزی محیط کار: هنگام تعویض اورینگ، مطمئن شوید که شیار و سطوح آب‌بندی شده کاملاً تمیز و عاری از هرگونه آلودگی، ذرات، خط و خش یا براده باشند.

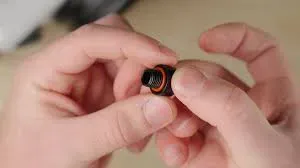

• نصب صحیح: از ابزارهای مناسب برای نصب اورینگ استفاده کنید تا از بریدگی یا پیچ خوردگی آن جلوگیری شود.

سوالات متداول

• اورینگ چیست و چه کاربردی دارد؟

  • اورینگ یک حلقه آب‌بندی لاستیکی است که برای جلوگیری از نشت سیالات بین دو قطعه فشرده می‌شود.

• چه زمانی باید اورینگ را تعویض کرد؟

  • معمولاً هر زمان که یک اتصال دارای اورینگ باز می‌شود، باید اورینگ آن با یک اورینگ جدید جایگزین شود. همچنین در صورت مشاهده هرگونه نشت، ترک‌خوردگی، سفت شدن یا تغییر شکل.

• آیا جنس اورینگ مهم است؟

  • بسیار مهم است. جنس اورینگ باید با دما، فشار و نوع سیالی که آب‌بندی می‌کند، سازگار باشد تا از خرابی زودهنگام جلوگیری شود.

• آیا می‌توان اورینگ را روغن‌کاری کرد؟

  • بله، روان‌کاری اورینگ با یک روان‌کننده سازگار قبل از نصب به جلوگیری از آسیب و نصب آسان‌تر کمک می‌کند.

• نشت سیال در خودرو همیشه به معنی خرابی اورینگ است؟

  • نشت سیال می‌تواند دلایل مختلفی داشته باشد، اما خرابی اورینگ یک علت بسیار شایع است و باید بررسی شود.

اورینگ های اصل ویژن ژاپن با گارانتی

جمع‌بندی

اورینگ‌ها، با وجود اندازه کوچک و طراحی ساده‌شان، قهرمانان گمنام در حفظ عملکرد، راندمان و ایمنی بی‌شمار سیستم‌های مکانیکی در خودرو و سایر صنایع هستند. توانایی آن‌ها در ایجاد یک آب‌بندی قابل اعتماد در برابر نشت سیالات، نقشی محوری در جلوگیری از خرابی قطعات، کاهش آلایندگی و افزایش طول عمر تجهیزات ایفا می‌کند. شناخت انواع مواد اورینگ، نحوه عملکرد آن‌ها، و علائم فرسودگی، برای هر کسی که با سیستم‌های مکانیکی و هیدرولیک سروکار دارد، حیاتی است. نگهداری صحیح و تعویض به موقع اورینگ‌ها، تضمین‌کننده عملکرد بی‌نقص و طولانی مدت هر سیستمی است که به آب‌بندی متکی است.
