مقدمه و تعریف
سرسیلندر (Cylinder Head) یکی از مهم‌ترین و پیچیده‌ترین قطعات در موتورهای احتراق داخلی است که در بالای بلوک سیلندر قرار می‌گیرد و با آن آب‌بندی می‌شود. این قطعه به همراه بلوک سیلندر و پیستون‌ها، محفظه احتراق را تشکیل می‌دهد. سرسیلندر شامل مجاری ورود و خروج هوا و سوخت (مانیفولدها)، سوپاپ‌ها و مکانیزم‌های مرتبط با آن‌ها، شمع‌ها و انژکتورها (در موتورهای بنزینی و دیزلی) است و نقش کلیدی در فرآیندهای تنفس موتور، احتراق و تخلیه گازهای خروجی ایفا می‌کند.
اهمیت
سرسیلندر به دلایل متعددی برای عملکرد صحیح و کارآمد موتور از اهمیت بالایی برخوردار است:
- تشکیل محفظه احتراق: سرسیلندر با بلوک سیلندر و پیستون‌ها یک محفظه بسته و آب‌بندی شده را برای احتراق مخلوط سوخت و هوا فراهم می‌کند. کیفیت آب‌بندی و طراحی این محفظه مستقیماً بر راندمان احتراق و قدرت تولیدی موتور تأثیر می‌گذارد.
- کنترل جریان گازها: سوپاپ‌های موجود در سرسیلندر، ورود مخلوط سوخت و هوا و خروج دودهای حاصل از احتراق را با زمان‌بندی دقیق کنترل می‌کنند. طراحی مسیرهای ورودی و خروجی (پورت‌ها) نیز بر تنفس موتور و کارایی آن تأثیر می‌گذارد.
- نصب اجزای کلیدی: شمع‌ها (در موتورهای بنزینی)، انژکتورها (در موتورهای دیزلی و برخی بنزینی)، سوپاپ‌ها، فنر سوپاپ‌ها، میل بادامک (در موتورهای DOHC یا SOHC) و متعلقات آن‌ها همگی در سرسیلندر قرار می‌گیرند.
- خنک‌کاری و روانکاری: سرسیلندر نیز مانند بلوک سیلندر دارای کانال‌های آب برای خنک‌کاری و کانال‌های روغن برای روانکاری اجزای متحرک (مانند میل بادامک و ساق سوپاپ‌ها) است.

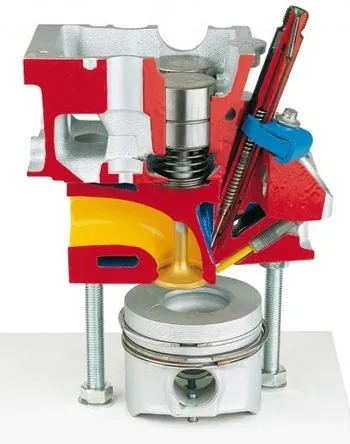

ساختار و اجزا
سرسیلندر از اجزای اصلی زیر تشکیل شده است:

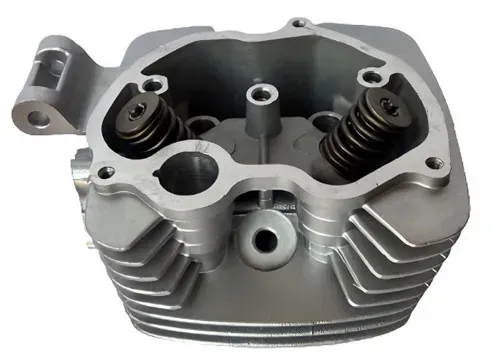

- بدنه اصلی : بلوک یکپارچه سرسیلندر که معمولاً از جنس آلومینیوم (برای وزن کمتر و رسانایی حرارتی بهتر) یا چدن (برای استحکام بیشتر در برخی موتورها) ساخته می‌شود.
- پورت‌های ورودی : مجاری که مخلوط سوخت و هوا را از منیفولد ورودی به داخل سیلندر هدایت می‌کنند.
- پورت‌های خروجی : مجاری که دودهای حاصل از احتراق را از سیلندر به منیفولد اگزوز هدایت می‌کنند.
- نشیمنگاه سوپاپ : حلقه‌های فلزی سخت که در داخل پورت‌ها قرار می‌گیرند و سوپاپ‌ها بر روی آن‌ها می‌نشینند تا آب‌بندی کامل را فراهم کنند.
- راهنمای سوپاپ : بوش‌های استوانه‌ای که ساق سوپاپ در داخل آن‌ها حرکت رفت و برگشتی دارد و سوپاپ را در راستای صحیح نگه می‌دارند.
- سوپاپ‌ها : سوپاپ‌های ورودی و خروجی که ورود و خروج گازها را کنترل می‌کنند.
- فنر سوپاپ : فنرهایی که سوپاپ‌ها را پس از باز شدن به سمت نشیمنگاه خود بازمی‌گردانند.
- میل بادامک : میله‌ای با برجستگی‌ها (بادامک‌ها) که با چرخش خود، سوپاپ‌ها را باز می‌کند. میل بادامک می‌تواند داخل سرسیلندر باشد یا در بلوک .
- تایپیت/انگشتی/پیرو سوپاپ : قطعاتی که حرکت از میل بادامک را به سوپاپ‌ها منتقل می‌کنند.
- محل نصب شمع / محل نصب انژکتور : سوراخ‌های رزوه شده برای نصب شمع‌ها (در موتورهای بنزینی) یا انژکتورها (در موتورهای دیزلی و بنزینی با تزریق مستقیم).
- کانال‌های آب و کانال‌های روغن : شبکه‌ای از مجاری داخلی برای گردش مایع خنک‌کننده و روغن موتور.
نحوه عملکرد
سرسیلندر به طور پیچیده‌ای با سایر اجزا هماهنگ عمل می‌کند تا چرخه احتراق را به پایان برساند:
- ورود مخلوط سوخت و هوا: در مرحله مکش، سوپاپ‌های ورودی توسط میل بادامک (که در سرسیلندر یا بلوک است) باز می‌شوند و مخلوط سوخت و هوا از طریق پورت‌های ورودی به داخل سیلندر کشیده می‌شود.
- فشرده‌سازی و احتراق: سوپاپ‌ها بسته می‌شوند و پیستون مخلوط را فشرده می‌کند. سپس شمع (در موتور بنزینی) جرقه زده یا انژکتور (در موتور دیزلی) سوخت را تزریق می‌کند و احتراق رخ می‌دهد.
- تخلیه دود: در مرحله تخلیه، سوپاپ‌های خروجی توسط میل بادامک باز می‌شوند و دودهای حاصل از احتراق از طریق پورت‌های خروجی به منیفولد اگزوز و سپس اگزوز خارج می‌شوند.
- خنک‌کاری و روانکاری: مایع خنک‌کننده در کانال‌های آب سرسیلندر گردش می‌کند و حرارت بالای ناشی از احتراق را جذب کرده و از طریق رادیاتور دفع می‌کند. روغن موتور نیز در کانال‌های روغن جریان یافته و میل بادامک، سوپاپ‌ها و سایر قطعات متحرک را روانکاری می‌کند.
ارتباط با سایر اجزا: سرسیلندر با بلوک سیلندر (آب‌بندی توسط واشر سرسیلندر)، پیستون‌ها (تشکیل محفظه احتراق)، میل لنگ (تایمینگ سوپاپ‌ها از طریق تسمه/زنجیر تایم)، منیفولد ورودی و اگزوز (اتصال به پورت‌ها)، شمع‌ها/انژکتورها، و سیستم‌های روغن‌کاری و خنک‌کاری ارتباط مستقیم دارد. هرگونه اختلال در عملکرد سرسیلندر یا قطعات آن می‌تواند بر کارایی کل موتور تأثیر بگذارد.
انواع
سرسیلندرها بر اساس تعداد میل بادامک، محل قرارگیری سوپاپ‌ها و تعداد سوپاپ در هر سیلندر، به انواع مختلفی دسته‌بندی می‌شوند:
- بر اساس تعداد سوپاپ در هر سیلندر:
- موتورهای ۲ سوپاپ در هر سیلندر : یک سوپاپ ورودی و یک سوپاپ خروجی برای هر سیلندر. (معمولاً در موتورهای قدیمی‌تر)
- موتورهای ۴ سوپاپ در هر سیلندر : دو سوپاپ ورودی و دو سوپاپ خروجی برای هر سیلندر. (رایج‌تر در موتورهای مدرن برای تنفس بهتر و راندمان بالاتر)
- موتورهای ۳ یا ۵ سوپاپ در هر سیلندر: کمتر رایج هستند اما در برخی موتورهای خاص برای بهینه‌سازی جریان هوا استفاده شده‌اند.
- بر اساس محل قرارگیری میل بادامک (در سرسیلندر):
- یک میل بادامک در سرسیلندر برای کنترل هر دو سوپاپ ورودی و خروجی.

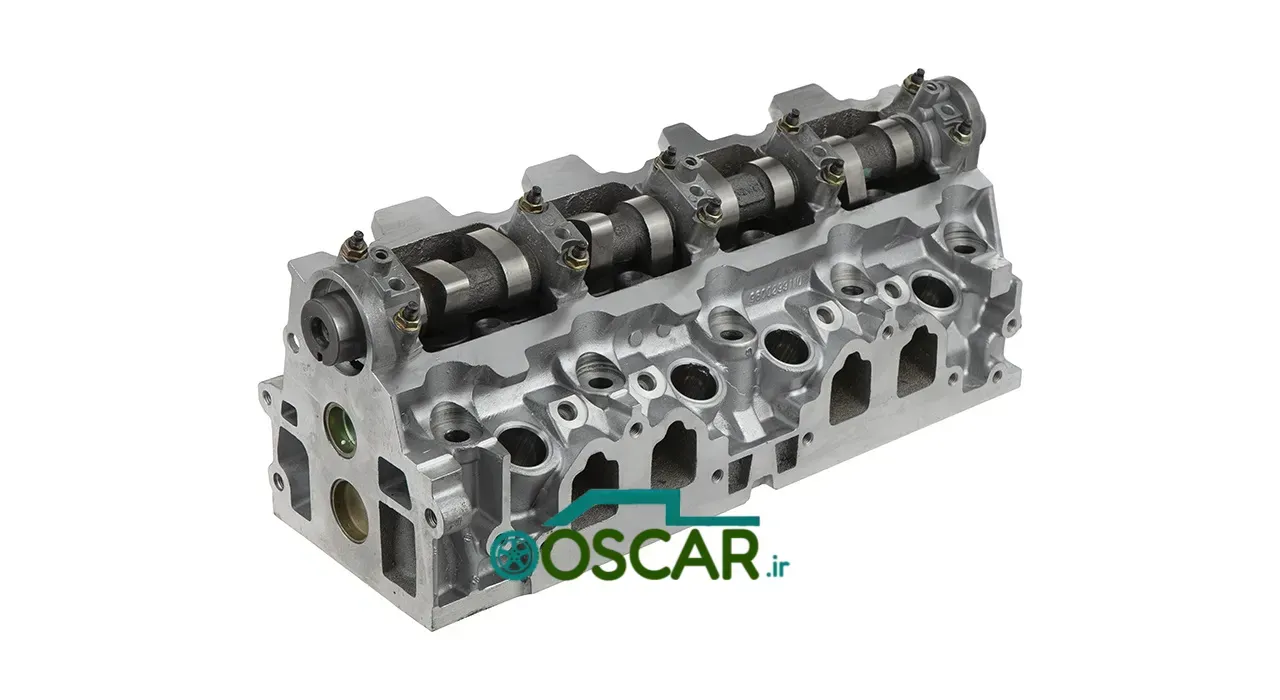

- دو میل بادامک در سرسیلندر، یکی برای سوپاپ‌های ورودی و دیگری برای سوپاپ‌های خروجی. این طراحی امکان کنترل دقیق‌تر زمان‌بندی سوپاپ‌ها و بهبود عملکرد را فراهم می‌کند.
- در این نوع، میل بادامک در بلوک سیلندر قرار دارد و سوپاپ‌ها در سرسیلندر توسط میله‌های فشاری (Pushrods) و انگشتی‌ها (Rockers) فعال می‌شوند. (معمولاً در موتورهای قدیمی‌تر و برخی موتورهای بزرگ دیزلی)
نشانه‌های خرابی
خرابی سرسیلندر یا واشر سرسیلندر می‌تواند بسیار جدی باشد. برخی از نشانه‌های رایج خرابی عبارتند از:
- گرم شدن بیش از حد موتور (Overheating): این یکی از شایع‌ترین علائم است و می‌تواند ناشی از خرابی واشر سرسیلندر یا ترک خوردگی سرسیلندر باشد.
- نشتی مایع خنک‌کننده: نشتی آب یا ضد یخ از اطراف سرسیلندر یا واشر سرسیلندر.
- نشتی روغن: نشت روغن از محل اتصال سرسیلندر به بلوک.
- کاهش توان موتور: آب‌بندی ناقص محفظه احتراق به دلیل خرابی واشر یا سرسیلندر می‌تواند منجر به کاهش کمپرس و افت قدرت شود.

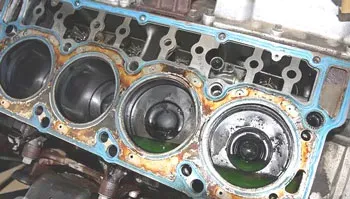

- مخلوط شدن آب و روغن: ورود آب به مسیر روغن یا روغن به مسیر آب که باعث می‌شود روغن شیری رنگ (کافی میتی) یا آب کدر شود. (شایع‌ترین علامت خرابی واشر سرسیلندر)
- خروج دود سفید غلیظ از اگزوز: در صورت ورود مایع خنک‌کننده به محفظه احتراق و سوختن آن.
- حباب در رادیاتور یا مخزن انبساط: نشانه‌ای از ورود گازهای احتراق به سیستم خنک‌کاری.
- بد استارت خوردن یا کارکرد نامنظم موتور: ناشی از کاهش کمپرس در یک یا چند سیلندر.
روش‌های تعمیر و نگهداری
نگهداری صحیح از سیستم خنک‌کاری و روغن‌کاری موتور می‌تواند به افزایش طول عمر سرسیلندر کمک کند:
- بررسی و تعویض منظم مایع خنک‌کننده: استفاده از ضد یخ/ضد جوش مناسب و تعویض آن در فواصل توصیه شده برای جلوگیری از خوردگی و رسوب‌گذاری.
- جلوگیری از گرم شدن بیش از حد موتور: نظارت بر دمای موتور و رفع سریع هرگونه مشکل در سیستم خنک‌کاری برای جلوگیری از تاب برداشتن سرسیلندر.
- تعویض منظم روغن موتور: روغن تمیز و با کیفیت به روانکاری مناسب اجزای سرسیلندر کمک می‌کند.
- توجه به نشانه‌های اولیه: در صورت مشاهده هر یک از علائم خرابی، سریعاً برای بررسی و تشخیص مشکل به تعمیرکار مراجعه کنید.
در صورت بروز مشکل:
- تعویض واشر سرسیلندر: در بسیاری از موارد، مشکل از خرابی واشر سرسیلندر است که با تعویض آن برطرف می‌شود.
- کف تراشی سرسیلندر (Milling/Skimming): اگر سرسیلندر در اثر گرما تاب برداشته باشد، می‌توان سطح آن را تراشید تا صاف و یکنواخت شود.
- جوشکاری یا ترمیم ترک: ترک‌های کوچک در سرسیلندر ممکن است قابل جوشکاری یا ترمیم باشند، اما این کار بسیار تخصصی است و همیشه تضمینی نیست.
- تعویض سرسیلندر: در صورت ترک خوردگی جدی، آسیب دیدگی شدید نشیمنگاه‌ها یا پورت‌ها، یا فرسودگی غیرقابل جبران، سرسیلندر باید به طور کامل تعویض شود. این یک تعمیر پرهزینه و زمان‌بر است.
فناوری‌های نوین
در زمینه طراحی و ساخت سرسیلندرها، فناوری‌های نوینی در حال توسعه و استفاده هستند:
- سرسیلندرهای با تزریق مستقیم (Direct Injection Cylinder Heads): طراحی شده برای جای دادن انژکتور سوخت به طور مستقیم در محفظه احتراق، که منجر به بهبود راندمان سوخت و کاهش آلایندگی می‌شود.
- سرسیلندرهای با قابلیت غیرفعال کردن سیلندر: در برخی موتورها، سرسیلندرها به گونه‌ای طراحی شده‌اند که سوپاپ‌های یک یا چند سیلندر در شرایط خاص (مانند رانندگی در سرعت ثابت) غیرفعال شوند تا مصرف سوخت کاهش یابد.
- تغییر فاز و بالابر سوپاپ متغیر (Variable Valve Timing and Lift - VVT & VVL): سیستم‌های پیشرفته که زمان‌بندی و میزان باز شدن سوپاپ‌ها را به صورت دینامیک تنظیم می‌کنند تا عملکرد موتور در دورهای مختلف بهینه شود. (این سیستم‌ها در سرسیلندر قرار می‌گیرند)
- مواد سبک وزن و مقاوم به حرارت: استفاده از آلیاژهای آلومینیوم با کیفیت بالا و تکنیک‌های ریخته‌گری پیشرفته برای تولید سرسیلندرهای سبک‌تر و مقاوم‌تر در برابر دماهای بالا.
- پورت‌های با طراحی بهینه (Optimized Port Design): طراحی کامپیوتری پورت‌های ورودی و خروجی برای بهبود جریان هوا و گازها و افزایش راندمان حجمی موتور.
سوالات متداول
- سرسیلندر در موتور چه وظیفه‌ای دارد؟
- تشکیل محفظه احتراق، کنترل ورود و خروج گازها، و نصب سوپاپ‌ها، شمع‌ها و انژکتورها.
- علت اصلی خرابی واشر سرسیلندر چیست؟
- اغلب به دلیل گرم شدن بیش از حد موتور، یا فرسودگی طبیعی.
- آیا می‌توان با سرسیلندر خراب رانندگی کرد؟
- خیر، رانندگی با سرسیلندر یا واشر سرسیلندر خراب می‌تواند منجر به آسیب‌های جدی و غیرقابل جبران به موتور شود.
- چگونه بفهمم سرسیلندر تاب برداشته است؟
- نشانه‌هایی مانند گرم شدن مکرر موتور، نشتی مایع خنک‌کننده، مخلوط شدن آب و روغن، و کاهش کمپرس می‌توانند نشانه‌هایی از تاب برداشتن باشند.
- هزینه تعمیر سرسیلندر چقدر است؟
- بسته به نوع خرابی (واشر، ترک، نیاز به تعویض) و نوع خودرو، هزینه می‌تواند بسیار متغیر و بالا باشد.
جمع‌بندی
سرسیلندر به عنوان مغز موتور، نقش پیچیده و حیاتی در فرآیند احتراق و تولید قدرت ایفا می‌کند. طراحی دقیق و عملکرد صحیح اجزای آن، مستقیماً بر راندمان، توان و طول عمر موتور تأثیر می‌گذارد. شناخت ساختار، نحوه عملکرد و علائم خرابی سرسیلندر برای هر مالک خودرو اهمیت بالایی دارد. با پیشرفت فناوری، سرسیلندرهای مدرن با ویژگی‌هایی مانند زمان‌بندی متغیر سوپاپ و تزریق مستقیم، به بهبود چشمگیر عملکرد و کارایی موتورها کمک کرده‌اند. نگهداری صحیح سیستم خنک‌کاری و روغن‌کاری، کلید اصلی در حفظ سلامت و طول عمر این قطعه حیاتی است.
