سگ‌دست

۱. مقدمه و تعریف

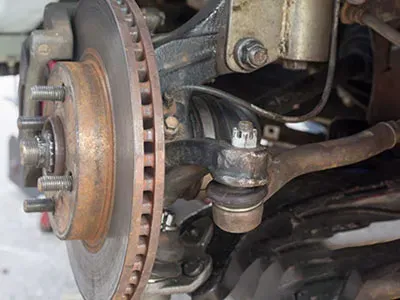

سگ‌دست که با نام‌های نعلبکی فرمان یا توپی چرخ نیز شناخته می‌شود، یک جزء مکانیکی کلیدی در سیستم تعلیق و هدایت خودرو است. سگ‌دست یک قطعه ریخته‌گری یا آهنگری شده از جنس فولاد یا چدن است که نقش یک واسطه را بین سیستم تعلیق، سیستم فرمان و چرخ خودرو ایفا می‌کند. این قطعه به طور همزمان توپی چرخ، پلوس (CV Joint) و کالیپر ترمز را نگه می‌دارد و به طبق‌ها (Control Arms) و میله فرمان (Tie Rod) متصل می‌شود.

۲. اهمیت

سگ‌دست برای ایمنی، کنترل و عملکرد صحیح خودرو اهمیت حیاتی دارد:

• نگه داشتن چرخ: مهم‌ترین وظیفه سگ‌دست، نگه داشتن توپی چرخ و در نتیجه چرخ خودرو است. این قطعه وزن خودرو را از سیستم تعلیق به چرخ‌ها منتقل می‌کند.

• امکان فرمان‌گیری: سگ‌دست در چرخ‌های جلو، به عنوان نقطه اتصال میله فرمان (Tie Rod) عمل می‌کند. چرخش فرمان توسط راننده، از طریق میله‌های فرمان به سگ‌دست منتقل شده و باعث چرخیدن سگ‌دست و به دنبال آن چرخ می‌شود.

• پایه نصب قطعات ترمز: سگ‌دست محل نصب کالیپر ترمز و توپی چرخ (که دیسک ترمز روی آن سوار می‌شود) است. این امر باعث می‌شود نیروی ترمزگیری به درستی به چرخ منتقل شود.

• ارتباط با سیستم تعلیق: سگ‌دست از طریق اتصالات مفصلی (معمولاً بوش و بال‌جوئنت) به طبق‌های بالا و پایین متصل می‌شود. این اتصالات به چرخ اجازه می‌دهند تا روی دست‌اندازها بالا و پایین برود و در عین حال در یک موقعیت مشخص قرار داشته باشد.

• استحکام و مقاومت: سگ‌دست باید به اندازه کافی مستحکم باشد تا بتواند تمامی فشارهای وارده از چرخ، سیستم تعلیق، ترمزگیری و شتاب‌گیری را تحمل کند. هرگونه شکستگی یا آسیب در این قطعه می‌تواند منجر به از دست رفتن کنترل خودرو شود.

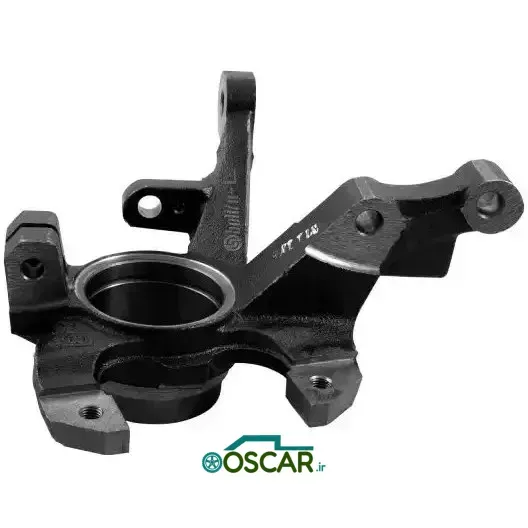

۳. ساختار و اجزا

سگ‌دست یک قطعه واحد است، اما دارای نقاط اتصال و ویژگی‌های ساختاری مهمی است:

• بدنه اصلی: بدنه ریخته‌گری یا آهنگری شده که شکل اصلی سگ‌دست را تشکیل می‌دهد. این بدنه دارای اتصالات مختلفی برای نگهداری و اتصال قطعات دیگر است.

• محل اتصال توپی چرخ (Hub Bearing Mount): یک محفظه یا نشیمنگاه برای قرارگیری بلبرینگ چرخ (Wheel Bearing) و توپی چرخ.

• محل اتصال کالیپر ترمز (Brake Caliper Mount): زائده‌های مخصوصی روی سگ‌دست که کالیپر ترمز روی آن‌ها پیچ می‌شود.

• محل اتصال به طبق‌ها (Control Arm Mounting Points): سگ‌دست دارای سوراخ‌ها یا زائده‌هایی است که از طریق آن‌ها به طبق‌های بالا و پایین (در سیستم‌های تعلیق جناغی) یا فقط به یک طبق (در سیستم‌های تعلیق مک‌فرسون) متصل می‌شود.

• محل اتصال میله فرمان (Tie Rod Mounting Point): زائده‌ای مخروطی شکل که میله فرمان از طریق یک بال‌جوئنت به آن متصل می‌شود.

• سنسور ABS (ABS Sensor Mount): در خودروهای دارای سیستم ترمز ABS، سنسور سرعت چرخ نیز در نزدیکی سگ‌دست نصب می‌شود.

۴. نحوه عملکرد

سگ‌دست به عنوان یک قطعه ثابت و محکم، نقش محوری در هدایت و تعلیق خودرو ایفا می‌کند:

1. اتصال به سیستم تعلیق: سگ‌دست از طریق بال‌جوئنت‌ها (در طبق‌ها) به سیستم تعلیق متصل می‌شود. این اتصال، به چرخ اجازه می‌دهد تا در یک صفحه عمودی به بالا و پایین حرکت کند.

2. فرمان‌گیری: هنگامی که راننده فرمان را می‌چرخاند، این حرکت از طریق میله فرمان به بازوی فرمان (Steering Arm) روی سگ‌دست منتقل می‌شود. این نیرو باعث می‌شود سگ‌دست حول محور عمودی خود بچرخد.

3. تغییر جهت چرخ: با چرخیدن سگ‌دست، توپی چرخ و در نتیجه چرخ نیز می‌چرخد و جهت خودرو تغییر می‌کند.

4. انتقال نیروی ترمز: با فشردن پدال ترمز، کالیپر ترمز با دیسک ترمز درگیر می‌شود. نیروی ترمز از کالیپر به سگ‌دست و سپس به سیستم تعلیق منتقل می‌شود.

5. انتقال نیرو از پلوس: در خودروهای دیفرانسیل جلو، پلوس به توپی چرخ متصل است و نیروی چرخشی موتور را از طریق سگ‌دست به چرخ‌ها منتقل می‌کند.

ارتباط با سایر اجزا: سگ‌دست ارتباط مستقیم با سیستم تعلیق (طبق‌ها، کمک‌فنر)، سیستم فرمان (میله فرمان، جعبه فرمان)، سیستم ترمز (کالیپر، دیسک ترمز، توپی چرخ) و خود چرخ خودرو دارد.

۵. انواع

سگ‌دست‌ها بر اساس نوع سیستم تعلیق خودرو طراحی می‌شوند و به دو نوع اصلی تقسیم می‌شوند:

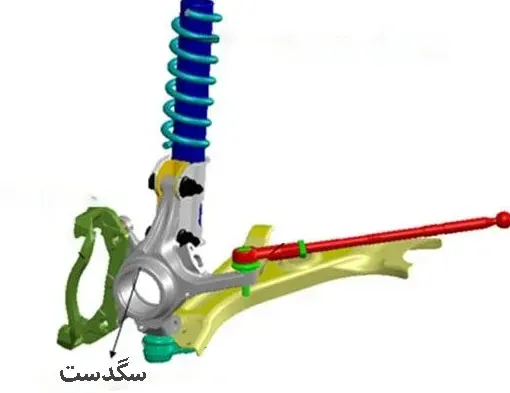

• سگ‌دست در سیستم تعلیق مک‌فرسون (MacPherson Strut Suspension):

  • در این نوع تعلیق، سگ‌دست به یک طبق پایین (Lower Control Arm) و به قسمت پایین کمک‌فنر متصل می‌شود.

  • این نوع سگ‌دست معمولاً دارای یک بازوی فرمان و یک بازوی تعلیق یکپارچه است.

  • رایج‌ترین نوع در خودروهای دیفرانسیل جلو مدرن.

• سگ‌دست در سیستم تعلیق جناغی دوبل (Double Wishbone Suspension):

  • در این نوع تعلیق، سگ‌دست به دو طبق، یکی در بالا و یکی در پایین متصل می‌شود.

  • این نوع تعلیق در خودروهای اسپرت و لوکس به دلیل کنترل بهتر هندسه چرخ‌ها در طول حرکت سیستم تعلیق استفاده می‌شود.

  • سگ‌دست در این سیستم‌ها ممکن است طراحی پیچیده‌تری داشته باشد.

• سگ‌دست‌های چرخ‌های غیرفرمان‌پذیر:

  • سگ‌دست‌های چرخ‌های عقب (در خودروهای دیفرانسیل عقب) یا چرخ‌های غیرمحرک (در خودروهای دیفرانسیل جلو) وظیفه فرمان‌گیری را ندارند، بنابراین طراحی آن‌ها ساده‌تر است و فاقد بازوی اتصال به میله فرمان هستند.

۶. نشانه‌های فرسودگی و خرابی

سگ‌دست‌ها قطعات بسیار مقاومی هستند و به ندرت دچار خرابی می‌شوند. اما در اثر ضربه‌های شدید (مانند تصادف یا برخورد با مانع) یا فرسودگی سایر قطعات متصل به آن، ممکن است دچار مشکل شوند. نشانه‌های رایج خرابی عبارتند از:

• صدای "تق‌تق" یا "کوبش" از چرخ: شنیدن صداهای غیرعادی در هنگام عبور از دست‌اندازها، ترمزگیری یا فرمان‌گیری. این صداها معمولاً ناشی از خرابی بوش‌ها یا بال‌جوئنت‌های طبق‌ها هستند که به سگ‌دست متصل می‌شوند.

• لرزش در فرمان یا خودرو: لرزش غیرعادی در هنگام حرکت می‌تواند ناشی از آسیب به سگ‌دست باشد، اما این علامت می‌تواند از مشکلات دیگر (مانند بالانس نبودن چرخ) نیز باشد.

• انحراف خودرو: اگر خودرو در هنگام حرکت در خط مستقیم به یک سمت منحرف می‌شود، می‌تواند نشانه‌ای از خرابی در اتصالات سگ‌دست یا مشکلات دیگر در سیستم تعلیق و فرمان باشد.

• سایش نامنظم تایر: سایش نامنظم تایرها می‌تواند ناشی از عدم تراز چرخ‌ها باشد که خود می‌تواند به دلیل خرابی در اتصالات سگ‌دست باشد.

• صدمات فیزیکی: در صورت تصادف یا ضربه شدید، ممکن است سگ‌دست دچار ترک‌خوردگی یا شکستگی شود که این یک خطر جدی است.

۷. روش‌های تعمیر و نگهداری

سگ‌دست یک قطعه ثابت است و به نگهداری خاصی نیاز ندارد، اما بازرسی دوره‌ای آن برای اطمینان از ایمنی خودرو حیاتی است:

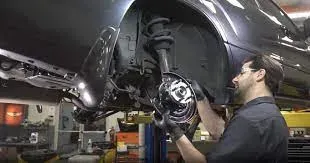

• بازرسی بصری دوره‌ای: در هر سرویس دوره‌ای، مکانیک باید وضعیت فیزیکی سگ‌دست را از نظر وجود هرگونه ترک، شکستگی یا آسیب‌دیدگی بررسی کند. همچنین باید وضعیت اتصالات سگ‌دست (بال‌جوئنت‌ها، بوش‌ها) بررسی شود.

• توجه به علائم هشدار دهنده: به هرگونه صدای غیرعادی، لرزش یا انحراف در فرمان توجه کنید و در صورت بروز، خودرو را جهت بررسی به تعمیرگاه ببرید.

• تعویض در صورت آسیب شدید: سگ‌دست‌های آسیب‌دیده قابل تعمیر نیستند و باید تعویض شوند. رانندگی با سگ‌دست آسیب‌دیده بسیار خطرناک است.

• استفاده از قطعات با کیفیت: هنگام تعویض، از سگ‌دست‌های با کیفیت و مطابق با مشخصات OEM (سازنده قطعات اصلی) استفاده کنید تا از استحکام و دقت آن اطمینان حاصل شود.

۸. فناوری‌های نوین

در زمینه سگ‌دست، نوآوری‌ها بیشتر بر روی مواد و طراحی برای افزایش استحکام و کاهش وزن متمرکز شده‌اند:

• مواد سبک‌وزن: استفاده از آلیاژهای آلومینیوم و سایر مواد سبک‌وزن برای ساخت سگ‌دست. این امر باعث کاهش وزن کلی سیستم تعلیق (Unsprung Weight) شده و عملکرد و راحتی رانندگی را بهبود می‌بخشد.

• ریخته‌گری و آهنگری دقیق: استفاده از فرآیندهای تولید پیشرفته برای ساخت سگ‌دست‌هایی با تلرانس‌های بسیار دقیق که به بهبود هندسه چرخ‌ها و کاهش سایش تایر کمک می‌کند.

• طراحی بهینه (Optimized Design): با استفاده از نرم‌افزارهای شبیه‌سازی، مهندسان می‌توانند سگ‌دست‌هایی با هندسه بهینه طراحی کنند که حداکثر استحکام را در برابر فشار و ضربه داشته و در عین حال وزن آن‌ها به حداقل برسد.

۹. سوالات متداول

• سگ‌دست چه نقشی در خودرو دارد؟

  • یک واسطه بین سیستم تعلیق، سیستم فرمان و چرخ است و چرخ را نگه می‌دارد و امکان فرمان‌گیری را فراهم می‌کند.

• چگونه بفهمیم سگ‌دست خراب است؟

  • شنیدن صدای تق‌تق یا کوبش در هنگام حرکت، لرزش غیرعادی در فرمان، یا انحراف خودرو به یک سمت.

• آیا سگ‌دست قابل تعمیر است؟

  • خیر، سگ‌دست در صورت آسیب شدید (ترک‌خوردگی یا شکستگی) باید به طور کامل تعویض شود.

• فرق سگ‌دست در تعلیق مک‌فرسون و جناغی دوبل چیست؟

  • در تعلیق مک‌فرسون، سگ‌دست به یک طبق و کمک‌فنر متصل است، اما در تعلیق جناغی دوبل به دو طبق (بالا و پایین) متصل می‌شود.

• آیا لرزش فرمان همیشه به معنی خرابی سگ‌دست است؟

  • خیر، لرزش فرمان می‌تواند ناشی از بالانس نبودن چرخ‌ها، مشکلات تایر، یا خرابی در سیستم تعلیق نیز باشد.

۱۰. جمع‌بندی

سگ‌دست، این قطعه محکم و چندکاره، نقشی حیاتی در پایداری، ایمنی و کنترل خودرو ایفا می‌کند. به عنوان نقطه اتصال اصلی چرخ به سیستم‌های تعلیق، فرمان و ترمز، سلامت آن برای رانندگی ایمن ضروری است. با اینکه سگ‌دست‌ها قطعاتی با طول عمر بالا هستند، اما بازرسی دوره‌ای و توجه به علائم هشداردهنده خرابی در قطعات متصل به آن، می‌تواند از بروز خطرات جدی جلوگیری کند. شناخت اهمیت این قطعه، به رانندگان کمک می‌کند تا در هنگام بروز مشکل، آن را جدی بگیرند و با مراجعه به موقع به تعمیرگاه، از هزینه‌های بیشتر و خطرات احتمالی جلوگیری کنند.
