آنچه درباره سنسور سرعت باید بدانیم

مقدمه و تعریف

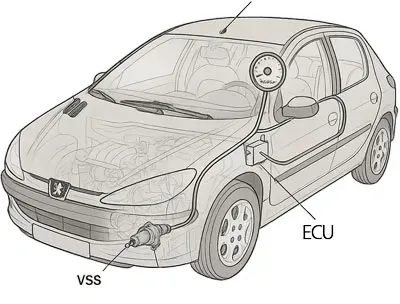

سنسور سرعت خودرو (VSS - Vehicle Speed Sensor) یک جزء الکترونیکی حیاتی در سیستم مدیریت موتور (ECU) و گیربکس خودرو است. این سنسور وظیفه اندازه‌گیری لحظه‌ای سرعت حرکت خودرو را بر عهده دارد. اطلاعات سرعت خودرو برای عملکردهای مختلفی از جمله نمایش سرعت بر روی کیلومتر شمار، کنترل پاشش سوخت و زمان‌بندی جرقه، عملکرد صحیح گیربکس اتوماتیک، سیستم کروز کنترل و سیستم فرمان برقی ضروری است. VSS معمولاً روی گیربکس یا محور خروجی آن نصب می‌شود و پالس‌های الکتریکی را متناسب با سرعت چرخش خروجی گیربکس تولید می‌کند.

اهمیت

سنسور VSS به دلایل متعدد برای عملکرد صحیح، ایمنی و راحتی رانندگی اهمیت بالایی دارد:

• نمایشگر سرعت: مهم‌ترین و آشناترین کاربرد آن، تأمین اطلاعات لازم برای نشان دادن سرعت خودرو بر روی کیلومتر شمار است.

• عملکرد ECU :ECU از اطلاعات VSS برای تنظیم دقیق پاشش سوخت (به خصوص در زمان کاهش سرعت یا توقف)، زمان‌بندی جرقه و حفظ دور آرام موتور استفاده می‌کند.

• گیربکس اتوماتیک: در خودروهای با گیربکس اتوماتیک، VSS نقش بسیار حیاتی دارد. ECU گیربکس از اطلاعات سرعت خودرو برای تعیین بهترین زمان و فشار برای تعویض دنده‌ها استفاده می‌کند.

• کروز کنترل: سیستم کروز کنترل بدون سیگنال صحیح VSS قادر به حفظ سرعت ثابت خودرو نخواهد بود.

• فرمان برقی: در بسیاری از سیستم‌های فرمان برقی، VSS به ECU فرمان کمک می‌کند تا میزان کمک فرمان را متناسب با سرعت خودرو تنظیم کند (در سرعت‌های بالا کمک کمتر برای پایداری بیشتر).

• سیستم‌های ایمنی: برخی از سیستم‌های ایمنی مانند ABS و ESP، از VSS به عنوان منبع پشتیبان سرعت کلی خودرو استفاده می‌کنند (هرچند سنسورهای سرعت چرخ (WSS) دقیق‌تر هستند).

ساختار و اجزا

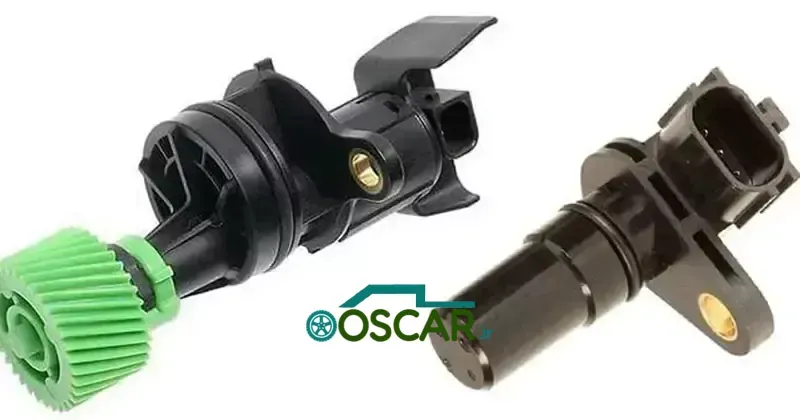

سنسور VSS معمولاً یک قطعه کوچک و فشرده است که از اجزای زیر تشکیل شده است:

• عنصر حسگر: اغلب از نوع اثر هال یا القایی است.

  • اثر هال: یک حسگر نیمه‌هادی که با تغییر میدان مغناطیسی (ناشی از چرخش یک روتور دندانه‌دار)، سیگنال دیجیتال (موج مربعی) تولید می‌کند.

  • القایی: شامل یک آهنربا و سیم‌پیچ. با عبور دندانه‌های روتور، میدان مغناطیسی تغییر کرده و یک سیگنال ولتاژ AC (متناوب) تولید می‌شود.

• روتور دندانه‌دار: یک چرخ‌دنده کوچک با دندانه‌ها یا شیارهایی که روی محور خروجی گیربکس یا میل گاردان نصب می‌شود. سنسور VSS با عبور این دندانه‌ها، پالس‌های الکتریکی را ایجاد می‌کند.

• بدنه سنسور: بدنه پلاستیکی یا فلزی که سنسور را از آسیب‌های محیطی محافظت می‌کند و امکان نصب آن را فراهم می‌سازد.

• کانکتور الکتریکی: یک سوکت که سنسور را به سیم‌کشی خودرو و ECU متصل می‌کند.

نحوه عملکرد

عملکرد سنسور VSS بر پایه اندازه‌گیری سرعت چرخش یک روتور دندانه‌دار و تبدیل آن به سیگنال الکتریکی است:

1. چرخش روتور: با حرکت خودرو، محور خروجی گیربکس می‌چرخد و روتور دندانه‌دار نیز همراه با آن می‌گردد.

2. ایجاد سیگنال (نوع اثر هال): دندانه‌های روتور هنگام عبور از مقابل سنسور اثر هال، باعث تغییر در میدان مغناطیسی شده و سنسور یک سیگنال دیجیتال (پالس‌های مربعی) تولید می‌کند. فرکانس این پالس‌ها مستقیماً متناسب با سرعت چرخش روتور و در نتیجه سرعت خودرو است.

3. ارسال سیگنال به ECU: سیگنال الکتریکی (پالس‌های ولتاژ) از سنسور VSS به ECU موتور و در برخی موارد به ECU گیربکس (TCM) ارسال می‌شود.

4. محاسبه سرعت توسط ECU: ECU فرکانس این پالس‌ها را پردازش می‌کند و آن را به سرعت خودرو (بر حسب کیلومتر بر ساعت یا مایل بر ساعت) تبدیل می‌کند.

5. توزیع اطلاعات: ECU این اطلاعات سرعت را به سایر ماژول‌های کنترلی خودرو (مانند ماژول کیلومتر شمار، کروز کنترل، فرمان برقی و ...) ارسال می‌کند تا عملکردهای مربوطه را کنترل کنند.

انواع

سنسورهای VSS را می‌توان بر اساس محل نصب یا تکنولوژی به کار رفته تقسیم‌بندی کرد:

• بر اساس محل نصب:

  • نوع گیربکس: رایج‌ترین نوع، که مستقیماً روی گیربکس نصب می‌شود و سرعت چرخش شفت خروجی گیربکس را اندازه‌گیری می‌کند.

  •

  • نوع دیفرانسیل/محور چرخ (Axle/Wheel Hub-Mounted VSS): در برخی خودروها (به خصوص خودروهای قدیمی‌تر) VSS در دیفرانسیل یا یکی از محورهای چرخ نصب می‌شود.

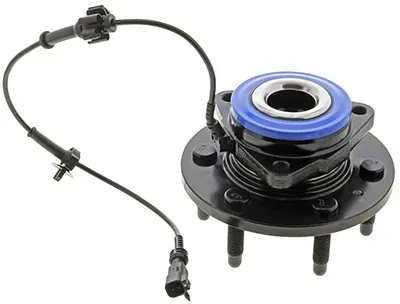

  • VSS مبتنی بر ABS: در بسیاری از خودروهای مدرن، اطلاعات سرعت خودرو مستقیماً از یکی از سنسورهای سرعت چرخ (WSS) که جزئی از سیستم ABS است، تأمین می‌شود و یک سنسور VSS جداگانه وجود ندارد.

• بر اساس تکنولوژی:

  • مغناطیسی القایی: نوع قدیمی‌تر که سیگنال AC تولید می‌کند.

  • اثر هال (Hall Effect): نوع مدرن‌تر که سیگنال دیجیتال و دقیق‌تری تولید می‌کند.

نشانه‌های فرسودگی و خرابی

خرابی سنسور VSS می‌تواند باعث مشکلات مختلفی در عملکرد خودرو شود. شایع‌ترین نشانه‌های خرابی سنسور VSS عبارتند از:

• کار نکردن یا نوسان کیلومتر شمار: شایع‌ترین نشانه. کیلومتر شمار ممکن است اصلاً کار نکند، سرعت را اشتباه نشان دهد یا به صورت نامنظم بالا و پایین برود.

• مشکل در تعویض دنده‌ها (گیربکس اتوماتیک): گیربکس اتوماتیک ممکن است به صورت خشن، با تأخیر یا در دنده‌های نامناسب تعویض کند، زیرا ECU گیربکس اطلاعات دقیقی از سرعت خودرو ندارد.

• از کار افتادن کروز کنترل: سیستم کروز کنترل به دلیل عدم دریافت سیگنال سرعت، فعال نخواهد شد.

• افزایش دور آرام (High Idle) یا خاموش شدن موتور: ECU ممکن است در تشخیص توقف خودرو دچار مشکل شود و دور آرام را به درستی تنظیم نکند، که منجر به افزایش دور آرام یا خاموش شدن ناگهانی موتور می‌شود.

• افزایش مصرف سوخت: ECU ممکن است پاشش سوخت را به درستی تنظیم نکند.

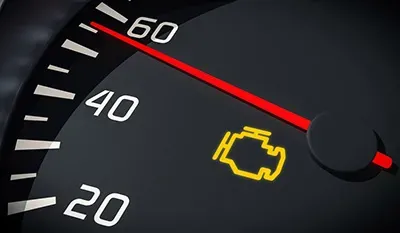

• روشن شدن چراغ چک موتور: ECU با تشخیص عدم دریافت سیگنال سرعت یا سیگنال‌های نامنظم از VSS، کد خطا ثبت کرده (مانند P0500) و چراغ چک را روشن می‌کند.

• سفت شدن فرمان (در خودروهای با فرمان برقی متغیر با سرعت): فرمان ممکن است در سرعت‌های پایین سفت بماند.

•

روش‌های تعمیر و نگهداری

سنسور VSS یک قطعه نسبتاً مقاوم است، اما می‌تواند به دلایل مختلفی خراب شود:

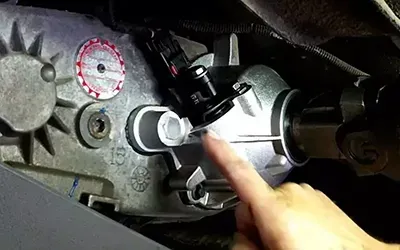

• بازرسی بصری و اتصالات: سنسور و سیم‌کشی آن را از نظر آسیب فیزیکی، پارگی، خوردگی یا شل بودن اتصالات بررسی کنید.

• تمیزکاری: روتور دندانه‌دار و نوک سنسور را از هرگونه آلودگی، براده فلز یا رسوبات تمیز کنید. تجمع این مواد می‌تواند در تولید سیگنال دقیق اختلال ایجاد کند.

• تست با مولتی‌متر (برای سنسورهای القایی): می‌توان مقاومت سنسورهای القایی را بررسی کرد.

• تست با اسیلوسکوپ یا دیاگ: بهترین روش برای بررسی سنسور VSS (به خصوص نوع اثر هال)، استفاده از اسیلوسکوپ برای مشاهده شکل موج سیگنال (پالس‌های مربعی) در حین چرخش چرخ‌ها یا دستگاه دیاگ برای بررسی پارامتر سرعت خودرو است.

• تعویض در صورت خرابی: در صورت خرابی داخلی سنسور، قابل تعمیر نیست و باید با یک نمونه جدید و با کیفیت جایگزین شود.

•

فناوری‌های نوین

با پیشرفت سیستم‌های الکترونیکی خودرو، نقش VSS نیز تکامل یافته است:

• استفاده از سنسورهای چرخ ABS: همانطور که ذکر شد، در بسیاری از خودروهای مدرن، اطلاعات سرعت خودرو به جای یک VSS جداگانه، از یکی از سنسورهای سرعت چرخ (WSS) که جزئی از سیستم ABS است، تأمین می‌شود. این رویکرد باعث کاهش تعداد قطعات و افزایش دقت می‌شود.

• سنسورهای VSS هوشمند: سنسورهای VSS پیشرفته‌تر، علاوه بر سیگنال سرعت، می‌توانند اطلاعات دیگری مانند جهت حرکت یا حتی مسافت طی شده را نیز به ECU ارسال کنند.

• ارتباط CAN Bus: اطلاعات VSS از طریق شبکه CAN Bus به صورت دیجیتال بین ماژول‌های مختلف خودرو به اشتراک گذاشته می‌شود که این امر دقت و سرعت انتقال داده‌ها را افزایش می‌دهد.

•

سوالات متداول

• وظیفه اصلی VSS چیست؟

  • اندازه‌گیری سرعت حرکت خودرو.

• شایع‌ترین نشانه خرابی VSS چیست؟

  • کار نکردن کیلومتر شمار و مشکل در تعویض دنده‌های اتوماتیک.

• محل قرارگیری VSS کجاست؟

  • معمولاً روی گیربکس یا محور خروجی آن. در خودروهای مدرن، این وظیفه توسط سنسورهای ABS انجام می‌شود.

• آیا رانندگی با VSS خراب خطرناک است؟

  • بله، زیرا می‌تواند باعث مشکلات جدی در تعویض دنده (اتوماتیک)، از کار افتادن کروز کنترل و در برخی موارد، حتی ناپایداری موتور شود.

• چرا چراغ چک موتور روشن می‌شود؟

  • ECU با عدم دریافت سیگنال سرعت یا دریافت سیگنال‌های نامنظم، خرابی VSS را تشخیص می‌دهد و چراغ چک را روشن می‌کند.

جمع‌بندی

سنسور سرعت خودرو (VSS)، این چشم ناپیدا اما حیاتی، اطلاعاتی محوری را برای مغز الکترونیکی خودرو فراهم می‌کند. از نمایش ساده سرعت در کیلومتر شمار گرفته تا کنترل پیچیده گیربکس اتوماتیک و سیستم‌های ایمنی پیشرفته، VSS نقشی بی‌بدیل در عملکرد روان و ایمن خودرو ایفا می‌کند. خرابی این سنسور می‌تواند به طیف وسیعی از مشکلات منجر شود که نه تنها بر راحتی رانندگی، بلکه بر ایمنی و راندمان خودرو نیز تأثیر می‌گذارد. بنابراین، هر گونه ناهنجاری مرتبط با نشانه‌های VSS، باید جدی گرفته شده و با عیب‌یابی و تعویض به موقع، از سلامت سیستم‌های حیاتی خودرو اطمینان حاصل شود.
