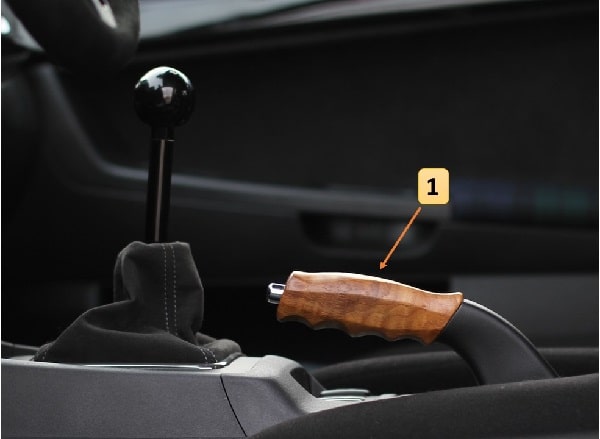

اهرم ترمز پارک که معمولاً در ایران با نام «ترمز دستی» شناخته می‌شود، یکی از اجزای بسیار مهم در هر خودروی سواری، وانت و حتی ماشین‌های باری است. نقش اصلی این اهرم، ایمن نگه داشتن خودرو در حالت توقف کامل و جلوگیری از حرکت ناخواسته آن است؛ خصوصاً زمانی که راننده در خودرو نیست یا خودرو در سطح شیبدار پارک شده است.
عملکرد این قطعه مستقیم به سیستم ترمز عقب خودرو وابسته است و به عنوان یک سیستم ایمنی مستقل از پدال ترمز عمل می‌کند تا در صورت بروز نقص یا افت فشار در سیستم‌های ترمز اصلی، امکان توقف و ایستایی مطمئن را فراهم آورد.
تاریخچه و تحول ترمز دستی
ترمز دستی از نخستین نسل‌های خودرو تا به امروز با طراحی‌های مختلف به کار گرفته شده است. نخستین سامانه‌های اهرم ترمز پارک، ساختاری بسیار ساده داشتند که با کشیدن یک اهرم، سیم یا میل‌کشی مستقیماً نیروی قفل شدن را به کفشک‌های ترمز انتقال می‌دادند. با پیشرفت فناوری، انواع الکترونیکی (ترمز دستی برقی یا EPB) به بازار آمد که با فشار یک دکمه عملیات ترمز پارک انجام می‌شود؛ اما ساختار فنی و هدف اصلی کمابیش ثابت مانده است: ثابت نگاه داشتن و ایمن‌سازی خودرو در توقف.
وظیفه و عملکرد اهرم ترمز پارک
نقش و وظیفه این اهرم را می‌توان در سه بخش بیان نمود:
- توقف و ایمن‌سازی خودرو: هنگام پارک کردن یا توقف موقت. این کار معمولاً با کشیدن یا فشار دادن اهرم انجام می‌گیرد.
- جلوگیری از حرکت خودرو در شیب: در سطوح شیبدار، حتی اگر خودرو روی دنده باشد، اهرم نقش قفل کننده چرخ‌های عقب را بازی می‌کند.
- پشتیبان سیستم ترمز اصلی: در موارد خرابی سیستم ترمزهای کنترل‌پدالی یا پنوماتیک، ترمز دستی ایمنی حیاتی به شمار می‌آید.
عملکرد مکانیکی اکثر ترمزهای دستی به این صورت است که با کشیدن اهرم، سیم یا میله رابط متصل به کفشک یا کالیپر(در برخی دیسکی‌ها)، اعمال نیرو کرده و عمل قفل شدن ترمز را انجام می‌دهد.
انواع اهرم ترمز پارک
الف) بر اساس نحوه عملکرد:
- اهرم مکانیکی (کابلی):
- شایع‌ترین نوع، عمدتاً به صورت دسته‌ای بین دو صندلی جلو قرار دارد.
- مکانیزم: انتقال نیرو از اهرم به واسطه سیم مفتولی به مجموعه ترمز عقب.
- اهرم پدالی:
- معمولاً در سمت پای چپ راننده نصب می‌شود و با فشار پا فعال می‌شود.
- بیشتر در خودروهای شاسی‌بلند و ون‌ها یا خودروهای وارداتی آمریکایی.
- ترمز پارک برقی (EPB):
- عمل قفل شدن ترمزها با فشار یک دکمه و توسط موتور یا اکچویتور الکترونیکی.
- مجهز به سیگنال سنسور، قابلیت اتوپارک و ایمنی بالاتر.
ب) بر اساس محل قرارگیری:
- بین صندلی‌های جلو: عمده خودروهای سواری.
- زیر داشبورد یا کنار پایه پدال‌ها: برای ترمز پدالی.
- داخل داشبورد یا کنسول میانی: برقی.
اجزای اصلی اهرم ترمز پارک و قطعات مرتبط
- خود اهرم (Lever):
- نقطه تکیه‌گاه و انتقال‌دهنده نیرو.
- سیم یا کابل ترمز (Parking Brake Cable):
- رابط بین اهرم و مکانیزم ترمز در چرخ‌ها.
- مکانیزم ضامن یا ضامن دنده‌ای (Ratchet Mechanism):
- قفل نگه داشتن اهرم در وضعیت کشیده.
- فنر بازگردان (Return Spring):
- بازگرداندن اهرم به وضعیت آزاد.
- سوئیچ یا سنسور تشخیص فعال بودن ترمز دستی (Indicator Switch):
- روشن کردن چراغ هشدار در پشت آمپر.
- کفشک یا مکانیزم قفل چرخ (Parking Brake Shoes/Caliper):
- اعمال نیرو (در ترمز کاسه‌ای: کفشک؛ در دیسکی: پیستون یا مکانیزم اضافه روی کالیپر).
نحوه عملکرد و دیاگرام ساده مکانیکی
جزئیات:
- با کشیدن اهرم، سیم فولادی یا میله‌ها کشیده و نیرو به مکانیزم ترمز عقب انتقال می‌یابد.
- در ترمز کاسه‌ای، کفشک به دیواره درام فشار داده شده و چرخ قفل می‌شود.
- در ترمز دیسکی، با حرکت اهرم (یا موتور برقی در نوع EPB) پیستون کوچک روی کالیپر فشار می‌آورد.
انواع سیستم ترمز پارک در خودرو
- ترمز دستی در سامانه کاسه‌ای (Drum Brake):
- متداول در خودروهای داخلی و اقتصادی.
- نیاز به تنظیم دوره‌ای سیم و کفشک.
- ترمز دستی در سامانه دیسکی (Disc Brake):
- غالباً با یک مکانیزم اضافی بر روی کالیپر عقب.
- نیازمند دقت بیشتر در تعمیرات و نگهداری.
- ترمز پارک برقی:
- معمولاً تمام عملیات توسط موتوری کوچک و ECU کنترل می‌شود.
- قابلیت‌های پیشرفته شامل اتوپارک، آزاد شدن هنگام حرکت و غیره.
علائم و نشانه‌های خرابی اهرم ترمز پارک
- کار نکردن یا سفتی اهرم هنگام کشیدن یا رها کردن
- عمل نکردن درست چراغ هشدار ترمز دستی در آمپر
- گیر کردن یا عدم بازگشت اهرم به وضعیت اولیه
- شل شدن اهرم و نیاز به کشیدن بیش از حد
- صدای شکستگی، ساییدگی یا گیر هنگام استفاده
- ایمن نبودن خودرو به ویژه در شیب‌ها
- حرکت خودرو با دنده خلاص با وجود کشیده بودن ترمز دستی
عوامل اصلی خرابی و کاهش عملکرد ترمز دستی
- پوسیدگی یا پارگی سیم (بیشتر در مناطق مرطوب/نمکی)
- خرابی ضامن یا فنر بازگردان
- شل شدن، خرابی یا شکستگی کفشک ترمز (در مدل کاسه‌ای)
- گیرپاژ، زنگ‌زدگی یا بسته شدن کالیپر عقب (در ترمز دیسکی)
- عدم سرویس‌کاری و تنظیم رگلاژ سیم
- مشکلات سوئیچ یا سنسور هشدار
- خطای ECU یا خرابی اکچویتور در مدل‌های EPB
- نفوذ آب، خاک یا مواد شیمیایی به قطعات مکانیکی
مراحل بازدید، سرویس و تنظیم ترمز دستی
بازدید دوره‌ای و سرویس منظم، بهترین راه پیشگیری از هزینه‌های سنگین است. مراحل شامل:
- بررسی وضعیت اهرم (شکستگی، شلی، سفتی)
- کنترل صدای عملکرد و وضعیت بازگشت اهرم
- بازدید و روغن‌کاری سیم‌های رابط (ترجیحاً با اسپری روان‌کننده)
- چک کردن عملکرد چراغ هشدار و سوئیچ پشت اهرم
- آزمایش ثابت ماندن خودرو در شیب تند در حالت خلاص و کشیده بودن ترمز دستی
- تنظیم رگلاژ سیم:
- معمولاً با پیچی زیر خودرو یا کنار اهرم (در ترمز کاسه‌ای)؛ یا با ابزار تشخیصی در مدل EPB.
- بازدید فنی کفشک/کالیپر بر حسب نوع سیستم ترمز عقب
مراحل تعویض و تعمیر اهرم ترمز دستی
- اتومبیل را کاملاً خاموش و ایمن کنید؛ در دنده بگذارید و چرخ‌ها را مهار کنید.
- پوشش یا کاور کنار اهرم را باز کنید.
- سوکت سوئیچ یا سیم سنسور هشدار را جدا نمایید.
- سیم یا کابل ترمز را آزاد کنید.
- *اهرم شکسته یا معیوب را خارج کنید.
- نصب اهرم جدید و اتصال مجدد سیم‌ها، کابل و سوکت.
- تنظیم دوباره رگلاژ و تست عملکرد اهرم.
- بررسی نهایی: خودرو باید در شیب بدون حرکت بماند. چراغ هشدار باید به درستی روشن/خاموش شود.
نکات نگهداری و افزایش طول عمر ترمز دستی
- سفت کشیدن بیش از حد اهرم ممنوع! باعث پارگی سیم یا شکستگی ضامن داخلی خواهد شد.
- در بازه‌های ۶ ماهه سیم‌ها را روغن‌کاری و کفشک یا کالیپر را بررسی کنید.
- هرگز خودرو را با ترمز دستی در وضعیت کشیده برای مدت طولانی (چند روز یا بیشتر) رها نکنید. (خصوصاً در زمستان به علت احتمال چسبیدن کفشک یا کالیپر به قطعه تماس)
- در صورت شنیده شدن صدا یا بروز هرگونه تغییر غیرعادی، به مکانیک مراجعه کنید.
- در خودروهای با ترمز برقی، از انجام تعمیرات غیراستاندارد خودداری کنید.
آموزش تست و عیب‌یابی سریع در خانه
- آزمایش حرکت در شیب: خودرو را در سطح شیبدار قرار دهید، دنده خلاص و ترمز دستی کشیده. چرخ نباید حتی کمی حرکت کند.
- تعداد کلیک اهرم: اغلب خودروسازها بین ۶ تا ۹ بار صدای کلیک را به عنوان عملکرد نرمال اهرم تعریف کرده‌اند. کشیده شدن تا انتها یا آزاد بودن کاملاً، علامت نیاز به رگلاژ یا تعمیر است.
- چراغ هشدار: خاموش یا روشن ماندن همیشگی روی صفحه آمپر نشانه مشکل است.
فناوری‌های جدید و آینده اهرم ترمز پارک
- افزایش استفاده از ترمز برقی (EPB): دقت و سرعت عملکرد، ایمنی بالاتر خصوصاً برای رانندگی خودکار و سیستم‌های پیشرفته کمکی راننده (ADAS).
- ادغام با سنسور شیب و سنجشگرهای موقعیت: فعال/غیرفعال کردن هوشمند بسته به وضعیت محیط خودرو.
- مکانیزم ضدحریق و کاهش استهلاک قطعات متحرک: برای کاربرد طولانی.
- پشتیبانی از کدخوانی و تست توسط دیاگ‌ها و نرم‌افزارهای تعمیراتی.
سؤالات متداول و کاربردی
- آیا شستن زیر خودرو موجب خرابی ترمز دستی می‌شود؟
- اگر محافظ سیم یا بدنه صدمه ندیده و نفوذ آب زیاد نباشد، مشکلی پیش نمی‌آید اما توصیه به روغن‌کاری سیم بعد از شستشو می‌شود.
- چرا حتی با کشیدن ترمز دستی، خودرو حرکت می‌کند؟
- معمولاً سیم شل یا کفشک ترمز فرسوده است. نیاز به تنظیم یا تعویض دارید.
- استفاده از ترمز دستی در سرعت بالا، توصیه می‌شود؟
- خیر! فقط در شرایط اضطراری. این کار خطرناک بوده، به قطعات آسیب جدی می‌زند.
- بعد از تعویض سیم یا اهرم ترمز دستی نیاز به تنظیم خاصی است؟
- بله، باید رگلاژ سیم و تست عملکرد انجام شود تا خودرو در شیب بدون حرکت بماند.
جمع‌بندی و توصیه پایانی
اهرم ترمز پارک (ترمز دستی) یکی از ارکان ایمنی خودرو و ضامن حرکت بدون خطر در شرایط متنوع است. انتخاب صحیح، نصب اصولی، سرویس و تنظیم منظم و توجه به علائم اخطار، تماماً باعث رضایت، آسودگی خاطر و بالا رفتن سطح ایمنی شما خواهد شد. توصیه می‌شود هر شش ماه یک بار از صحت عملکرد ترمز دستی خودرو اطمینان حاصل کنید و در صورت بروز هر نوع اشکال، به قطعات اصلی و تعمیرگاه مجاز اعتماد کنید.
