پمپ ترمز ماشین وظیفه دارد نیروی مکانیکی وارده به پدال ترمز را به فشار هیدرولیکی تبدیل کند. این نیرو از طریق بوستر تقویت می‌شود و به پمپ ترمز می‌رسد. پمپ ترمز هم با ایجاد فشار در روغن ترمز خودرو، نیروی اولیه پدال را به کالیپرها و لنت‌ها انتقال می‌دهد. تماس لنت‌ها با دیسک‌ها اصطکاک شدیدی ایجاد می‌کند. وجود اصطکاک سرعت چرخش دیسک‌ها را کمتر می‌کند و در نتیجه سرعت حرکت خودرو کاهش می‌یابد.
تاریخچه و سیر تحول پمپ ترمز
ابتدا، ترمزهای خودروهای اولیه به صورت کاملاً مکانیکی و بدون استفاده از مایع هیدرولیک کار می‌کردند. در دهه ۱۹۱۰ اولین نسل پمپ‌های ترمز هیدرولیکی معرفی شد. معروف‌ترین تحول در این عرصه، در سال ۱۹۲۴ توسط «مالکوم لوکهید» با ارائه سیستم ترمز هیدرولیک یک‌مداره بود.
با پیشرفت فناوری، در دهه‌های بعد پمپ ترمزهای دو مداره و سپس فناوری‌های نوین نظیر سنسور فشار و سیستم‌های ABS روی آنها پیاده‌سازی شد که ضریب ایمنی و دقت ترمزگیری را به حد بالایی رساند.
وظیفه و نقش پمپ ترمز در سیستم ترمز
پمپ ترمز، نقطه شروع چرخه عملکرد ترمز است:
- تبدیل نیروی پدال: نیروی پدال راننده را به فشار هیدرولیکی در سیستم ترمز تبدیل می‌کند.
- کنترل توزیع فشار: مقدار و سرعت فشار روغن ترمز را به طور دقیق به هر مدار انتقال می‌دهد.
- حفظ فشار پایدار: مانع برگشت روغن و افت فشار در مدار ترمزها می‌شود.
- ایمنی و اطمینان: معمولاً دارای دو مدار جداگانه است تا در صورت آسیب یکی، حداقل نصف قدرت ترمز باقی بماند.

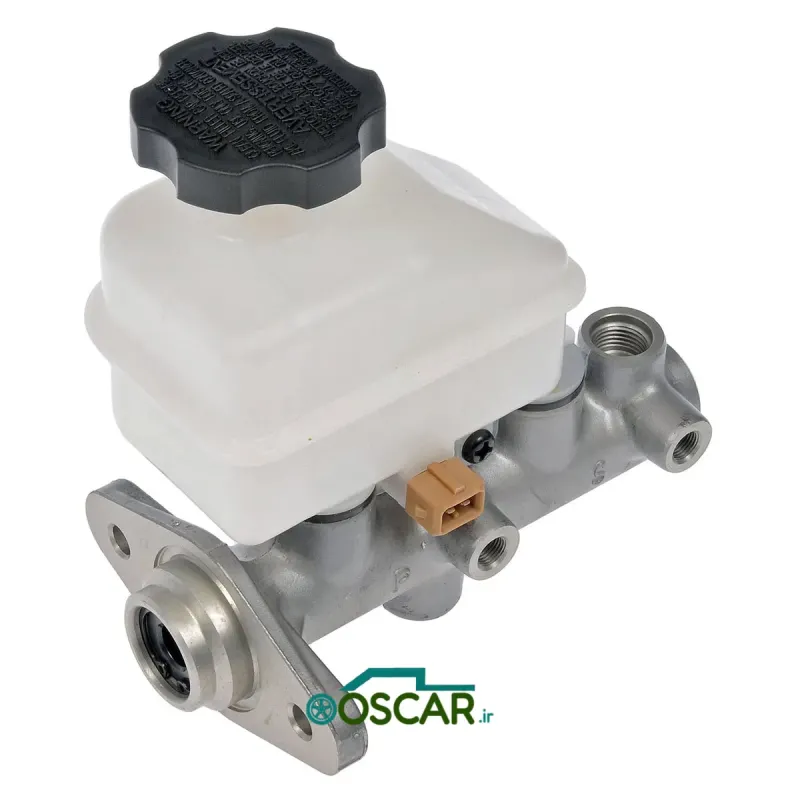

ساختار و اجزای اصلی پمپ ترمز
اجزای اصلی پمپ ترمز عبارتند از:
- بدنه سیلندر: اغلب از آلیاژ آلومینیوم یا چدن ساخته می‌شود.
- پیستون‌ها: معمولاً دو عدد برای هر مدار، وظیفه حرکت روغن را دارند.
- مخزن روغن ترمز (Reservoir): در قسمت بالای سیلندر نصب شده و منبع تغذیه روغن ترمز است.
- واشرها و اورینگ‌ها: برای آب‌بندی و جلوگیری از نشت روغن
- سوپاپ‌های یک طرفه: برای کنترل ورود و خروج روغن
- ورودی و خروجی‌ها: محل اتصال لوله‌های روغن به مدارهای مختلف سیستم ترمز
- فنر برگشتی: پیستون را پس از هر عمل ترمز به حالت اولیه بازمی‌گرداند
- محل اتصال به بوستر ترمز و پدال ترمز
انواع پمپ ترمز
الف) بر اساس تعداد مدار:
- تک‌مداره (Single Circuit Master Cylinder): فقط یک مدار هیدرولیکی؛ بیشتر در خودروهای قدیمی، ایمنی پایین‌تر
- دو مداره (Dual Circuit Master Cylinder): شامل دو مسیر جداگانه، ایمنی بالاتر، استاندارد فعلی اغلب خودروها
ب) بر اساس ساختار:
- پمپ ترمز استاندارد (Tandem) یا دوپیوسته: مرسوم‌ترین نوع در خودروهای امروزی با دو پیستون پی‌درپی
- پمپ ترمز تقسیم‌شده (Split): مدارها بر اساس محور جلو و عقب یا مورب چرخ‌ها تقسیم می‌شوند.
ج) بر اساس نوع سیستم:
- هیدرولیکی سنتی: وابسته به فشار روغن
- پمپ ترمز برقی (“Brake-by-Wire”): سیگنال‌های الکترونیکی به جای فشار مکانیکی
- پمپ ترمز ویژه خودروهای خاص: مثل خودروهای تقویت‌شده برای مسابقه یا بار سنگین
نحوه عملکرد پمپ ترمز
۱. راننده پدال ترمز را فشار می‌دهد.
- پدال از طریق میله اتصال، پیستون‌های پمپ ترمز را به جلو هل می‌دهد.
- این عمل باعث ایجاد فشار در روغن ترمز شده و از ورودی‌ها به خروجی‌ها ارسال می‌شود.
- فشار روغن به سمت چرخ‌ها و کالیپر یا سیلندر چرخ‌ها منتقل می‌شود و عمل ترمزگیری صورت می‌گیرد.
- با رها کردن پدال، فنرها پیستون را به عقب باز می‌گردانند و روغن به آرامی به حالت اولیه بازمی‌گردد.
- اگر نقصی در یک مدار رخ دهد، مداربندی دوگانه اجازه می‌دهد مدار دوم مستقل عمل کند و ایمنی نسبی ترمز حفظ شود.
محل نصب و ارتباط با سایر اجزای ترمز
پمپ ترمز غالباً روی بوستر ترمز (در سمت راننده و بر روی دیواره آتش موتورخانه) نصب می‌شود و از طریق میله اتصال به پدال ترمز متصل است.
مخزن روغن ترمز بالای سیلندر قرار دارد. خروجی‌های پمپ به خطوط ترمز جلو و عقب متصل شده‌اند و سیگنال مربوط به سطح روغن ترمز (در مخزن) نیز به سیستم هشدار راننده وصل است.
نشانه‌ها و علائم خرابی پمپ ترمز
- فرورفتن زیاد یا “خالی شدن” پدال ترمز: هوا یا نشت داخلی پمپ
- کاهش قدرت ترمزگیری یا عملکرد نامطمئن: نقص در سوپاپ یا آب‌بندی سیلندر
- نشتی روغن از اطراف سیلندر اصلی یا بوستر
- کاهش سطح روغن ترمز (مشاهده مکرر)
- سفت یا شل شدن غیرعادی پدال ترمز
- خطرناک: عدم ترمز کامل یا حرکت پدال بدون ایجاد فشار
- روشن شدن چراغ هشدار فشار ترمز در داشبورد
- ایجاد لک و روغن در قسمت پایه پمپ یا زیر خودرو
علل و عوامل خرابی پمپ ترمز
- خرابی آب‌بندی یا اورینگ‌ها: شایع‌ترین علت، منجر به نشت داخلی و افت فشار
- فرسودگی پیستون‌ها: خوردگی یا شکست ناشی از کارکرد زیاد یا عدم تعویض به موقع روغن ترمز
- استفاده از روغن ترمز غیراستاندارد یا ناسازگار
- نفوذ ذرات ریز و آلودگی به مخزن یا مدار
- عملکرد ناقص یا خرابی سوپاپ‌ها
- ضربه یا تصادف (آسیب فیزیکی به پمپ یا مخزن)
- تعمیر یا مونتاژ غیراصولی
راه‌های تشخیص و تست سلامت پمپ ترمز
- بازرسی ظاهری: هر نوع نشتی در اطراف پمپ، شل بودن اتصالات و پایین بودن سطح روغن مشکوک است.
- تست فشار پدال: اگر پس از فشار دادن اولیه پدال، با نگه‌داشتن پدال، پدال به آرامی فرو برود، ممکن است نشتی داخلی پمپ رخ داده باشد.
- هواگیری: اگر هواگیری انجام شد اما همچنان پدال خالی است، احتمال خرابی پمپ ترمز زیاد است.
- بررسی عملکرد دو مدار: قطع یکی از خطوط (فقط مخصوص کارگاه فنی) می‌تواند عملکرد مداربندی پمپ را ارزیابی کند.
- بررسی علائم برقی: در مدل‌هایی با سنسور سطح روغن یا سنسور فشار
اصول سرویس و نگهداری پمپ ترمز
- تعویض منظم روغن ترمز (هر ۲ سال یا ۴۰-۶۰ هزار کیلومتر)
- بازرسی سلامت مخزن و سطح روغن
- تمیز نگه داشتن درب و ورودی‌های مخزن
- استفاده صرفاً از روغن ترمز استاندارد توصیه شده توسط کارخانه
- کنترل کیفیت آب‌بندی و اتصالات لوله‌ها
- عدم اعمال نیروی بیش از حد یا ضربه به مجموعه پمپ ترمز
- بازرسی سالانه توسط تعمیرکار مجرب
مراحل تعویض پمپ ترمز (سیلندر اصلی)
۱. خاموش کردن خودرو و جدا کردن باتری
۲. تمیز کردن اطراف پمپ و مخزن برای جلوگیری از ورود آلودگی
۳. تخلیه روغن ترمز از سیلندر (با باز کردن شیرهای هواگیری چرخ یا استفاده از سرنگ)
۴. باز کردن رابط مخزن روغن از پمپ (در صورت وجود)
۵. بازکردن لوله‌های خروجی روغن ترمز
۶. بازکردن پیچ‌ها یا مهره‌های اتصال سیلندر به بوستر
۷. خارج کردن پمپ ترمز و نصب نمونه جدید (هم‌مدل و استاندارد)
۸. اتصال مجدد و سفت کردن لوله‌ها و اتصالات
۹. هواگیری کامل سیستم ترمز، بررسی نشتی
۱۰. تست عملکرد سیستم ترمز قبل از حرکت
توجه: هواگیری صحیح پس از هرگونه تعمیر یا تعویض پمپ ترمز ضروری است و رعایت اصول ایمنی الزامی است.
نکات ایمنی و توصیه‌های کلیدی
- هرگز با نشانه‌های خرابی پمپ ترمز رانندگی نکنید.
- استفاده از روغن ترمز غیراستاندارد منجر به خرابی سریع پمپ و کل سیستم ترمز می‌شود.
- مراقب باشید هیچگونه آلودگی، رطوبت، یا چربی وارد مخزن و مدار ترمز نشود.
- پمپ ترمز خود را فقط از برند و مدل معتبر تهیه و نصب کنید.
- سرویس و تعمیر این بخش را فقط به افراد مجرب بسپارید.
فناوری‌های نوین و آینده پمپ ترمز
- پمپ ترمز برقی (Master Cylinder Electric): حذف تمامی اتصالات مکانیکی و گرفتن فرمان برقی از پدال (تشخیص فشار و ارسال سیگنال به ECU)
- ادغام با سیستم ترمز اضطراری خودکار و ESP: تحلیل داده‌ها و واکنش خودکار در شرایط خطر
- پمپ‌های اطمینان چند مداره: برای تقسیم فشار دقیق و اتوماتیک بین چرخ‌ها در شرایط بحرانی
- سنسورهای فشار هوشمند: برای کنترل و عیب‌یابی آنلاین با ارسال اطلاعات به سیستم مرکزی خودرو
- پمپ‌های خودهواگیر: قابلیت خروج خودکار هوا در زمان سرویس و افزایش ضریب اطمینان
سوالات و نکات متداول درباره پمپ ترمز
چرا باید روغن ترمز به موقع تعویض شود؟
به دلیل جذب رطوبت و آلودگی که به مرور زمان باعث زنگ‌زدگی و خوردگی اجزای داخلی پمپ و کل سیستم ترمز می‌شود.
آیا پمپ ترمز قابل تعمیر است؟
اغلب در خودروهای مدرن تعویض کامل توصیه می‌شود، ولی در برخی موارد تعمیر (تعویض واشر و اورینگ) با کیت مخصوص امکان‌پذیر است.
عمر مفید پمپ ترمز چقدر است؟
معمولاً ۱۰۰ تا ۲۰۰ هزار کیلومتر یا حدود ۵ تا ۱۰ سال، بسته به نوع روغن، کیفیت نگهداری و سبک رانندگی.
آیا نشتی در اطراف بوستر نشانه خرابی پمپ ترمز است؟
بله، نشت روغن در محل اتصال پمپ به بوستر اغلب به دلیل خرابی آب‌بندی داخلی پمپ است.
جمع‌بندی
پمپ ترمز قلب تپنده سیستم ترمز هیدرولیکی خودرو است. عملکرد دقیق، سرویس منظم، استفاده از قطعات استاندارد و توجه ویژه به نشانه‌های خرابی این قطعه، سهمی اساسی در حفظ ایمنی خودرو و سرنشینان دارد. همان‌گونه که کوچک‌ترین افت یا نقص در عملکرد پمپ ترمز می‌تواند به فاجعه منجر شود، توجه دقیق و مسئولانه به این قطعه، از الزامات اساسی نگهداری خودرو است.
