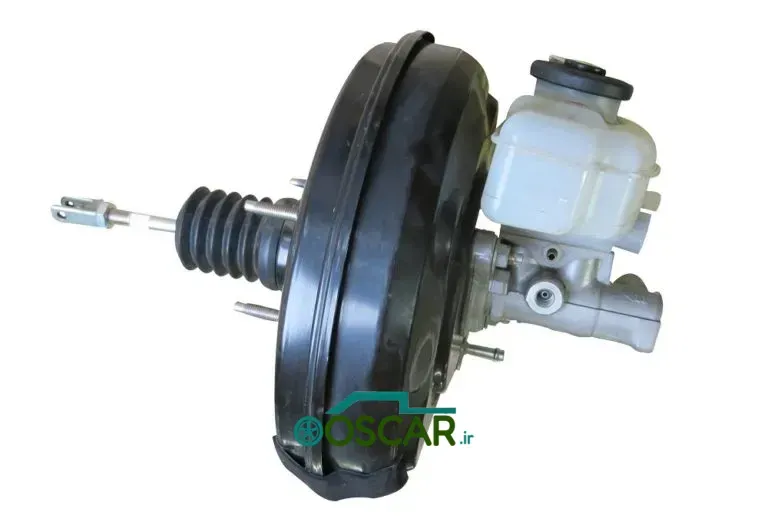

بوستر ترمز یا همان تقویت‌کننده مکشی ترمز یکی از مهم‌ترین اجزای سیستم ترمز خودرو است که جهت افزایش قدرت ترمزگیری و کاهش نیروی لازم توسط راننده روی پدال ترمز طراحی شده است.
این قطعه، با استفاده از اختلاف فشار هوا (خلأ موتور یا پمپ وکیوم)، نیروی ورودی راننده به پدال را چند برابر کرده و به سیلندر اصلی ترمز منتقل می‌کند؛ این امر باعث می‌شود راننده با نیرویی کم بتواند خودروی خود را با اطمینان و قدرت بیشتری متوقف کند.
بوستر مکشی به‌ویژه در خودروهای سواری، وانت‌ها، و بسیاری از ماشین‌های متوسط و حتی سنگین شهری به کار می‌رود.
تاریخچه و تحول بوستر ترمز
ایده تقویت ترمز با خلأ موتور به دهه ۱۹۲۰ بازمی‌گردد، اما اولین بوسترها در دهه ۱۹۵۰ به شکلی کاربردی و گسترده وارد صنعت خودرو شدند.
قبل از این نوآوری، ترمزها مستقیماً با نیروی راننده عمل می‌کردند که در شرایط اضطراری یا خودروهای سنگین کافی نبود و باعث خستگی و حتی خطر می‌شد.
در گذر زمان:
- ابتدا بوسترهای ساده مکشی مکانیکی توسعه یافتند؛
- سپس مدل‌های هیدروبوستر (با کمک فشار روغن فرمان)، برای خودروهای دیزلی یا بسیار سنگین معرفی شدند؛
- در خودروهای امروزی، بوسترهای الکتریکی (electrobooster)، مخصوصاً در خودروهای هیبرید و برقی، ظاهر شده‌اند اما هنوز نوع مکشی رایج‌ترین است.
وظیفه و عملکرد بوستر ترمز
وظیفه اصلی بوستر مکشی ترمز:
تبدیل نیروی نسبتاً کم وارد شده توسط پای راننده به نیروی زیاد هیدرولیکی برای ترمزگیری، از طریق به‌کارگیری اختلاف فشار دو طرف دیافراگم داخل بوستر.
مختصر شیوه عملکرد:
- راننده پدال ترمز را فشار می‌دهد؛
- شیر داخلی بوستر باز می‌شود و خلأ تولیدشده توسط موتور (یا پمپ وکیوم)، اجازه می‌دهد یک طرف دیافراگم داخل بوستر نسبت به طرف دیگر فشار کمتری داشته باشد؛
- در اثر این اختلاف فشار (خلأ) غشای داخلی حرکت می‌کند و به نیروی پای راننده افزوده می‌شود؛
- نیروی مرکب به سیلندر اصلی ترمز ارسال می‌گردد؛ روغن ترمز تحت فشار به سمت چرخ‌ها رفته، عمل ترمزگیری انجام می‌شود.
انواع بوستر ترمز
الف) تقسیم بر اساس منبع خلأ:
- بوستر مکشی (Vacuum Booster): متداول در اغلب خودروهای بنزینی؛ منشأ خلأ عمدتاً منیفولد دود موتور.
- بوستر هیدرولیکی (Hydrobooster): مختص خودروهایی با خلأ ضعیف مانند دیزلی‌ها یا خیلی بزرگ‌ها؛ نیروی کمکی از پمپ هیدرولیک فرمان تامین می‌شود.
- بوستر الکتریکی (Electrobooster): استفاده در خودروهای هیبرید و برقی؛ مجهز به پمپ خلأ برقی.
ب) تقسیم بر اساس ساختار داخلی:
- دیافراگمی (Single/Dual Diaphragm): نوع معمول، دیافراگم‌های لاستیکی که اختلاف فشار را منتقل می‌کند.
- تلسکوپی (Tandem): دو بوستر به هم وصل برای افزایش قدرت؛ روی بعضی خودروهای سنگین‌تر.
محل نصب و اجزای اصلی بوستر ترمز
محل نصب:
بوستر معمولاً بر روی دیواره آتش (بین کاپوت و اتاق)، دقیقاً پشت پدال ترمز و پیش از سیلندر اصلی نصب می‌شود.
اجزای تشکیل‌دهنده:
- بدنه بوستر: محفظه فلزی یا آلومینیومی دو‌قسمتی با آب‌بندی قوی
- دیافراگم داخلی: لاستیکی و مقاوم به روغن و حرارت
- شیر کنترل (Valve Assembly): باز و بسته‌شدن راه خلأ و هوای آزاد
- پیستون یا میله ارتجاعی: انتقال‌دهنده نیرو به سیلندر اصلی ترمز
- واشرها و فنرهای بازگردان: بازگشت مجموعه به وضعیت اولیه بعد از رهاسازی ترمز
- شیلنگ خلأ: رابط خلأ موتور به بوستر (معمولاً با یکطرفه‌بودن)
- سوپاپ یکطرفه (Check Valve): جلوگیری از بازگشت هوا و قطع ناگهانی خلأ
وقتی پدال ترمز فشرده شود، دریچه داخلی بوستر باز شده، اختلاف فشار ایجاد و نیروی پای راننده تقویت می‌گردد.
اثر خرابی بوستر بر عملکرد خودرو
بوستر ترمز خراب یا معیوب:
- نیاز به واردکردن نیروی زیاد توسط پای راننده برای ترمزگیری
- کاهش محسوس توان ترمز؛ افزایش مسافت ترمزگیری، بالا رفتن ریسک سانحه
- ناراحت‌کننده شدن کنترل خودرو به‌ویژه هنگام توقف‌های سریع یا مکرر
نشانه‌ها و علائم خرابی بوستر ترمز
- سخت شدن پدال ترمز: پدال سفت و سنگین می‌شود.
- طولانی شدن مسافت ترمزگیری: نیروی پا کافی نبوده و ماشین با تأخیر متوقف می‌شود.
- صدای هیس یا خلأ: شنیدن صدای دمیدن هوا از محل پدال یا نزدیکی بوستر.
- دور موتور بالا هنگام ترمزگیری: نشتی خلأ بوستر هوا وارد منیفولد می‌کند و دور موتور تغییر می‌کند.
- پایین‌رفتن یا گیرکردن پدال: بازگشت ضعیف پدال پس از رها کردن آن.
- کار نکردن صحیح پدال در ترمزهای پیاپی: مثلاً بار اول نرم ولی بعد سفت و بی‌اثر می‌شود.
- روشن‌شدن چراغ اخطار ترمز (Brake Warning Light) در برخی خودروها.
علل و عوامل خرابی بوستر ترمز
- پوسیدگی یا پارگی دیافراگم داخلی: شایع‌ترین علت (باعث از بین رفتن اختلاف فشار)
- ایراد یا گرفتگی شیر کنترل یا سوپاپ یکطرفه
- نشتی شیلنگ خلأ یا واشرها
- نفوذ روغن ترمز به بوستر (در صورت خرابی سیلندر اصلی) و آسیب درونی
- استفاده طولانی و سایش اجزا در اثر عمر بالا
- کیفیت پایین قطعه یا مونتاژ غیراصولی
- نفوذ گرد و غبار، آب یا مواد شیمیایی
مراحل تست و عیب‌یابی بوستر مکشی ترمز
الف) تست بوستر در خانه (روش کلاسیک):
- خودرو را خاموش کنید.
- پدال ترمز را چند بار فشار دهید تا خلأ باقی‌مانده از بین برود.
- پدال را پایین نگه داشته، ماشین را روشن کنید.
- اگر بوستر سالم باشد، پدال با روشن شدن خودرو باید کمی پایین‌تر برود (یعنی بوستر فعال و خلأ تأمین شده).
ب) تست نشت خلأ:
- بازدید شیلنگ خلأ، سوپاپ یکطرفه و نبود نشتی
- گوش دادن به صدای سوت علمی یا هوای اضافی اطراف بوستر
ج) تست عملکرد توسط مکانیک:
- در صورت بروز نشانه‌های نامبرده، تست تخصصی‌تر با دیاگ یا ابزارهای سنجش فشار صورت گیرد.
سرویس، نگهداری و نکات افزایش عمر بوستر
- هر سال شیلنگ خلأ، سوپاپ‌ها و دیافراگم را بازدید کنید.
- در صورت ترکیدن یا نشتی شیلنگ، فوری آن را تعویض نمایید.
- سیلندر اصلی ترمز را سرویس کنید (نفوذ روغن به بوستر ممنوع!).
- از شست‌وشوی قسمت موتور و بوستر با فشار بالا پرهیز شود.
- در تعویض بوستر حتماً از نمونه اصلی و استاندارد (OE) استفاده کنید.
- به‌هنگام سرویس ترمزها، تست بوستر را فراموش نکنید.
مراحل تعویض بوستر مکشی ترمز
- قطع باتری خودرو برای ایمنی
- تخلیه مخزن روغن سیلندر اصلی و باز کردن آن از روی بوستر (دو یا چهار پیچ با مهره در برخی مدل‌ها)
- باز کردن شیلنگ خلأ و سوپاپ یکطرفه از بدنه بوستر
- باز کردن مهره‌های اتصال بوستر به دیواره آتش (معمولاً از داخل کابین و بالای پدال‌ها)
- جدا کردن میله اتصال بوستر به پدال ترمز
- بیرون آوردن بوستر و نصب بوستر جدید در همان جهت و با همان تنظیم
- اتصال مجدد سیلندر اصلی، شیلنگ خلأ و داخل‌کردن روغن ترمز
- هواگیری سیستم ترمز و تست فنی عملکرد بوستر
- بررسی نشتی‌ها و اطمینان از سالم بودن تمام اجزا
توجه: در خودروهای با ترمز برقی یا سیستم‌های خاص، مراحل ممکن است متفاوت باشد و نیاز به تجهیزات تخصصی دارد.
نکات ایمنی و توصیه‌های مهم
- همیشه پس از سرویس و تعویض بوستر، سیستم ترمز را به‌طور کامل هواگیری کنید.
- هرگز با نشانه‌های خرابی بوستر یا سفت شدن ناگهانی ترمز رانندگی نکنید.
- از بوسترهای بی‌کیفیت متفرقه و تعویض غیراصولی پرهیز کنید.
- هنگام نشتی، هم سیلندر اصلی و هم بوستر را بررسی و در صورت لزوم هر دو را تعویض کنید.
- سرویس و تعویض بوستر باید توسط مکانیک مجرب صورت گیرد.
فناوری‌های جدید و آینده بوستر ترمز
- بوسترهای برقی هوشمند (iBooster): در خودروهای هیبرید و برقی، بدون نیاز به خلأ موتور؛ دارای واکنش سریع و اتصال به سامانه‌های ترمز خودکار.
- بوسترهای چندمرحله‌ای یا ماژولار: برای خودروهای سنگین و SUV مدرن، جهت تقسیم بهتر نیرو.
- تکنولوژی عیب‌یابی هوشمند و سنسوردار: اعلام خطر و هشدار در صورت نشتی یا خرابی با ECU و دیاگ خودرو.
- ادغام با سیستم پایدارساز خودرو (ESP) و ترمز اضطراری پیشرفته (AEB): هماهنگی مدرن‌تر با ابزارهای الکترونیکی.
سؤالات پرمتدوال و نکاتی برای کاربران
- آیا رانندگی با بوستر خراب ایمن است؟
- خیر! ترمزگیری بسیار سخت و ناایمن می‌گردد و توصیه اکید است خودرو در اولین فرصت تعمیر شود.
- آیا بوستر خودبه‌خود تعمیر می‌شود؟
- هرگز؛ مشکلات دیافراگم، شیر یا شیلنگ فقط با تعویض قطعه یا سرویس قابل رفع است.
- هواگیری بوستر لازم است؟
- بوستر مستقیماً نیاز به هواگیری ندارد اما سیلندر و سیستم ترمز بعد از باز شدن، بله.
- آیا می‌توان بوستر را بازسازی کرد؟
- عمدتاً تعویض کامل توصیه می‌شود. تعمیر دیافراگم یا شیر اغلب غیراصولی و نامطمئن است.
- چقدر عمر مفید بوستر ترمز است؟
- معمولاً ۱۰ تا ۱۵ سال یا بیش از ۲۰۰ هزار کیلومتر، بسته به نگهداری و کیفیت قطعه.
جمع‌بندی و توصیه پایانی
بوستر مکشی ترمز نقش کلیدی در ایمنی، راحتی و عملکرد موثر سیستم ترمز ایفا می‌کند و خرابی آن می‌تواند منجر به کاهش جدی ایمنی خودرو گردد. سرویس منظم، استفاده از قطعات اصلی، تست‌های ساده عملکرد و اهمیت به نشانه‌های خرابی، ضامن سلامت و آرامش خیال راننده و سرنشینان است.
