سیبک تعلیق (Ball Joint) یکی از اجزای حیاتی و بنیادین در سیستم تعلیق خودرو است که نقش محوری در اتصال چرخ‌ها به سیستم تعلیق و فرمان‌پذیری خودرو ایفا می‌کند. این قطعه مفصلی کروی شکل است که به چرخ‌ها اجازه می‌دهد تا در حین حرکت عمودی سیستم تعلیق (بالا و پایین رفتن چرخ در ناهمواری‌ها) و چرخش فرمان (هنگام تغییر جهت خودرو)، آزادی حرکت لازم را داشته باشند. به بیان ساده، سیبک تعلیق مانند مفصل شانه یا لگن در بدن انسان عمل می‌کند؛ این مفصل، امکان حرکت در جهات مختلف را فراهم می‌آورد در حالی که اتصال پایداری را بین استخوان‌ها حفظ می‌کند. بدون سیبک، چرخ‌ها نمی‌توانستند به طور مستقل در جهت‌های مختلف حرکت کنند و هرگونه ناهمواری جاده، کنترل خودرو را از بین می‌برد.
موقعیت سیبک تعلیق در خودرو
سیبک‌های تعلیق معمولاً در دو نقطه اصلی در سیستم تعلیق جلو خودرو (و در برخی خودروهای قدیمی‌تر یا شاسی‌بلندها در تعلیق عقب نیز) قرار می‌گیرند:
- سیبک بالا: این سیبک در قسمت بالایی سیبک تعلیق قرار گرفته و بازوی کنترل بالا را به نشیمنگاه چرخ متصل می‌کند. نقش آن عمدتاً در حفظ زاویه کمبر و حرکت عمودی چرخ است.
- سیبک پایین: این سیبک که معمولاً بیشتر وزن خودرو را تحمل می‌کند، بازوی کنترل پایین را به نشیمنگاه چرخ متصل می‌سازد. در اکثر خودروهای امروزی که از سیستم تعلیق مک‌فرسون استفاده می‌کنند، سیبک پایین نقش اصلی را در اتصال چرخ به تعلیق و انتقال فرمان‌پذیری دارد و ممکن است تنها سیبک موجود باشد.
سیبک‌ها به گونه‌ای نصب می‌شوند که بتوانند نیروهای کششی و فشاری را تحمل کنند و در عین حال، امکان چرخش محور چرخ (هنگام دور زدن) و حرکت بالا و پایین آن (هنگام عبور از دست‌انداز) را فراهم آورند.
وظیفه و عملکرد سیبک تعلیق
وظیفه اصلی سیبک تعلیق، ایجاد یک نقطه اتصال منعطف و پایدار بین اجزای سیستم تعلیق و چرخ است. عملکرد آن را می‌توان در چند بخش خلاصه کرد:
- اتصال چرخ به سیستم تعلیق: سیبک‌ها امکان حرکت مستقل چرخ را نسبت به شاسی خودرو فراهم می‌کنند. این حرکت ضروری است تا چرخ‌ها بتوانند با ناهمواری‌های جاده منطبق شوند، بدون اینکه پایداری خودرو به خطر بیفتد.
- امکان فرمان‌پذیری: سیبک‌ها به نشیمنگاه چرخ اجازه می‌دهند تا حول یک محور عمودی بچرخد و در نتیجه، چرخ‌ها بتوانند برای تغییر جهت خودرو، به چپ و راست فرمان بگیرند. بدون این قابلیت، خودرو نمی‌توانست دور بزند.
- حفظ هندسه فرمان و تعلیق: سیبک‌ها در حفظ زوایای مهم هندسی مانند کمبر، کستر (Caster) و تو (Toe) نقش دارند. این زوایا برای پایداری خودرو در سرعت‌های بالا، فرمان‌پذیری دقیق و جلوگیری از سایش نامنظم لاستیک‌ها حیاتی هستند. هرگونه لقی یا خرابی در سیبک‌ها می‌تواند این زوایا را به هم زده و منجر به مشکلات جدی در رانندگی شود.
- تحمل وزن و نیروها: سیبک‌ها همواره تحت تنش‌های زیادی قرار دارند؛ آن‌ها هم وزن خودرو را تحمل می‌کنند و هم نیروهای جانبی ناشی از پیچیدن، ترمزگیری و شتاب‌گیری را جذب می‌کنند. این نیروها از طریق سیبک به سیستم تعلیق و شاسی منتقل می‌شوند.
ساز و کار سیبک به این صورت است که یک گوی فلزی داخل یک محفظه فلزی قرار گرفته و توسط یک بوش یا کلاهک از جنس پلاستیک یا تفلون در جای خود محکم شده است. این گوی قابلیت چرخش در تمامی جهات را دارد و از یک سمت به بازوی کنترل و از سمت دیگر به نشیمنگاه چرخ متصل است. برای جلوگیری از ورود آلودگی و حفظ روانکاری، کل مجموعه توسط یک گردگیر لاستیکی محکم پوشانده شده و معمولاً با گریس پر می‌شود.
پخش و فروش عمده قطعات جلوبندی امیر نیا
انواع سیبک تعلیق
سیبک‌های تعلیق را می‌توان بر اساس طراحی و نحوه تحمل بار به چند دسته اصلی تقسیم کرد:
- سیبک‌های تحمل‌کننده بار: این نوع سیبک‌ها علاوه بر وظیفه اتصال و ایجاد امکان چرخش، وزن اصلی خودرو را نیز تحمل می‌کنند. سیبک‌های پایین در سیستم تعلیق مک‌فرسون معمولاً از این نوع هستند و طراحی مقاوم‌تری دارند.
- سیبک‌های پیرو یا فرمان‌پذیر: این سیبک‌ها عمدتاً برای حفظ ارتباط و ایجاد قابلیت چرخش به کار می‌روند و وزن اصلی خودرو را مستقیماً تحمل نمی‌کنند. سیبک‌های بالا (در صورت وجود) یا سیبک‌هایی که در سیستم فرمان (مانند سیبک فرمان) به کار می‌روند، از این دسته‌اند.
- سیبک‌های فشاری: این سیبک‌ها عمدتاً تحت نیروی کششی قرار دارند.
- سیبک‌های فشاری: این سیبک‌ها عمدتاً تحت نیروی فشاری قرار دارند.
- سیبک‌های آب‌بندی شده: اکثر سیبک‌های مدرن از این نوع هستند. این سیبک‌ها در کارخانه با گریس پر شده و به طور دائمی آب‌بندی می‌شوند و نیازی به گریس‌کاری مجدد در طول عمر خود ندارند. مزیت آن‌ها عدم نیاز به نگهداری و مقاومت بیشتر در برابر آلودگی است.
- سیبک‌های قابل گریس‌کاری: این نوع سیبک‌ها دارای یک سرپوش یا سوپاپ برای تزریق گریس هستند و باید به صورت دوره‌ای (معمولاً در هر سرویس) گریس‌کاری شوند. این نوع سیبک‌ها بیشتر در خودروهای قدیمی‌تر یا برخی خودروهای آفرود که نیاز به مقاومت بالا در برابر شرایط سخت دارند، دیده می‌شوند.

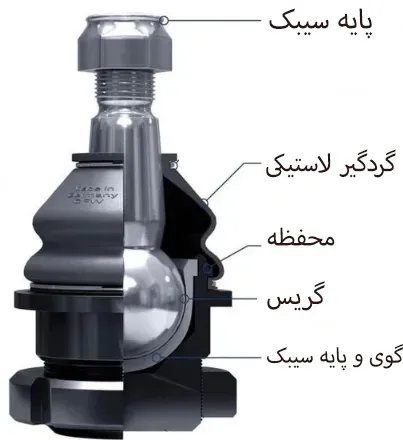

جنس و مواد سازنده سیبک تعلیق
سیبک تعلیق به دلیل تحمل بارهای سنگین و تنش‌های مداوم، از مواد بسیار مستحکم و با دوام ساخته می‌شود:
- گوی و پایه سیبک: این بخش‌ها معمولاً از فولاد آلیاژی بسیار مقاوم ساخته می‌شوند که تحت عملیات حرارتی قرار می‌گیرند تا سختی و مقاومت به سایش آن‌ها افزایش یابد. این فولادها باید هم در برابر خستگی (Fatigue) و هم در برابر ضربه مقاوم باشند.
- محفظه سیبک: محفظه‌ای که گوی داخل آن قرار می‌گیرد نیز از فولاد یا چدن با کیفیت بالا ساخته می‌شود.
- بوش‌ها یا لاینرها: بین گوی و محفظه، بوش‌هایی از جنس پلیمرهای مقاوم مانند تفلون (PTFE)، نایلون یا دیگر پلاستیک‌های مهندسی با اصطکاک کم استفاده می‌شود. این بوش‌ها به کاهش اصطکاک، جذب ارتعاشات و روان‌تر شدن حرکت کمک می‌کنند.
- گردگیر لاستیکی: این گردگیر که از جنس لاستیک طبیعی، لاستیک مصنوعی (مانند نئوپرن) یا EPDM ساخته می‌شود، وظیفه بسیار حیاتی در محافظت از گریس و اجزای داخلی در برابر ورود آب، گرد و غبار، شن و ماسه و سایر آلاینده‌ها دارد. آسیب دیدن این گردگیر یکی از شایع‌ترین دلایل خرابی زودرس سیبک است.
- گریس: داخل سیبک با گریس مخصوصی پر می‌شود که خاصیت روان‌کنندگی بالا و مقاومت در برابر دما و فشار را دارد.
علائم خرابی و مشکلات رایج سیبک تعلیق
خرابی سیبک تعلیق می‌تواند عواقب جدی برای ایمنی و فرمان‌پذیری خودرو داشته باشد. شناسایی زودهنگام علائم خرابی بسیار مهم است:
- صداهای غیرعادی
- صدای کوبش: یکی از شایع‌ترین علائم، شنیدن صدای کوبش یا تق‌تق فلزی از جلوی خودرو، به خصوص هنگام عبور از دست‌اندازها، ناهمواری‌ها، یا در هنگام ترمزگیری و شتاب‌گیری است. این صدا معمولاً ناشی از لقی بیش از حد در مفصل سیبک است.
- صدای جیرجیر: گاهی اوقات ممکن است صدای جیرجیر فلزی یا لاستیکی، به خصوص هنگام چرخش فرمان یا عبور از ناهمواری‌ها، شنیده شود. این صدا می‌تواند ناشی از کمبود گریس یا پارگی گردگیر باشد.
- لقی در فرمان و عدم پایداری
- احساس لقی در فرمان: راننده ممکن است احساس کند فرمان بازی می‌کند یا نیاز به اصلاحات مکرر در جهت حرکت دارد.
- انحراف خودرو: خودرو ممکن است در جاده صاف به یک سمت کشیده شود، حتی اگر فرمان مستقیم باشد.
- لرزش فرمان: به خصوص در سرعت‌های پایین و هنگام عبور از ناهمواری‌ها.
- سایش نامنظم لاستیک‌ها: خرابی سیبک می‌تواند زوایای هندسی چرخ را به هم بزند و منجر به سایش غیریکنواخت لاستیک‌ها شود، مانند سایش لبه داخلی یا خارجی تایر.
- اختلال در فرمان‌پذیری: خودرو ممکن است در پیچ‌ها یا هنگام تغییر لاین، احساس ناپایداری داشته باشد و کنترل آن دشوار شود.
- خرابی ظاهری گردگیر: بازرسی چشمی گردگیر لاستیکی بسیار مهم است. هرگونه پارگی، ترک‌خوردگی یا نشتی گریس از گردگیر نشان‌دهنده خرابی و نیاز به تعویض است. ورود آلودگی از طریق گردگیر پاره‌شده به داخل سیبک، باعث سایش سریع و خرابی کامل آن می‌شود.
- کاهش ارتفاع جزئی خودرو: در موارد بسیار نادر و شدید، خرابی کامل سیبک می‌تواند منجر به فروریختن بخشی از سیستم تعلیق و کج شدن چرخ شود.
نگهداری و مراقبت از سیبک تعلیق
سیبک‌های مدرن معمولاً “بدون نیاز به نگهداری” تلقی می‌شوند، به این معنی که نیازی به گریس‌کاری دوره‌ای ندارند. با این حال، رعایت نکات زیر می‌تواند به افزایش طول عمر آن‌ها کمک کند:
- بازرسی دوره‌ای گردگیر: در هر سرویس دوره‌ای خودرو، از مکانیک بخواهید گردگیر سیبک‌ها را از نظر پارگی، ترک‌خوردگی یا نشتی گریس بررسی کند. این ساده‌ترین و مؤثرترین راه برای جلوگیری از خرابی زودرس است. در صورت مشاهده هرگونه آسیب، فوراً آن را تعویض کنید.
- رانندگی صحیح: از عبور با سرعت بالا از روی دست‌اندازها، چاله چوله‌ها و موانع تا حد امکان خودداری کنید. ضربه‌های شدید می‌توانند به سیبک و سایر اجزای تعلیق آسیب برسانند.
- هم‌راستایی چرخ‌ها: پس از هرگونه تعویض قطعه در سیستم تعلیق یا فرمان (از جمله سیبک)، یا در صورت مشاهده سایش نامنظم لاستیک‌ها، تنظیم مجدد هم‌راستایی چرخ‌ها ضروری است. این کار به حفظ زوایای صحیح و کاهش فشار بر سیبک‌ها کمک می‌کند.
- گریس‌کاری (برای سیبک‌های قدیمی‌تر): اگر خودروی شما دارای سیبک‌های قابل گریس‌کاری است، طبق توصیه سازنده خودرو (معمولاً هر 20,000 تا 50,000 کیلومتر)، آن‌ها را گریس‌کاری کنید. از گریس مناسب و با کیفیت استفاده کنید.
طول عمر سیبک تعلیق به عوامل مختلفی از جمله کیفیت قطعه، نوع رانندگی، وضعیت جاده‌ها و نگهداری بستگی دارد. به طور متوسط، انتظار می‌رود سیبک‌ها بین 80,000 تا 150,000 کیلومتر کار کنند، اما این رقم می‌تواند بسیار متفاوت باشد.
خرید قطعات اصلی خودرو با گارانتی
نکات خرید و تعویض سیبک تعلیق
تعویض سیبک تعلیق یک کار تخصصی است و باید توسط مکانیک ماهر انجام شود، چرا که نیاز به ابزار خاص و دانش کافی در مورد سیستم تعلیق دارد.
- انتخاب قطعه با کیفیت:
- برندهای معتبر: همیشه از برندهای شناخته شده و معتبر در بازار قطعات یدکی استفاده کنید. برندهای اصلی یا OEM (Original Equipment Manufacturer) بهترین گزینه هستند. قطعات ارزان و بی‌کیفیت ممکن است عمر کوتاهی داشته و خطرات ایمنی ایجاد کنند.
- سازگاری با خودرو: مطمئن شوید سیبک خریداری شده دقیقاً با مدل، سال ساخت و تیپ خودروی شما سازگار است.
- بازرسی ظاهری: قبل از نصب، سیبک را از نظر هرگونه نقص ظاهری، پارگی گردگیر یا آسیب‌دیدگی بررسی کنید.
- نکات تعویض:
- مهارت فنی: تعویض سیبک تعلیق به دلیل فشاری بودن قطعه (در برخی موارد نیاز به پرس و جداکننده سیبک) و اهمیت نصب صحیح، باید توسط مکانیک با تجربه انجام شود. نصب نادرست می‌تواند منجر به خرابی زودرس یا حتی جدا شدن سیبک شود.
- ابزار مناسب: نیاز به ابزارهای تخصصی مانند پرس سیبک، جداکننده سیبک و آچار ترکمتر برای سفت کردن پیچ‌ها با گشتاور مناسب است.
- هم‌راستایی چرخ‌ها: پس از تعویض سیبک، انجام هم‌راستایی چرخ‌ها ضروری است. این کار برای اطمینان از صحت زوایای فرمان و تعلیق و جلوگیری از سایش نامنظم لاستیک‌ها حیاتی است.
تاریخچه و تکامل سیبک تعلیق
مفهوم مفصل کروی شکل برای اتصال اجزا با آزادی حرکت، ریشه‌های بسیار قدیمی‌تری دارد، اما کاربرد آن در خودروها با تکامل سیستم تعلیق و نیاز به فرمان‌پذیری دقیق‌تر آغاز شد. در ابتدا، سیستم‌های تعلیق اولیه بیشتر از بوش‌ها و پین‌های ساده استفاده می‌کردند که آزادی حرکت کمتری داشتند و نیاز به نگهداری زیادی داشتند.
- اوایل قرن 20: با افزایش سرعت و پیچیدگی خودروها، نیاز به اتصالاتی که هم حرکت عمودی و هم چرخش افقی را فراهم کنند، حس شد. اولین سیبک‌ها به شکل ابتدایی در اواخر دهه 1920 و اوایل دهه 1930 در برخی از طرح‌های تعلیق مستقل (Independent Suspension) ظاهر شدند.
- دهه‌های 1950 و 1960: با گسترش استفاده از سیستم‌های تعلیق مستقل مانند دابل ویش‌بون (Double Wishbone) و سپس مک‌فرسون (MacPherson Strut)، سیبک تعلیق به یک جزء استاندارد تبدیل شد. طراحی‌ها بهبود یافتند، استفاده از آلیاژهای فولادی مقاوم‌تر و بوش‌های پلیمری آغاز شد.
- دهه‌های 1970 و 1980: تمرکز بر افزایش طول عمر و کاهش نیاز به نگهداری بود. معرفی سیبک‌های آب‌بندی شده (Sealed Ball Joints) که نیاز به گریس‌کاری دوره‌ای را از بین می‌بردند، یک پیشرفت مهم بود. گردگیرهای لاستیکی نیز بهبود یافتند تا مقاومت بهتری در برابر شرایط محیطی داشته باشند.
- قرن 21: تکامل سیبک‌ها بیشتر روی بهبود مواد، کاهش وزن و افزایش دوام متمرکز شده است. استفاده از کامپیوتر برای طراحی بهینه (CAD/CAE) و شبیه‌سازی فشارها و تنش‌ها، منجر به تولید سیبک‌هایی با کارایی بالاتر و طول عمر بیشتر شده است. امروزه سیبک‌ها جزو قطعاتی هستند که انتظار می‌رود برای دهه‌ها بدون مشکل کار کنند، البته به شرط نگهداری صحیح.
اصطلاحات مرتبط با سیبک تعلیق
- بازوی کنترل: قطعه‌ای که چرخ را به شاسی خودرو متصل می‌کند و سیبک‌ها روی آن نصب می‌شوند.
- نشیمنگاه چرخ: قطعه‌ای که چرخ و یاتاقان چرخ روی آن نصب می‌شوند و از طریق سیبک به بازوهای کنترل متصل است.
- سیستم تعلیق مستقل: سیستمی که به هر چرخ اجازه می‌دهد به طور مستقل از چرخ‌های دیگر حرکت کند و سیبک‌ها جزئی کلیدی در آن هستند.
- کمبر (Camber): زاویه عمودی چرخ نسبت به جاده که توسط سیبک‌ها کنترل می‌شود.
- کستر (Caster): زاویه محور فرمان (محور چرخش چرخ هنگام فرمان گرفتن) که بر پایداری جهت خودرو تأثیر می‌گذارد.
- تو (Toe): زاویه افقی چرخ نسبت به خط مرکزی خودرو.
- لقی (Play): حرکت بیش از حد در یک مفصل که نشان‌دهنده سایش و خرابی است.
- گریس‌خوری: سوپاپی روی سیبک‌های قدیمی‌تر برای تزریق گریس.
سوالات متداول (FAQ) درباره سیبک تعلیق
- آیا می‌توانم خودم سیبک تعلیق را تعویض کنم؟
- خیر، تعویض سیبک تعلیق یک کار تخصصی است و نیاز به ابزار خاص (مانند پرس سیبک) و دانش فنی دارد. نصب نادرست می‌تواند بسیار خطرناک باشد. همیشه به یک مکانیک متخصص مراجعه کنید.
- صدای تق‌تق از جلوی ماشین نشانه چیست؟
- صدای تق‌تق یا کوبش از جلوی خودرو (به خصوص روی دست‌اندازها) می‌تواند نشانه خرابی سیبک تعلیق، بوش‌های بازوی کنترل، یا میل موج‌گیر باشد. برای تشخیص دقیق باید توسط مکانیک بررسی شود.
- چقدر طول می‌کشد تا سیبک تعلیق تعویض شود؟
- زمان تعویض بسته به مدل خودرو و پیچیدگی دسترسی به سیبک متفاوت است، اما معمولاً بین 1 تا 3 ساعت برای هر سیبک طول می‌کشد.
- آیا پس از تعویض سیبک نیاز به بالانس چرخ‌ها دارم؟
- خیر، بالانس چرخ‌ها به توزیع یکنواخت وزن لاستیک و رینگ مربوط می‌شود. اما پس از تعویض سیبک، حتماً باید هم‌راستایی چرخ‌ها (Wheel Alignment) انجام شود تا زوایای تعلیق تنظیم شده و از سایش نامنظم لاستیک‌ها جلوگیری شود.
پخش قطعات اصل امیرنیا در مشهد
فناوری‌های نوین و آینده در سیبک تعلیق
با وجود سادگی نسبی سیبک، پیشرفت‌های تکنولوژیکی در حال بهبود عملکرد و طول عمر آن هستند:
- مواد پیشرفته:
- پلیمرهای با کارایی بالا: استفاده از بوش‌ها و لاینرهای داخلی با مواد پلیمری جدید و فوق‌العاده مقاوم در برابر سایش و حرارت (مانند انواع پیشرفته‌تر PEEK یا UHMWPE) که اصطکاک را به حداقل رسانده و طول عمر سیبک را بدون نیاز به گریس‌کاری به شدت افزایش می‌دهند.
- فولادهای آلیاژی سبک‌تر و مستحکم‌تر: تحقیقات بر روی فولادهای با مقاومت کششی و خستگی بالاتر (مانند فولادهای مارتنزیتی یا دوپلکس) برای کاهش وزن سیبک بدون کاهش استحکام.
- پوشش‌های سطحی نانو: استفاده از پوشش‌های نانوذرات کربنی یا سرامیکی روی سطوح گوی و محفظه برای کاهش اصطکاک و افزایش مقاومت به سایش.
- طراحی بهینه و شبیه‌سازی:
- تحلیل المان محدود (FEA): استفاده گسترده از شبیه‌سازی‌های کامپیوتری برای بهینه‌سازی طراحی سیبک، توزیع تنش‌ها و یافتن نقاط ضعف قبل از تولید فیزیکی. این امر منجر به تولید قطعاتی با طراحی دقیق‌تر و مقاوم‌تر می‌شود.
- سیبک‌های یکپارچه با بازوی کنترل: در برخی خودروهای مدرن، سیبک به صورت یکپارچه با بازوی کنترل تولید می‌شود که می‌تواند منجر به کاهش وزن، افزایش استحکام و سهولت در نصب شود، اگرچه هزینه تعویض ممکن است افزایش یابد زیرا باید کل بازو تعویض شود.
- سنسورهای هوشمند (در آینده):
- هرچند هنوز فراگیر نیست، اما در آینده ممکن است سیبک‌ها به سنسورهای داخلی مجهز شوند که وضعیت سلامت، میزان لقی یا دما را به صورت لحظه‌ای نظارت کرده و اطلاعات را به سیستم کنترل خودرو ارسال کنند. این امر می‌تواند منجر به تشخیص زودهنگام خرابی و تعمیرات پیشگیرانه شود.
- این سنسورها می‌توانند در سیستم‌های تعلیق فعال یا نیمه‌فعال نیز نقش ایفا کنند تا اطلاعات دقیق‌تری از وضعیت جاده و بار وارده بر تعلیق را به ECU خودرو ارائه دهند.
- تولید افزودنی (3D Printing):
- در حال حاضر بیشتر برای نمونه‌سازی و قطعات با حجم تولید کم، اما در آینده، چاپ سه‌بعدی فلزی می‌تواند امکان ساخت سیبک‌هایی با هندسه‌های بسیار پیچیده و بهینه شده برای توزیع تنش را فراهم کند که با روش‌های سنتی قابل ساخت نیستند، در نتیجه وزن کاهش یافته و استحکام افزایش می‌یابد.
فناوری‌های نوین در سیبک تعلیق بیشتر بر افزایش پایداری، کاهش نیاز به نگهداری، و بهینه‌سازی مواد و طراحی برای تحمل بارهای بیشتر و افزایش طول عمر متمرکز شده‌اند. این قطعه هرچند ساده به نظر می‌رسد، اما همچنان در حال تکامل است تا با نیازهای خودروهای پیشرفته و سنگین‌تر و همچنین انتظارات بالاتر از ایمنی و راحتی رانندگی، همگام شود.
