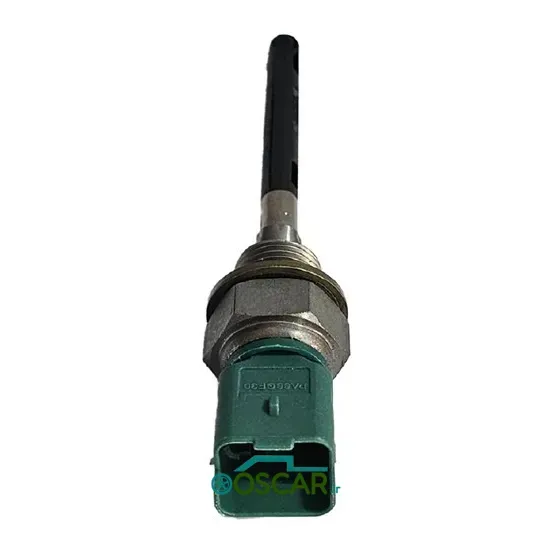

آنچه درباره سنسور سطح روغن باید بدانیم

مقدمه و تعریف

سنسور سطح روغن یک جزء الکترونیکی در سیستم روانکاری موتور خودرو است که وظیفه اصلی آن اندازه‌گیری لحظه‌ای مقدار (سطح) روغن موتور در کارتل (Oil Pan) و ارسال این اطلاعات به ECU (واحد کنترل موتور) یا سیستم اطلاع‌رسانی داخلی خودرو است. برخلاف سنسور فشار روغن که وضعیت حیاتی موتور را گزارش می‌دهد، سنسور سطح روغن یک ابزار نظارتی است که به راننده کمک می‌کند تا از کم شدن روغن قبل از اینکه فشار روغن به سطح خطرناکی برسد، مطلع شود. این سنسور معمولاً در کارتل (کف موتور) نصب می‌شود.

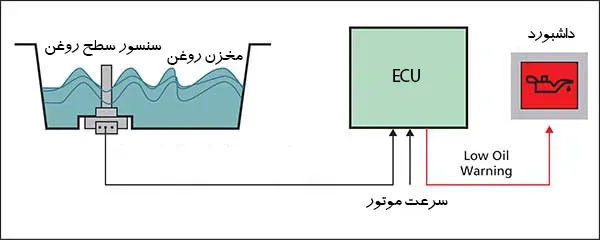

اهمیت

سنسور سطح روغن به دلایل متعدد برای حفظ سلامت موتور و جلوگیری از آسیب‌های بلندمدت اهمیت دارد:

• پیشگیری از آسیب: مهم‌ترین نقش آن، پیشگیری است. اگر سطح روغن پایین بیاید، پمپ روغن ممکن است هوا بکشد و برای مدت کوتاهی افت فشار ایجاد شود. سنسور سطح روغن این کمبود را قبل از اینکه به افت فشار و آسیب جدی برسد، هشدار می‌دهد.

• کاهش فرسایش: رانندگی با سطح روغن پایین، حتی اگر چراغ فشار روغن روشن نشود، باعث می‌شود که سیستم روانکاری با حداکثر توان خود کار نکند و فرسایش قطعات داخلی (مانند میل لنگ و یاتاقان‌ها) افزایش یابد.

• آگاهی راننده (بدون نیاز به چک دستی): در خودروهای مدرن، این سنسور نیاز به چک کردن دستی سطح روغن با میله اندازه‌گیری (Dipstick) را در بازه‌های زمانی کوتاه کاهش می‌دهد و به راننده اجازه می‌دهد که از طریق داشبورد یا سیستم iDrive (در خودروهای لوکس) سطح روغن را بررسی کند.

• ثبت اطلاعات توسط ECU: ECU از اطلاعات سنسور سطح برای مدیریت سیستم‌های روغن‌کاری خاص یا ثبت داده‌های مربوط به زمان تعویض روغن استفاده می‌کند.

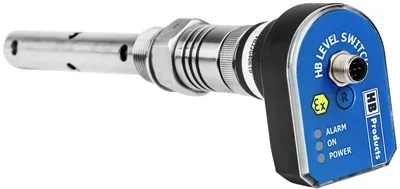

ساختار و اجزا

سنسورهای سطح روغن اغلب از نوع مقاومتی (Resistive) یا حرارتی (Thermal) هستند، اما نوع رایج‌تر در خودروهای مدرن، نوع حرارتی است:

• سنسور نوع حرارتی (Thermal Type):

  • دو ترمیستور (Thermistor): دو مقاومت حساس به دما. یکی در معرض روغن و دیگری در معرض یک جریان گرمایشی ثابت قرار می‌گیرد.

  • عنصر گرمایش (Heating Element): برای گرم کردن روغن یا خود حسگر.

  • بدنه و کانکتور: بدنه پلاستیکی مقاوم به روغن و کانکتور الکتریکی.

  • اصل کار: اگر سطح روغن کاهش یابد، یکی از ترمیستورها که در معرض هوا قرار می‌گیرد، سریع‌تر از دیگری گرم می‌شود (زیرا هوا رسانایی حرارتی کمتری دارد). اختلاف دمای بین دو ترمیستور، به عنوان سیگنال کمبود روغن تفسیر می‌شود.

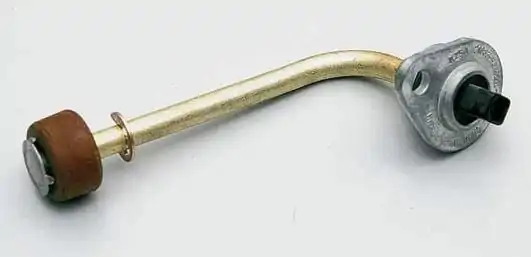

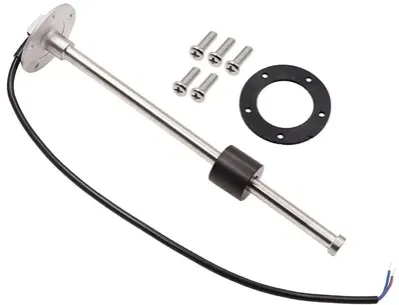

• سنسور نوع مغناطیسی/شناور (Magnetic/Float Type):

  • در برخی کاربردهای دیگر رایج است، شامل یک شناور متحرک که موقعیت آن (سطح روغن) توسط یک حسگر مغناطیسی یا مقاومتی خوانده می‌شود.

نحوه عملکرد

عملکرد سنسور سطح روغن بر پایه اندازه‌گیری خاصیت خنک‌کنندگی روغن است:

1. بررسی اولیه: سنسور توسط ECU فعال می‌شود.

2. ایجاد گرما: المنت گرمایشی، سنسور را در دمای بالاتر از دمای روغن نگه می‌دارد.

3. خنک‌شوندگی: اگر سنسور کاملاً در روغن غوطه‌ور باشد (سطح کافی)، روغن حرارت را به خوبی از سنسور دور می‌کند (خنک‌کنندگی بالا).

4. تولید سیگنال:

   • سطح کافی: اختلاف دمای بین دو ترمیستور (یا تغییر مقاومت) در محدوده نرمال باقی می‌ماند.

   • سطح کم: اگر سطح روغن پایین بیاید، بخشی از سنسور در معرض هوا قرار می‌گیرد. هوا عایق حرارتی ضعیفی است، بنابراین سنسور سریع‌تر گرم می‌شود و اختلاف دما (یا مقاومت) افزایش می‌یابد.

5. هشدار: ECU با دریافت سیگنال افزایش یافته، آن را به عنوان کمبود روغن تفسیر کرده و چراغ هشدار سطح روغن را روشن می‌کند (که معمولاً به شکل قوری روغن با خط موج‌دار زیر آن است).

6. سیگنال آنالوگ: در برخی سنسورهای مدرن، میزان کمبود روغن (نه فقط حالت روشن/خاموش) به صورت آنالوگ گزارش می‌شود.

انواع

سنسورهای سطح روغن را می‌توان بر اساس فناوری و نحوه نمایش داده‌ها دسته‌بندی کرد:

• سنسورهای دیجیتال (Digital Switch):

  • نوع ساده‌تر که فقط دو حالت "سطح کافی" یا "سطح کم" را گزارش می‌دهد.

  • برای فعال کردن یک چراغ هشدار ساده کافی است.

• سنسورهای آنالوگ/خطی (Analog/Linear Sensor):

  • نوع پیشرفته‌تر که سطح دقیق روغن را اندازه‌گیری کرده و یک ولتاژ یا مقاومت متناسب با سطح ارسال می‌کند.

  • برای نمایش سطح روغن به صورت گرافیکی یا عددی روی صفحه نمایش (مثل سیستم‌های iDrive یا MMI) استفاده می‌شود.

• سنسورهای تشخیص سطح و دما (Level and Temperature Sensors):

  • سنسورهای پیشرفته که علاوه بر سطح روغن، دمای روغن را نیز اندازه‌گیری می‌کنند. این اطلاعات برای محافظت موتور در برابر دمای بسیار بالا حیاتی است.

نشانه‌های فرسودگی و خرابی

خرابی سنسور سطح روغن به طور مستقیم عملکرد موتور را مختل نمی‌کند، اما قابلیت هشداردهی را از بین می‌برد:

• چراغ هشدار دائم روشن (False Warning): شایع‌ترین نشانه. سنسور به دلیل رسوب‌گیری، اتصال کوتاه یا خرابی داخلی به اشتباه گزارش کمبود روغن می‌دهد، در حالی که سطح روغن کامل است.

• چراغ هشدار دائم خاموش: سنسور از کار افتاده و در صورت کمبود واقعی روغن، هشداری صادر نمی‌شود. این خطرناک است.

• خطای دمای روغن: در سنسورهای ترکیبی، ممکن است خطای دمای روغن ثبت شود، در حالی که سنسور فشار کار می‌کند.

• پیام "سنسور روغن معیوب است": در سیستم‌های پیچیده‌تر، ECU مستقیماً خطای سنسور را گزارش می‌دهد.

• ثبت کد خطا توسط ECU: مانند خطای P0195 یا P0196 (مربوط به سنسور دمای روغن) یا کدهای خاص مربوط به سطح روغن.

روش‌های تعمیر و نگهداری

سنسور سطح روغن در صورت خرابی قابل تعمیر نیست و باید تعویض شود.

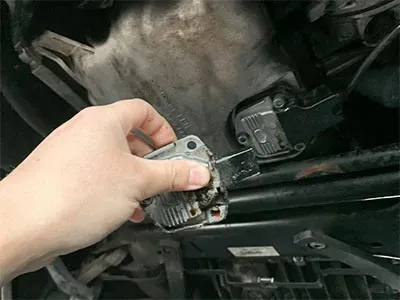

• بازرسی بصری: سنسور را از نظر نشتی روغن، زنگ‌زدگی، یا تجمع لجن و کثیفی شدید روی المان حسگر بررسی کنید.

• تمیزکاری (در صورت رسوب‌گیری): اگر سنسور صرفاً به دلیل لجن یا رسوب‌گیری عملکرد نادرست دارد، ممکن است تمیز کردن المان سنسور (معمولاً با اسپری تمیزکننده ترمز یا الکل) مشکل را برطرف کند، اما این یک راه‌حل موقت است.

• بررسی سیم‌کشی: به دلیل موقعیت نصب (کف موتور)، سیم‌کشی سنسور در معرض ضربه و سایش قرار دارد. هرگونه آسیب به دسته سیم باید بررسی و تعمیر شود.

• تست الکتریکی: با استفاده از دستگاه دیاگ می‌توان داده‌های سطح روغن و دمای آن را در زمان واقعی از ECU خواند. در نوع حرارتی، مقاومت سنسور باید در دمای مشخص در محدوده مشخصی باشد.

• تعویض سنسور: تعویض سنسور مستلزم تخلیه کامل روغن موتور است، زیرا سنسور در کارتل قرار دارد. توصیه می‌شود سنسور همراه با تعویض روغن موتور جایگزین شود.

فناوری‌های نوین

تکنولوژی سنسورهای سطح روغن نیز با هدف دقت بیشتر و حذف قطعات مکانیکی در حال پیشرفت است:

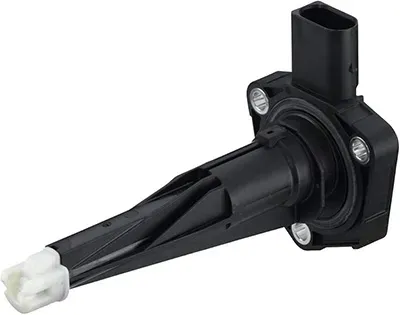

• سنسورهای سطح آلتراسونیک: سنسورهایی که با استفاده از امواج فراصوت، سطح روغن را اندازه‌گیری می‌کنند. این سنسورها به رسوبات و لجن کمتر حساس هستند.

• سنسورهای ترکیبی: سنسورهای پیشرفته که نه تنها سطح و دمای روغن، بلکه کیفیت روغن (مانند میزان آب یا اکسیداسیون) را نیز اندازه‌گیری می‌کنند. این اطلاعات برای تعیین دقیق‌تر زمان تعویض روغن استفاده می‌شود.

• استفاده از سیستم‌های پیشرفته گزارش‌دهی: ادغام داده‌های سنسور با سیستم‌های اطلاعاتی خودرو برای ارائه هشدارهای دقیق و پیش‌بینی‌کننده به جای صرفاً یک چراغ هشدار.

سوالات متداول

• وظیفه اصلی سنسور سطح روغن چیست؟

  • اندازه‌گیری مقدار روغن موجود در کارتل و هشدار کمبود.

• فرق آن با سنسور فشار روغن چیست؟

  • سطح: هشدار در مورد کمبود مقدار (پیشگیری بلندمدت).

  • فشار: هشدار در مورد کمبود فشار (خطر فوری و حیاتی).

• آیا می‌توان با سنسور سطح روغن خراب رانندگی کرد؟

  • بله، اما باید به صورت دستی سطح روغن را به صورت منظم چک کنید، چون سیستم هشدار از کار افتاده است.

• چرا بعد از تعویض روغن، چراغ سطح روغن خاموش نمی‌شود؟

  • این ممکن است به دلیل خرابی خود سنسور یا عدم تکمیل چرخه "تنظیم مجدد" ECU پس از تعویض روغن باشد.

• آیا تعویض سنسور سطح روغن به ابزار خاصی نیاز دارد؟

  • نیاز به تخلیه روغن و دسترسی به زیر خودرو برای جدا کردن سنسور از کارتل دارد.

جمع‌بندی

سنسور سطح روغن یک نگهبان ضروری است که با نظارت بر کمیت روغن، از بروز فاجعه ناشی از کار کردن موتور بدون روانکاری کافی جلوگیری می‌کند. در حالی که چراغ فشار روغن نشان‌دهنده یک مشکل فوری و حیاتی است، سنسور سطح روغن به راننده فرصت می‌دهد تا قبل از وقوع آسیب جدی، نسبت به تکمیل روغن اقدام کند. حفظ سلامت این سنسور و توجه به هشدارهای آن، بخشی مهم از نگهداری پیشگیرانه و تضمین عمر طولانی و بی‌دردسر موتور خودرو است.
