مقدمه و تعریف
رینگ موتور یا رینگ پیستون موتور یک حلقه فلزی باز (دارای شکاف) است که در شیارهای تعبیه شده روی سطح خارجی پیستون در موتورهای احتراق داخلی (و همچنین کمپرسورها) قرار میگیرد. این رینگها، اگرچه کوچک و ساده به نظر میرسند، اما وظیفه حیاتی ایجاد آببندی دینامیک بین پیستون متحرک و دیواره ثابت سیلندر را بر عهده دارند. بدون وجود این رینگها، موتور قادر به ایجاد تراکم لازم برای احتراق نبوده و روغن موتور به سرعت وارد محفظه احتراق میشود.
اهمیت

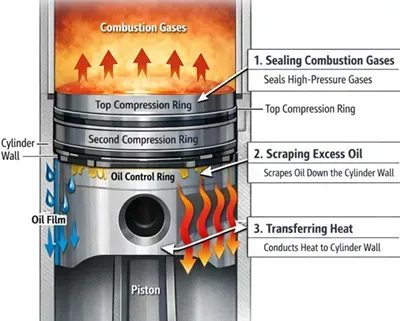

رینگهای پیستون سه وظیفه اصلی و حیاتی را در موتور انجام میدهند که برای عملکرد، کارایی و دوام موتور ضروری است:
-
آببندی محفظه احتراق (گازبندی): مهمترین وظیفه آنها جلوگیری از فرار گازهای فشرده شده و گازهای داغ حاصل از احتراق از فضای بالای پیستون به داخل کارتر (محفظه میللنگ) است. این عمل "کمپرس" را حفظ کرده و حداکثر قدرت را از سوخت استخراج میکند. فرار گازها باعث کاهش قدرت و آلودگی روغن موتور میشود.
-
کنترل روغنکاری: رینگها باید مقدار کنترلشدهای از روغن را روی دیواره سیلندر برای روانکاری حرکت پیستون باقی بگذارند و روغن اضافی را در حرکت رو به پایین پیستون، از روی دیواره سیلندر تراشیده و به کارتر بازگردانند. اگر این وظیفه به درستی انجام نشود، روغن سوزی رخ میدهد.
-
انتقال حرارت: پیستون در معرض گرمای شدید احتراق است. رینگها به عنوان پل ارتباطی عمل کرده و بخش عمدهای از گرمای جذب شده توسط تاج پیستون را به دیواره سیلندر (که توسط سیستم خنککاری خنک میشود) منتقل میکنند. بدون این انتقال حرارت، پیستون ذوب میشود.
رینگ موتورهای برند مارموت را اینجا از اسکار خرید کنید
ساختار و اجزا
رینگهای پیستون معمولاً از چدن خاکستری با کیفیت بالا یا آلیاژهای فولاد ساخته میشوند تا خاصیت ارتجاعی (فنری) داشته باشند و در برابر حرارت و سایش مقاوم باشند.
-
شکاف رینگ: همه رینگها دارای یک بریدگی یا شکاف هستند. این شکاف دو هدف دارد:
-
امکان باز شدن رینگ برای نصب روی پیستون.
-
فضای لازم برای انبساط حرارتی رینگ هنگام گرم شدن موتور را فراهم میکند تا رینگ درون سیلندر گیر نکند.
-
-
پوششها: برای افزایش مقاومت در برابر سایش و کاهش اصطکاک، سطح خارجی رینگها (که با دیواره سیلندر در تماس است) اغلب با موادی مانند کروم، مولیبدن، یا پوششهای سرامیکی پیشرفته پوشانده میشود.
-
شکل سطح مقطع: رینگها لزوماً مستطیلی ساده نیستند. سطح مقطع آنها ممکن است زاویهدار، بشکهای یا دارای پخ باشد تا عملکرد آببندی و روغنزدایی بهتری داشته باشند.
نحوه عملکرد
عملکرد رینگها ترکیبی از خاصیت فنری ذاتی آنها و فشار گازهای احتراق است:
-
فشار اولیه (خاصیت فنری): قطر خارجی رینگها در حالت آزاد کمی بزرگتر از قطر سیلندر است. هنگام نصب، آنها فشرده میشوند و این خاصیت فنری باعث میشود همیشه به دیواره سیلندر فشار بیاورند.
-

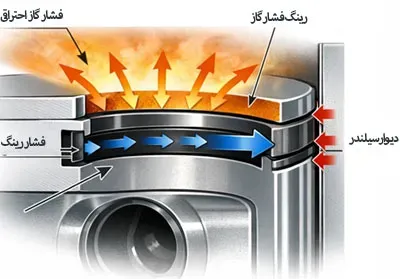

فشار گاز (کمک به آببندی): در مرحله احتراق و تراکم، گازهای پرفشار به پشت رینگهای کمپرسی (درون شیار پیستون) نفوذ کرده و آنها را با نیروی بسیار زیاد به سمت پایین شیار و به سمت خارج (دیواره سیلندر) فشار میدهند. این عمل باعث میشود هرچه فشار احتراق بیشتر شود، آببندی محکمتر گردد.
-
حرکت روغنزدایی: رینگهای پایینی (مخصوصاً رینگ روغن) دارای لبههای تیز هستند که هنگام حرکت پیستون به سمت پایین، مانند یک کاردک، روغن اضافی را از دیواره سیلندر میتراشند.
انواع رینگها
در اکثر موتورهای خودروهای سواری مدرن، روی هر پیستون سه عدد رینگ استفاده میشود که بر اساس وظیفه و موقعیت دستهبندی میشوند:
-
رینگ اول یا رینگ فشار/کمپرسی بالایی:
-
بالاترین رینگ.
-
وظیفه اصلی: تحمل بیشترین فشار و حرارت احتراق و ایجاد اصلیترین سد در برابر فرار گازها.
-
معمولاً سختترین و مقاومترین پوشش را دارد.
-
-
رینگ دوم یا رینگ کمپرسی میانی/تراشنده:
-
زیر رینگ اول قرار دارد.
-
وظیفه دوگانه: به عنوان پشتیبان رینگ اول برای گازبندی عمل میکند و همچنین به تراشیدن روغن از دیواره سیلندر کمک میکند. معمولاً لبهای تیز یا زاویهدار دارد.
-
-
رینگ سوم یا رینگ کنترل روغن:
-
پایینترین رینگ.
-
وظیفه اصلی: کنترل ضخامت فیلم روغن روی دیواره سیلندر و بازگرداندن روغن اضافی به کارتر از طریق سوراخهای موجود در شیار پیستون.
-
ساختار: اغلب یک رینگ "سه تکه" است شامل دو ریل نازک فولادی در بالا و پایین و یک فنر منبسطکننده (Expander) در وسط.
-
نشانههای فرسودگی و خرابی
رینگهای پیستون به مرور زمان در اثر سایش، حرارت و رسوبات کربن فرسوده میشوند. نشانههای خرابی آنها عبارتند از:
-
خروج دود آبی از اگزوز: شایعترین نشانه. وقتی رینگ روغن خراب شود یا رینگهای کمپرسی نتوانند روغن را کنترل کنند، روغن به محفظه احتراق نفوذ کرده و میسوزد که دود آبی تولید میکند (به خصوص هنگام شتابگیری یا استارت سرد).
-
مصرف زیاد روغن موتور: بدون نشتی خارجی، کاهش مداوم سطح روغن نشانه روغنسوزی ناشی از ضعف رینگهاست.
-
کاهش قدرت و شتاب موتور: به دلیل فرار گازهای احتراق (کاهش کمپرس)، راندمان موتور کم میشود.
-
افزایش فشار داخل کارتر (Blow-by زیاد): نفوذ گازهای احتراق به پایین موتور باعث میشود بخارات روغن زیادی از سیستم تهویه کارتر (PCV) خارج شود و حتی ممکن است روغنریزی از کاسهنمدها ایجاد شود.
-
روغنی شدن شمعها: نفوذ روغن به محفظه احتراق باعث رسوب گرفتن الکترودهای شمع میشود.
۷. روشهای تعمیر و نگهداری
رینگ پیستون قطعهای نیست که بتوان آن را به راحتی سرویس کرد. دسترسی به آن نیازمند باز کردن کامل موتور است.
-
نگهداری پیشگیرانه (مهمترین اقدام): تنها راه افزایش عمر رینگها، تعویض منظم روغن موتور و فیلتر روغن است. روغن کثیف باعث ایجاد رسوبات کربن در شیارهای پیستون میشود که میتواند باعث "چسبیدن" رینگها و از کار افتادن آنها شود. همچنین جلوگیری از گرم شدن بیش از حد موتور بسیار مهم است زیرا حرارت زیاد خاصیت فنری رینگها را از بین میبرد.
-
تعمیر (تعویض رینگ): اگر رینگها فرسوده یا شکسته باشند، تنها راه تعمیر، باز کردن کامل موتور، خارج کردن پیستونها و تعویض رینگها است.
-
نکات مهم در تعویض: هنگام تعویض رینگ، معمولاً دیواره سیلندرها نیز باید "هونینگ" یا برقو زده شوند تا سطح مناسب برای آببندی رینگهای جدید ایجاد شود. همچنین اندازهگیری دقیق "دهانه رینگ" قبل از نصب بسیار حیاتی است.
فناوریهای نوین
در موتورهای مدرن، تمرکز بر کاهش اصطکاک برای کاهش مصرف سوخت است:
-
رینگهای کمفشار: این رینگها فشار فنری کمتری به دیواره سیلندر وارد میکنند که باعث کاهش اصطکاک میشود. اما استفاده از آنها نیازمند دقت ساخت بالاتر و استفاده از روغنهای با ویسکوزیته خاص است.
-
پوششهای پیشرفته (مانند DLC): استفاده از پوششهای کربن الماسمانند که سختی بسیار بالا و اصطکاک بسیار پایینی دارند.
-
رینگهای فولادی نازکتر: استفاده از رینگهای نازکتر برای کاهش اینرسی و بهبود آببندی در دورهای بالا.
سوالات متداول
-
هر پیستون چند رینگ دارد؟
-
معمولاً ۳ عدد (دو رینگ کمپرسی و یک رینگ روغن) در اکثر خودروهای سواری.
-
-
چرا رینگ پیستون شکاف دارد؟
-
برای اینکه بتوان آن را روی پیستون نصب کرد و همچنین فضایی برای انبساط آن در اثر گرما وجود داشته باشد.
-
-
علت اصلی دود آبی چیست؟
-
معمولاً ناشی از فرسودگی رینگهای پیستون یا خرابی لاستیک ساق سوپاپ است که باعث روغنسوزی میشود.
-
-
آیا میتوان بدون باز کردن موتور رینگها را عوض کرد؟
-
خیر، این کار نیازمند تعمیر اساسی موتور است.
-
جمعبندی
رینگهای پیستون قهرمانان پنهان موتور هستند که در سختترین شرایط ممکن (دمای بالا، فشار بالا و سرعت زیاد) کار میکنند. آنها مرز بین قدرت و خرابی موتور هستند. سلامت کمپرس موتور، مصرف روغن و مدیریت حرارت پیستون همگی به این حلقههای فلزی باریک وابستهاند. بهترین راه برای اطمینان از طول عمر آنها، استفاده از روغن موتور با کیفیت و تعویض به موقع آن است تا از چسبندگی و سایش زودرس آنها جلوگیری شود.
