کارتر یا کارتل موتور (Oil Pan) که به آن تشت روغن نیز گفته می‌شود، مخزن پایینی موتور است که روغن موتور را در خود نگه می‌دارد. این قطعه معمولاً از جنس فلز (فولاد یا آلومینیوم) یا مواد کامپوزیتی ساخته شده و در زیر بلوک سیلندر بسته می‌شود. کارتر علاوه بر نگهداری روغن، نقش مهمی در خنک‌سازی و جلوگیری از آلودگی روغن نیز ایفا می‌کند.

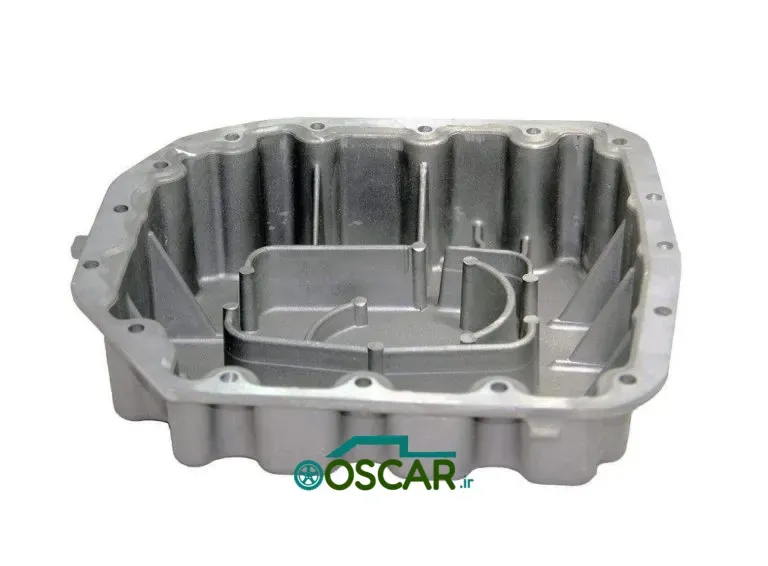

تصویر پیشنهادی: نمایی از زیر یک موتور که کارتر روغن به وضوح دیده می‌شود.
۲. اهمیت
کارتر موتور به دلایل متعددی برای عملکرد صحیح و طول عمر موتور اهمیت دارد:
- ذخیره روغن: کارتر به عنوان مخزن اصلی روغن موتور عمل می‌کند و حجم کافی روغن را برای روانکاری تمامی قطعات متحرک موتور در خود نگه می‌دارد.
- خنک‌سازی روغن: سطح فلزی کارتر به تبادل حرارت با هوای محیط کمک می‌کند و در نتیجه روغن موتور تا حدودی خنک می‌شود. در برخی خودروها، کارتر دارای پره‌های خنک‌کننده نیز می‌باشد.
- جلوگیری از آلودگی: کارتر از ورود گرد و غبار، رطوبت و سایر آلودگی‌ها به داخل روغن موتور جلوگیری می‌کند. همچنین، رسوبات و ذرات فلزی ناشی از سایش قطعات در کف کارتر جمع می‌شوند و از گردش در سیستم روغن‌کاری جلوگیری می‌کنند.
- کمک به پمپ روغن: طراحی کارتر به گونه‌ای است که پمپ روغن می‌تواند به راحتی روغن مورد نیاز خود را از آن مکش کند.
تصویر پیشنهادی: یک نمودار شماتیک که سیستم روغن‌کاری موتور را نشان می‌دهد و کارتر را به عنوان منبع اصلی روغن به تصویر می‌کشد.
۳. ساختار و اجزا
کارتر موتور معمولاً از اجزای اصلی زیر تشکیل شده است:
- بدنه اصلی (Main Body): یک محفظه با شکل و ابعاد مختلف که بسته به طراحی موتور متفاوت است. معمولاً قسمت پایینی آن دارای عمق بیشتری برای جمع‌آوری روغن است.
- درپوش تخلیه روغن (Drain Plug): یک پیچ در قسمت پایینی کارتر که برای تخلیه روغن کهنه هنگام تعویض روغن باز می‌شود. معمولاً دارای یک واشر آب‌بندی است.
- محل نصب سنسور سطح روغن (Oil Level Sensor Mounting Point): در برخی خودروها، سنسور سطح روغن بر روی کارتر نصب می‌شود تا میزان روغن موجود در کارتر را اندازه‌گیری کند.
- واشر یا درزگیر (Gasket or Sealant): برای آب‌بندی اتصال بین کارتر و بلوک سیلندر استفاده می‌شود و از نشتی روغن جلوگیری می‌کند.
- پره‌های خنک‌کننده (Cooling Fins) (در برخی مدل‌ها): پره‌های فلزی در قسمت بیرونی کارتر که سطح تماس با هوا را افزایش داده و به خنک‌سازی بهتر روغن کمک می‌کنند.
- دیواره‌های داخلی (Baffles) (در برخی مدل‌ها): صفحات فلزی در داخل کارتر که از تکان خوردن شدید روغن در هنگام حرکت خودرو جلوگیری می‌کنند و اطمینان می‌دهند که پمپ روغن همواره روغن کافی برای مکش دارد.
تصویر پیشنهادی: یک تصویر انفجاری (exploded view) از یک کارتر روغن که بدنه، درپوش تخلیه روغن، محل نصب سنسور (در صورت وجود) و واشر آن را نشان می‌دهد و نام هر بخش بر روی آن نوشته شده است.
۴. نحوه عملکرد
کارتر موتور نقش فعالی در فرآیند احتراق یا حرکت قطعات ندارد، اما عملکرد صحیح آن برای سلامت موتور حیاتی است:
- نگهداری روغن: روغن موتور پس از گردش در موتور و روانکاری قطعات مختلف، به پایین سرازیر شده و در کارتر جمع می‌شود.
- خنک‌سازی: حرارت جذب شده توسط روغن در حین گردش در موتور، از طریق بدنه کارتر به هوای محیط منتقل می‌شود و به خنک شدن روغن کمک می‌کند.
- جداسازی آلودگی‌ها: ذرات فلزی و رسوبات سنگین‌تر در کف کارتر ته‌نشین می‌شوند و از گردش مجدد آن‌ها در سیستم روغن‌کاری جلوگیری می‌شود.
- تامین روغن برای پمپ: پمپ روغن که معمولاً در قسمت پایینی موتور قرار دارد، روغن مورد نیاز خود را از داخل کارتر مکش می‌کند و آن را با فشار به نقاط مختلف موتور می‌رساند. طراحی کارتر به گونه‌ای است که حتی در هنگام شتاب‌گیری یا ترمز شدید، پمپ روغن همواره در روغن غوطه‌ور باشد.
ارتباط با سایر اجزا: کارتر مستقیماً با بلوک سیلندر (محل نصب)، پمپ روغن (تامین کننده روغن از کارتر)، فیلتر روغن (تصفیه کننده روغن خروجی از پمپ)، و سنسور سطح روغن (در صورت وجود) در ارتباط است. عملکرد صحیح کارتر برای تامین روغن تمیز و خنک به تمامی این اجزا ضروری است.
تصویر پیشنهادی: یک نمودار شماتیک که جریان روغن از کارتر به پمپ روغن، سپس به فیلتر و نقاط مختلف موتور و بازگشت آن به کارتر را نشان می‌دهد.
۵. انواع
کارترهای موتور بر اساس جنس ساخت و طراحی می‌توانند دسته‌بندی‌های مختلفی داشته باشند:
- بر اساس جنس ساخت:
- کارتر فولادی (Steel Oil Pan): این نوع کارترها معمولاً ارزان‌تر و مقاوم‌تر در برابر ضربه هستند، اما وزن بیشتری دارند.
- کارتر آلومینیومی (Aluminum Oil Pan): کارترهای آلومینیومی سبک‌تر هستند و به دلیل رسانایی حرارتی بالاتر، خنک‌سازی بهتری را فراهم می‌کنند.
- کارتر کامپوزیتی (Composite Oil Pan): در برخی خودروهای مدرن از کارترهای ساخته شده از مواد کامپوزیتی سبک و با قابلیت جذب صدا استفاده می‌شود.
- بر اساس طراحی:
- کارتر معمولی (Standard Oil Pan): یک مخزن ساده با عمق مشخص برای نگهداری روغن.
- کارتر با پره‌های خنک‌کننده (Finned Oil Pan): دارای پره‌های خارجی برای افزایش سطح تماس با هوا و بهبود خنک‌سازی.
- کارتر با دیواره‌های داخلی (Baffled Oil Pan): دارای صفحات داخلی برای جلوگیری از تکان خوردن شدید روغن.
- کارتر خشک (Dry Sump): در این سیستم، روغن در یک مخزن جداگانه نگهداری می‌شود و به طور مداوم توسط یک یا چند پمپ به موتور و از موتور به مخزن منتقل می‌شود. این سیستم معمولاً در خودروهای مسابقه‌ای برای جلوگیری از کمبود روغن در شتاب‌گیری‌های شدید استفاده می‌شود و کارتر در این سیستم بسیار کم عمق است یا وجود ندارد. (در این مقاله بیشتر به کارترهای سیستم روغن‌کاری مرطوب پرداخته می‌شود.)
تصویر پیشنهادی: سه تصویر جداگانه که به ترتیب یک کارتر فولادی معمولی، یک کارتر آلومینیومی با پره‌های خنک‌کننده و یک کارتر کامپوزیتی را نشان می‌دهند.
۶. نشانه‌های خرابی
خرابی کارتر موتور می‌تواند منجر به مشکلات جدی در روغن‌کاری موتور شود. برخی از نشانه‌های رایج خرابی کارتر عبارتند از:
- نشتی روغن از کارتر: ضربه به کارتر، خوردگی یا خرابی واشر می‌تواند باعث نشتی روغن از آن شود.
- صدای برخورد از زیر خودرو: برخورد کارتر با موانع می‌تواند باعث فرورفتگی یا آسیب دیدگی آن شود.
- کاهش سطح روغن موتور: نشتی از کارتر منجر به کاهش تدریجی سطح روغن موتور می‌شود که می‌تواند آسیب جدی به موتور وارد کند.
- روشن شدن چراغ هشدار روغن: در صورت کاهش شدید سطح روغن به دلیل نشتی از کارتر، چراغ هشدار روغن در داشبورد روشن می‌شود.
- آلودگی روغن: در صورت آسیب دیدگی کارتر و ورود آلودگی به داخل آن، کیفیت روغن موتور کاهش می‌یابد.
تصویر پیشنهادی: تصویری از زیر یک خودرو که قطرات روغن از کارتر چکه می‌کند. همچنین تصویری از یک کارتر فرورفته در اثر ضربه.
۷. روش‌های تعمیر و نگهداری
نگهداری صحیح از کارتر موتور شامل موارد زیر است:
- احتیاط در رانندگی: اجتناب از برخورد با موانع و دست‌اندازها برای جلوگیری از آسیب دیدگی کارتر.
- بررسی دوره‌ای نشتی‌ها: به طور منظم زیر خودرو را از نظر وجود نشتی روغن بررسی کنید.
- تعویض به موقع واشر کارتر: هنگام تعویض روغن، در صورت نیاز واشر کارتر را نیز تعویض کنید.
- محکم بستن درپوش تخلیه روغن: اطمینان حاصل کنید که درپوش تخلیه روغن پس از تعویض روغن به درستی و با گشتاور مناسب بسته شده است.
در صورت بروز مشکل:
- تعمیر فرورفتگی: فرورفتگی‌های کوچک در کارترهای فلزی ممکن است قابل تعمیر باشند.
- جوشکاری ترک: ترک‌های کوچک در کارترهای فلزی نیز ممکن است قابل جوشکاری باشند، اما این کار باید توسط متخصص انجام شود.
- تعویض کارتر: در صورت آسیب دیدگی شدید، نشتی غیرقابل تعمیر یا خوردگی زیاد، کارتر باید تعویض شود.
تصویر پیشنهادی: تصویری از یک تکنسین در حال بررسی کارتر برای نشتی، و تصویری از یک کارتر نو که آماده نصب است.
۸. فناوری‌های نوین
در زمینه طراحی و ساخت کارترهای موتور، فناوری‌های نوینی در حال توسعه و استفاده هستند:
- کارترهای سبک وزن: استفاده از مواد آلومینیومی و کامپوزیتی برای کاهش وزن و بهبود راندمان سوخت.
- کارترهای با طراحی آیرودینامیک: طراحی کارتر به گونه‌ای که جریان هوا در زیر خودرو را بهبود بخشد و مقاومت هوا را کاهش دهد.
- کارترهای با سیستم خنک‌کننده فعال: در برخی خودروهای پرفورمنس، کارتر ممکن است دارای سیستم خنک‌کننده فعال (مانند گردش مایع خنک‌کننده در داخل آن) باشد تا دمای روغن را به طور موثرتری کنترل کند.
- کارترهای با سنسورهای پیشرفته: استفاده از سنسورهای دما و کیفیت روغن یکپارچه با کارتر برای ارائه اطلاعات دقیق به سیستم مدیریت موتور.
تصویر پیشنهادی: تصویری از یک کارتر آلومینیومی با طراحی آیرودینامیک و پره‌های خنک‌کننده، و تصویری از یک کارتر با سنسورهای یکپارچه.
۹. سوالات متداول
- وظیفه اصلی کارتر موتور چیست؟
- نگهداری روغن موتور، خنک‌سازی آن و جلوگیری از آلودگی.
- جنس کارتر معمولاً از چیست؟
- معمولاً از فولاد، آلومینیوم یا مواد کامپوزیتی ساخته می‌شود.
- علت نشتی روغن از کارتر چیست؟
- می‌تواند ناشی از ضربه، خوردگی یا خرابی واشر باشد.
- آیا رانندگی با کارتر آسیب دیده ایمن است؟
- خیر، آسیب دیدگی کارتر می‌تواند منجر به نشتی روغن و آسیب جدی به موتور شود.
- چگونه می‌توان از آسیب دیدگی کارتر جلوگیری کرد؟
- با احتیاط در رانندگی و اجتناب از برخورد با موانع.
تصویر پیشنهادی: یک اینفوگرافیک کوچک که به صورت خلاصه به این سوالات متداول پاسخ می‌دهد.
۱۰. جمع‌بندی
کارتر یا کارتل موتور یک قطعه به ظاهر ساده اما بسیار حیاتی در سیستم روغن‌کاری موتور است. وظیفه نگهداری، خنک‌سازی و محافظت از روغن موتور در برابر آلودگی را بر عهده دارد. شناخت انواع، ساختار، نحوه عملکرد و علائم خرابی کارتر می‌تواند به حفظ سلامت موتور و جلوگیری از مشکلات پرهزینه کمک کند. با پیشرفت فناوری، شاهد استفاده از مواد سبک‌تر و طراحی‌های پیشرفته‌تر در کارترها هستیم که به بهبود عملکرد و کارایی خودروها کمک می‌کند. توجه به نشانه‌های نشتی و آسیب دیدگی کارتر و انجام سرویس‌های دوره‌ای مناسب از اهمیت بالایی برخوردار است.
