انگشتی میل سوپاپ که با نام‌های انگشتی سوپاپ یا شاتون سوپاپ نیز شناخته می‌شود، یک جزء مکانیکی کلیدی در سیستم سوپاپ‌بندی موتورهای احتراق داخلی است. این قطعه یک اهرم متحرک است که وظیفه اصلی آن انتقال نیروی چرخشی از میل بادامک به سوپاپ‌ها است. انگشتی میل سوپاپ روی یک محور در سرسیلندر نصب شده و با حرکت بالا و پایین خود، سوپاپ‌ها را در زمان‌های دقیق و مشخص باز و بسته می‌کند. این فرآیند برای ورود مخلوط سوخت و هوا و خروج گازهای حاصل از احتراق، حیاتی است.
اهمیت
انگشتی میل سوپاپ به دلایل متعدد برای عملکرد، کارایی و سلامت موتور اهمیت بالایی دارد:
-
انتقال نیرو و حرکت: مهم‌ترین وظیفه آن، تبدیل حرکت چرخشی بادامک‌های میل بادامک به حرکت خطی (بالا و پایین) در سوپاپ‌ها است.
-
زمان‌بندی دقیق سوپاپ‌ها: انگشتی با طراحی دقیق خود، تضمین می‌کند که سوپاپ‌ها در زمان‌بندی صحیح و با میزان باز شدن (Lift) مناسب عمل کنند. هرگونه لقی یا سایش در انگشتی می‌تواند این زمان‌بندی را مختل کند و عملکرد موتور را کاهش دهد.
-
کاهش اصطکاک: انگشتی میل سوپاپ با داشتن یک غلطک یا سطح صاف در تماس با میل بادامک، اصطکاک بین این دو قطعه را کاهش می‌دهد و از سایش زودهنگام میل بادامک جلوگیری می‌کند.
-
تنظیم لقی سوپاپ: در برخی موتورها، امکان تنظیم فاصله بین انگشتی و سوپاپ (که به آن لقی سوپاپ گفته می‌شود) وجود دارد. این تنظیم دقیق، برای عملکرد بی‌صدا و کارآمد موتور ضروری است.
-
پایداری عملکرد موتور: یک انگشتی سالم و دقیق، به عملکرد روان و یکنواخت موتور کمک می‌کند و از بروز صداهای غیرعادی و لرزش جلوگیری می‌کند.
ساختار و اجزا
انگشتی میل سوپاپ یک اهرم ساده است اما دارای ویژگی‌های ساختاری مهمی است:
-

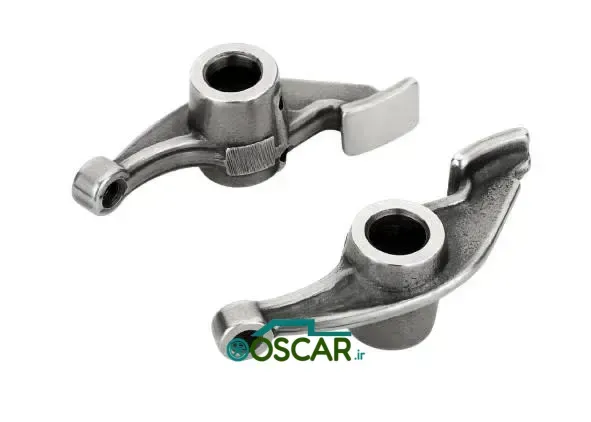

بدنه اهرم : بدنه اصلی انگشتی که معمولاً از فولاد یا چدن ریخته‌گری ساخته می‌شود.
-
محل اتصال به محور : یک سوراخ در مرکز انگشتی که آن را روی محور انگشتی قرار می‌دهد و امکان حرکت چرخشی را فراهم می‌کند.
-
پد تماسی با میل بادامک : بخشی از انگشتی که مستقیماً با بادامک‌های میل بادامک در تماس است. در برخی انگشتی‌ها، این بخش یک غلطک (Roller) است که اصطکاک را به حداقل می‌رساند.
-
محل تماس با سوپاپ : بخشی از انگشتی که به انتهای ساقه سوپاپ فشار می‌آورد و آن را باز می‌کند.
-
محل اتصال به میله فشاردهنده : در موتورهایی که میل بادامک در پایین قرار دارد، انگشتی توسط یک میله فشاردهنده به میل بادامک متصل می‌شود.
نحوه عملکرد
عملکرد انگشتی میل سوپاپ یک فرآیند مکانیکی دقیق و حیاتی است:
-
ورود نیرو از میل بادامک: میل بادامک توسط تسمه یا زنجیر تایم می‌چرخد. بادامک‌های روی میل بادامک، با شکل مخصوص خود، به پد تماسی انگشتی فشار وارد می‌کنند.
-

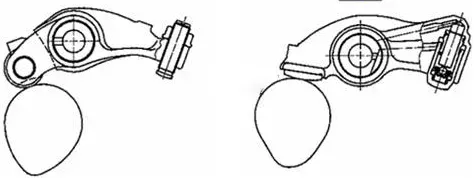

ایجاد حرکت اهرمی: با فشار بادامک، انگشتی حول محور خود می‌چرخد. این چرخش باعث می‌شود که انتهای دیگر انگشتی (محل تماس با سوپاپ) به سمت پایین حرکت کند.
-
باز شدن سوپاپ: حرکت پایین رونده انگشتی، به انتهای ساقه سوپاپ فشار وارد کرده و سوپاپ را باز می‌کند.
-

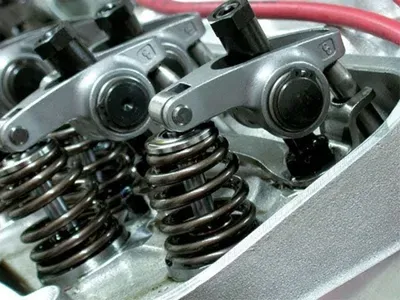

بسته شدن سوپاپ: هنگامی که بادامک به انتهای چرخش خود می‌رسد و دیگر به انگشتی فشار وارد نمی‌کند، فنر سوپاپ، سوپاپ را به سمت بالا و در جای خود فشار می‌دهد و سوپاپ بسته می‌شود.
-
تکرار چرخه: این فرآیند با هر چرخش میل بادامک، هزاران بار در دقیقه تکرار می‌شود و زمان‌بندی دقیق باز و بسته شدن سوپاپ‌ها را تضمین می‌کند.
ارتباط با سایر اجزا: انگشتی میل سوپاپ ارتباط مستقیم با میل بادامک، سوپاپ‌ها، فنر سوپاپ، و در برخی موتورها میله فشاردهنده دارد.
انواع
انگشتی‌های میل سوپاپ بر اساس طراحی و محل قرارگیری میل بادامک به چند نوع اصلی تقسیم می‌شوند:
-
انگشتی‌های استاندارد:
-
در موتورهایی که میل بادامک در سرسیلندر قرار دارد (SOHC و DOHC)، انگشتی مستقیماً با بادامک‌ها در تماس است و سوپاپ‌ها را فعال می‌کند.
-
-

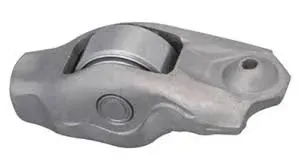

انگشتی‌های غلطک‌دار :
-
این انگشتی‌ها در محل تماس با میل بادامک، یک غلطک دارند.
-
مزیت آن‌ها کاهش اصطکاک و افزایش راندمان موتور است. این نوع انگشتی‌ها معمولاً در موتورهای عملکرد بالا و مدرن استفاده می‌شوند.
-
-
-

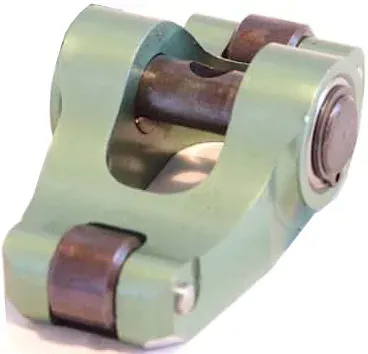

انگشتی‌های T (T-Rocker Arms):
-
در برخی موتورها، یک انگشتی وظیفه فعال کردن دو سوپاپ را به صورت همزمان بر عهده دارد.
-
-
درپوش‌ها (Followers):
-
در برخی موتورهای پیشرفته (مانند موتورهای OHC)، از انگشتی‌های ساده‌تری به نام درپوش استفاده می‌شود که مستقیماً روی بادامک قرار می‌گیرند و سوپاپ را فعال می‌کنند.
-
نشانه‌های فرسودگی و خرابی
انگشتی میل سوپاپ به دلیل کارکرد مداوم در دمای بالا و تحت فشار، می‌تواند دچار فرسودگی شود. شایع‌ترین نشانه‌های خرابی آن عبارتند از:
-
صدای "تیک‌تیک" یا "چق‌چق" از سرسیلندر: این صدا یکی از شایع‌ترین نشانه‌های خرابی انگشتی یا تنظیم نبودن لقی سوپاپ است.
-
کاهش قدرت موتور: اگر انگشتی دچار سایش شده باشد، زمان‌بندی سوپاپ‌ها مختل شده و احتراق به صورت کامل انجام نمی‌شود که نتیجه آن کاهش قدرت موتور است.
-
سایش نامنظم نوک انگشتی یا بادامک میل بادامک: در صورت باز کردن درب سوپاپ، می‌توانید سایش غیرعادی روی سطح انگشتی یا بادامک‌ها را مشاهده کنید.
-
افزایش مصرف سوخت و آلایندگی: به دلیل احتراق ناقص ناشی از عملکرد نامناسب سوپاپ‌ها.
-
روشن شدن چراغ چک موتور: در برخی موارد، ECU می‌تواند از طریق سنسورهای موقعیت میل بادامک و میل‌لنگ، عدم همگام‌سازی را تشخیص داده و چراغ چک را روشن کند.
روش‌های تعمیر و نگهداری
انگشتی میل سوپاپ یک قطعه با عمر طولانی است، اما نیاز به بازرسی و تنظیم دوره‌ای دارد:
-
بازرسی بصری: در هنگام باز کردن درب سوپاپ، باید وضعیت انگشتی‌ها و میل بادامک از نظر وجود هرگونه سایش یا آسیب‌دیدگی بررسی شود.
-
تنظیم لقی سوپاپ: در بسیاری از موتورها، لقی سوپاپ باید در بازه‌های زمانی مشخص (معمولاً در هر سرویس اساسی) بررسی و در صورت لزوم تنظیم شود. این تنظیم با استفاده از فیلر (Feeler Gauge) انجام می‌شود.
-
تعویض در صورت خرابی: انگشتی‌های آسیب‌دیده قابل تعمیر نیستند و باید با نمونه‌های جدید و با کیفیت جایگزین شوند.
-
استفاده از روغن موتور مناسب: روغن موتور تمیز و با کیفیت، اصطکاک را به حداقل می‌رساند و از سایش زودرس تمامی اجزای سیستم سوپاپ‌بندی، از جمله انگشتی‌ها، جلوگیری می‌کند.
فناوری‌های نوین
در زمینه سیستم‌های سوپاپ‌بندی، نوآوری‌ها بر روی افزایش راندمان و کنترل دقیق‌تر تمرکز دارند:
-
سیستم‌های زمان‌بندی متغیر سوپاپ (VVT): در موتورهای مدرن، سیستم‌هایی مانند VVT، زمان‌بندی باز و بسته شدن سوپاپ‌ها را به صورت متغیر و پویا تنظیم می‌کنند. این سیستم‌ها به انگشتی‌ها اجازه می‌دهند تا عملکرد بهتری داشته باشند و به افزایش قدرت و کاهش مصرف سوخت کمک می‌کنند.
-

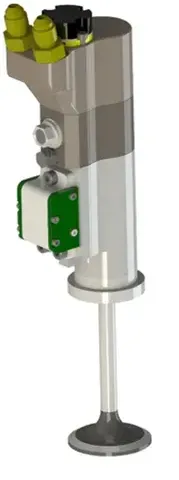

سیستم‌های فعال‌سازی سوپاپ الکترومغناطیسی: در برخی موتورهای پیشرفته، سیستم‌های انگشتی و میل بادامک به صورت کامل حذف شده‌اند. در این سیستم‌ها، سوپاپ‌ها توسط عملگرهای الکترومغناطیسی یا هیدرولیکی فعال می‌شوند که کنترل بسیار دقیق‌تری بر روی زمان‌بندی و میزان باز شدن سوپاپ‌ها فراهم می‌کنند.
سوالات متداول
-
وظیفه انگشتی میل سوپاپ چیست؟
-
انتقال نیروی چرخشی از میل بادامک به سوپاپ‌ها.
-
-
چرا انگشتی‌ها صدا می‌دهند؟
-
به دلیل لقی زیاد در مفصل یا سایش قطعات.
-
-
آیا لقی سوپاپ قابل تنظیم است؟
-
بله، در بسیاری از موتورها می‌توان با ابزار مخصوص لقی سوپاپ‌ها را تنظیم کرد.
-
-
فرق انگشتی و تایپیت چیست؟
-
تایپیت یک قطعه استوانه‌ای است که در موتورهای با میل بادامک پایین، بین بادامک و میله فشاردهنده قرار می‌گیرد، اما انگشتی اهرمی است که میله فشاردهنده یا بادامک، آن را به حرکت در می‌آورد.
-
-
چگونه می‌توان عمر انگشتی‌ها را افزایش داد؟
-
با استفاده از روغن موتور مناسب، تنظیم دوره‌ای لقی سوپاپ و رانندگی با فشار کمتر.
-
جمع‌بندی
انگشتی میل سوپاپ، یک اهرم ساده اما حیاتی در قلب موتور است که نقشی کلیدی در فرآیند تنفس موتور ایفا می‌کند. این قطعه با تبدیل حرکت چرخشی میل بادامک به حرکت خطی، زمان‌بندی دقیق باز و بسته شدن سوپاپ‌ها را تضمین می‌کند. توجه به صداهای غیرعادی از موتور، بازرسی منظم و تنظیم دوره‌ای لقی سوپاپ، می‌تواند از بروز مشکلات بزرگ‌تر جلوگیری کرده و سلامت و کارایی موتور را برای مدت طولانی حفظ کند. شناخت اهمیت این قطعه، به رانندگان کمک می‌کند تا در هنگام بروز مشکل، آن را جدی بگیرند و از سلامت موتور خود اطمینان حاصل کنند.
