بلوک سیلندر که به آن تنهٔ موتور نیز گفته می‌شود، اساسی‌ترین و بزرگترین قطعه در موتورهای احتراق داخلی است. این قطعه ساختار اصلی موتور را تشکیل می‌دهد و محفظه‌های استوانه‌ای به نام سیلندرها را در خود جای می‌دهد که پیستون‌ها در آن‌ها حرکت می‌کنند. بلوک سیلندر همچنین میزبان بسیاری از کانال‌های روغن و آب برای روانکاری و خنک‌کاری موتور است و معمولاً محل نصب سرسیلندر و سایر اجزای اصلی موتور مانند میل لنگ و یاتاقان‌ها نیز می‌باشد.
۲. اهمیت
بلوک سیلندر به دلایل متعددی از اهمیت بالایی برخوردار است:
- پایه و اساس موتور: بلوک سیلندر به عنوان ستون فقرات موتور عمل می‌کند و تمامی اجزای اصلی دیگر بر روی آن نصب می‌شوند. استحکام و دقت ساخت آن برای عملکرد صحیح کل موتور حیاتی است.
- محفظه احتراق: سیلندرهای موجود در بلوک، فضای اصلی برای احتراق مخلوط سوخت و هوا و تولید نیرو را فراهم می‌کنند. دقت ابعاد و صافی سطح داخلی سیلندرها بر راندمان احتراق تأثیر مستقیم دارد.
- هدایت حرارت: بلوک سیلندر به دفع بخشی از حرارت تولید شده در اثر احتراق کمک می‌کند و معمولاً دارای کانال‌های آب برای سیستم خنک‌کاری است.
- روانکاری: کانال‌های روغن تعبیه شده در بلوک، روغن را به نقاط مختلف موتور برای روانکاری و کاهش اصطکاک هدایت می‌کنند.
- تحمل فشار: بلوک سیلندر باید قادر به تحمل فشارهای بالای ناشی از احتراق در داخل سیلندرها باشد.
۳. ساختار و اجزا

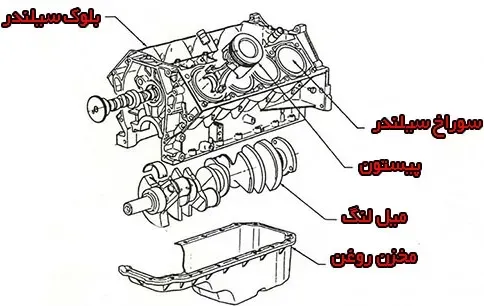

بلوک سیلندر معمولاً از اجزای اصلی زیر تشکیل شده است:
- بدنه اصلی (Main Body): ساختار یکپارچه و اصلی بلوک است که سیلندرها و کانال‌های مختلف در آن تعبیه شده‌اند.
- سیلندرها (Cylinders): محفظه‌های استوانه‌ای دقیقاً ماشین‌کاری شده که پیستون‌ها در آن‌ها حرکت رفت و برگشتی دارند. تعداد و آرایش سیلندرها (خطی، V شکل، تخت) بسته به نوع موتور متفاوت است.
- کانال‌های آب (Water Jackets): شبکه‌ای از کانال‌ها در اطراف سیلندرها و سایر نقاط داغ موتور که مایع خنک‌کننده در آن‌ها جریان دارد و حرارت را جذب می‌کند.
- کانال‌های روغن (Oil Galleries): شبکه‌ای از کانال‌های باریک که روغن موتور را به یاتاقان‌ها، پیستون‌ها و سایر قطعات متحرک برای روانکاری می‌رسانند.
- یاتاقان‌های اصلی (Main Bearing Housings): محل قرارگیری یاتاقان‌های میل لنگ که میل لنگ را به صورت چرخشی در بلوک نگه می‌دارند.
- محل نصب سرسیلندر (Cylinder Head Mounting Surface): سطح صاف و دقیقی در بالای بلوک که سرسیلندر بر روی آن قرار گرفته و با پیچ و مهره محکم می‌شود.
- محل نصب سایر قطعات: بلوک سیلندر معمولاً دارای نقاط نصب برای پمپ روغن، فیلتر روغن، استارت، دینام و سایر متعلقات موتور نیز می‌باشد.
۴. نحوه عملکرد
بلوک سیلندر به طور مستقیم حرکت مکانیکی تولید نمی‌کند، اما نقش حیاتی در عملکرد کل موتور ایفا می‌کند:
- محفظه برای احتراق: سیلندرها فضای بسته و دقیقی را برای حرکت پیستون و احتراق مخلوط سوخت و هوا فراهم می‌کنند.
- هدایت پیستون: دیواره‌های داخلی سیلندرها به عنوان سطحی برای حرکت رفت و برگشتی دقیق پیستون‌ها عمل می‌کنند.
- انتقال حرارت: گرمای ناشی از احتراق از طریق دیواره‌های سیلندر به مایع خنک‌کننده در کانال‌های آب منتقل می‌شود و از گرم شدن بیش از حد موتور جلوگیری می‌کند.
- روانکاری: کانال‌های روغن، روغن را به نقاطی مانند دیواره‌های سیلندر برای روانکاری حرکت پیستون و یاتاقان‌های میل لنگ می‌رسانند و از سایش آن‌ها جلوگیری می‌کنند.
- پشتیبانی از میل لنگ: یاتاقان‌های اصلی که در بلوک سیلندر قرار دارند، میل لنگ را به صورت چرخشی نگه داشته و امکان تبدیل حرکت رفت و برگشتی پیستون‌ها به حرکت دورانی را فراهم می‌کنند.
ارتباط با سایر اجزا: بلوک سیلندر مستقیماً با سرسیلندر (آب‌بندی محفظه احتراق)، پیستون‌ها (حرکت در داخل سیلندر)، میل لنگ (چرخش در یاتاقان‌های اصلی)، سیستم خنک‌کاری (جریان مایع خنک‌کننده در کانال‌های آب)، و سیستم روغن‌کاری (جریان روغن در کانال‌های روغن) در ارتباط است. عملکرد صحیح بلوک سیلندر برای عملکرد هماهنگ تمامی این اجزا ضروری است.
۵. انواع
بلوک‌های سیلندر بر اساس جنس ساخت و آرایش سیلندرها می‌توانند دسته‌بندی‌های مختلفی داشته باشند:
- بر اساس جنس ساخت:
- بلوک چدنی: این نوع بلوک‌ها به دلیل استحکام بالا و مقاومت در برابر حرارت و سایش، سابقه‌ای طولانی در صنعت خودروسازی دارند. با این حال، وزن نسبتاً بالایی دارند.
- بلوک آلومینیومی : بلوک‌های آلومینیومی وزن کمتری نسبت به بلوک‌های چدنی دارند و به دلیل رسانایی حرارتی بالاتر، خنک‌کاری بهتری را فراهم می‌کنند. با این حال، ممکن است به پوشش‌های مخصوص برای افزایش مقاومت در برابر سایش نیاز داشته باشند.
- بر اساس آرایش سیلندرها:
- بلوک خطی (Inline Block): در این نوع بلوک، سیلندرها به صورت خطی در کنار یکدیگر قرار گرفته‌اند (مانند موتورهای I4 یا I6).

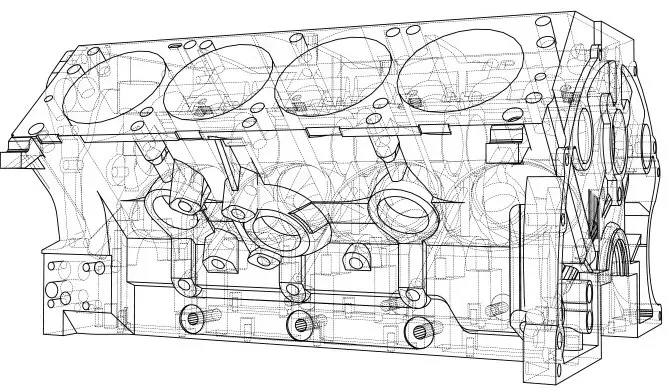

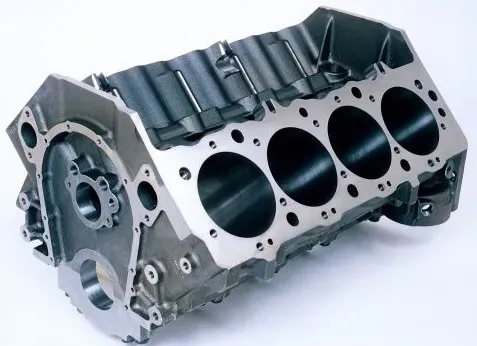

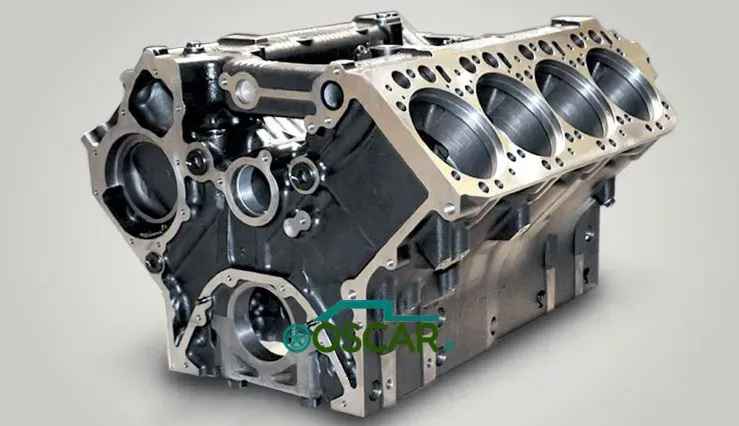

- بلوک V شکل (V-Block): سیلندرها در دو ردیف با زاویه نسبت به یکدیگر قرار گرفته‌اند (مانند موتورهای V6 یا V8). این طراحی باعث کاهش طول و ارتفاع موتور می‌شود.

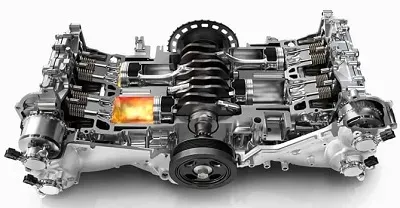

- بلوک تخت یا باکسر (Flat or Boxer Block): سیلندرها به صورت افقی در دو طرف میل لنگ قرار گرفته‌اند (مانند موتورهای تخت 4 یا تخت 6). این طراحی مرکز ثقل پایین‌تری را برای خودرو فراهم می‌کند.
تصویر پیشنهادی: سه تصویر جداگانه که به ترتیب یک بلوک چدنی خطی، یک بلوک آلومینیومی V شکل و یک بلوک آلومینیومی تخت را نشان می‌دهند.
۶. نشانه‌های خرابی
خرابی بلوک سیلندر می‌تواند منجر به مشکلات جدی و پرهزینه در موتور شود. برخی از نشانه‌های رایج خرابی بلوک عبارتند از:

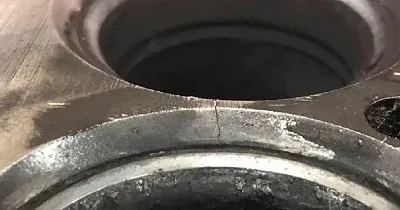

- ترک خوردگی بلوک: ترک‌ها می‌توانند در اثر ضربه، یخ زدگی مایع خنک‌کننده یا گرم شدن بیش از حد موتور ایجاد شوند و منجر به نشتی آب یا روغن و کاهش فشار کمپرس شوند.
- تاب برداشتن سطح بلوک: گرم شدن بیش از حد می‌تواند باعث تاب برداشتن سطح بلوک شود که در آب‌بندی مناسب با سرسیلندر اختلال ایجاد می‌کند.
- خوردگی یا ساییدگی سیلندرها: حرکت مداوم پیستون‌ها می‌تواند به مرور زمان باعث خوردگی یا ساییدگی دیواره‌های سیلندر شود که منجر به کاهش کمپرس و روغن‌سوزی می‌شود.
- نشتی آب یا روغن از بلوک: ترک‌ها یا خوردگی در کانال‌های آب یا روغن می‌توانند باعث نشتی این مایعات از بلوک شوند.
- صدای غیرعادی از داخل موتور: آسیب دیدن یاتاقان‌های اصلی در بلوک می‌تواند منجر به صداهای تق تق یا ضربه زدن از داخل موتور شود.
- مخلوط شدن آب و روغن: ترک خوردگی بلوک می‌تواند باعث مخلوط شدن آب و روغن در داخل موتور شود که بسیار مضر است.
۷. روش‌های تعمیر و نگهداری
تعمیر بلوک سیلندر معمولاً پیچیده و پرهزینه است، بنابراین پیشگیری از خرابی اهمیت زیادی دارد. برخی از روش‌های نگهداری و تعمیر عبارتند از:
- نگهداری صحیح سیستم خنک‌کاری: استفاده از مایع خنک‌کننده مناسب و جلوگیری از یخ زدگی آن در زمستان برای جلوگیری از ترک خوردگی بلوک ضروری است.
- جلوگیری از گرم شدن بیش از حد موتور: نظارت بر دمای موتور و رفع سریع هرگونه مشکل در سیستم خنک‌کاری برای جلوگیری از تاب برداشتن بلوک اهمیت دارد.
- تعویض منظم روغن موتور: روغن تمیز و با کیفیت به روانکاری مناسب قطعات و کاهش سایش در داخل سیلندرها کمک می‌کند.
- بررسی دوره‌ای نشتی‌ها: به طور منظم بلوک سیلندر را از نظر هرگونه نشتی آب یا روغن بررسی کنید.
- تعمیرات تخصصی: در صورت بروز ترک خوردگی، تاب برداشتن یا ساییدگی سیلندرها، تعمیرات تخصصی مانند جوشکاری ترک، کف تراشی سطح بلوک یا بوش زدن سیلندرها ممکن است انجام شود. با این حال، در بسیاری از موارد، تعویض بلوک سیلندر مقرون به صرفه‌تر و مطمئن‌تر است.
۸. فناوری‌های نوین
در زمینه طراحی و ساخت بلوک‌های سیلندر، فناوری‌های نوینی در حال توسعه و استفاده هستند:
- بلوک‌های یکپارچه (Integrated Blocks): طراحی بلوک‌هایی که برخی از اجزای دیگر موتور مانند منیفولد اگزوز یا خنک‌کننده روغن را در خود جای می‌دهند تا وزن و تعداد قطعات را کاهش دهند.
- استفاده از مواد سبک وزن پیشرفته: تحقیق و توسعه در زمینه استفاده از آلیاژهای آلومینیوم پیشرفته‌تر و مواد کامپوزیتی برای کاهش وزن بلوک و بهبود عملکرد حرارتی.
- روش‌های پیشرفته ریخته‌گری و ماشین‌کاری: استفاده از تکنیک‌های دقیق‌تر ریخته‌گری و ماشین‌کاری CNC برای تولید بلوک‌هایی با ابعاد دقیق‌تر و کیفیت سطح بهتر.
- پوشش‌های داخلی سیلندر پیشرفته: استفاده از پوشش‌های مقاوم در برابر سایش و اصطکاک در داخل سیلندرها برای افزایش طول عمر و کاهش مصرف سوخت.
۹. سوالات متداول
- بلوک سیلندر چه وظیفه‌ای در موتور دارد؟
- ساختار اصلی موتور را تشکیل می‌دهد، سیلندرها را در خود جای می‌دهد و میزبان کانال‌های روغن و آب و محل نصب سایر اجزا است.
- جنس بلوک سیلندر معمولاً از چیست؟
- معمولاً از چدن یا آلیاژهای آلومینیوم ساخته می‌شود.
- علت ترک خوردن بلوک سیلندر چیست؟
- می‌تواند ناشی از ضربه، یخ زدگی مایع خنک‌کننده یا گرم شدن بیش از حد موتور باشد.
- آیا می‌توان بلوک سیلندر ترک خورده را تعمیر کرد؟
- در برخی موارد می‌توان ترک‌های کوچک را جوشکاری کرد، اما تعمیرات جدی‌تر معمولاً پرهزینه و ممکن است غیرقابل اعتماد باشد.
- چه نشانه‌هایی از خرابی بلوک سیلندر وجود دارد؟
- ترک خوردگی، نشتی آب یا روغن، صدای غیرعادی از موتور، مخلوط شدن آب و روغن و کاهش کمپرس از جمله نشانه‌ها هستند.
۱۰. جمع‌بندی
بلوک سیلندر یا تنهٔ موتور، قلب تپنده هر موتور احتراق داخلی است. ساختار مستحکم، دقت ساخت بالا و یکپارچگی آن با سایر سیستم‌های موتور، عملکرد صحیح و طول عمر آن را تضمین می‌کند. شناخت انواع، ساختار، نحوه عملکرد و علائم خرابی بلوک سیلندر برای هر مالک خودرو و علاقه‌مند به مکانیک خودرو ضروری است. با پیشرفت فناوری، شاهد استفاده از مواد سبک‌تر و طراحی‌های پیچیده‌تر در بلوک‌های سیلندر هستیم که به بهبود عملکرد و کارایی موتورها کمک می‌کند. نگهداری صحیح سیستم خنک‌کاری و روغن‌کاری از اهمیت بالایی در حفظ سلامت بلوک سیلندر برخوردار است.
