مقدمه و تعریف
تسمه تایم ، که با نام‌های تسمه تایمینگ یا تسمه تایم موتور نیز شناخته می‌شود، یک جزء حیاتی در موتورهای احتراق داخلی است. این تسمه یک حلقه لاستیکی دندانه‌دار و انعطاف‌پذیر است که وظیفه اصلی آن همگام‌سازی چرخش میل‌لنگ و میل بادامک است. این همگام‌سازی تضمین می‌کند که سوپاپ‌های موتور (سوپاپ‌های ورودی و خروجی) در زمان دقیق و مناسب نسبت به حرکت پیستون‌ها در داخل سیلندر باز و بسته شوند. این فرآیند دقیق برای عملکرد صحیح چرخه احتراق (مکش، تراکم، احتراق و تخلیه) ضروری است.
۲. اهمیت
تسمه تایم به دلایل متعدد برای عملکرد، کارایی و سلامت موتور خودرو اهمیت بالایی دارد:
-
همگام‌سازی دقیق: مهم‌ترین وظیفه تسمه تایم، همگام‌سازی است. اگر سوپاپ‌ها حتی برای یک لحظه نامنظم باز و بسته شوند، چرخه احتراق به درستی انجام نمی‌شود و موتور خاموش می‌شود.
-
جلوگیری از برخورد قطعات: در اکثر موتورهای مدرن (که به آن‌ها موتورهای اینترفیس می‌گویند)، فاصله بین سوپاپ‌ها و پیستون‌ها بسیار کم است. اگر تسمه تایم پاره شود یا از تایم خارج شود، سوپاپ‌ها و پیستون‌ها با هم برخورد می‌کنند و آسیب‌های جدی و پرهزینه‌ای به موتور وارد می‌شود.
-
عملکرد بهینه موتور: یک تسمه تایم سالم و دقیق، به موتور اجازه می‌دهد تا با حداکثر راندمان کار کند. این امر منجر به افزایش قدرت، کاهش مصرف سوخت و تولید آلایندگی کمتر می‌شود.
-
عمر طولانی موتور: تسمه تایم با کارکرد صحیح، از فرسودگی و آسیب دیدن سایر اجزای موتور جلوگیری می‌کند.
-
روشن شدن آسان موتور: یک تسمه تایم سالم و در جای خود، روشن شدن روان و سریع موتور را تضمین می‌کند.
۳. ساختار و اجزا

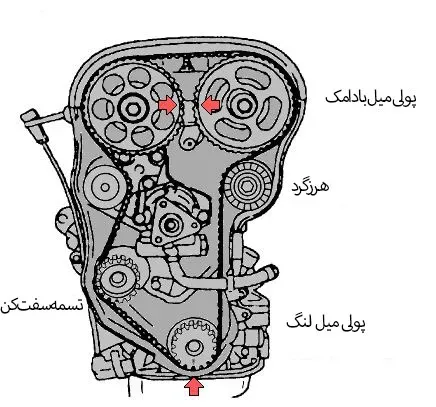

تسمه تایم به تنهایی یک قطعه است، اما به عنوان بخشی از یک سیستم کامل عمل می‌کند که شامل اجزای زیر است:
-

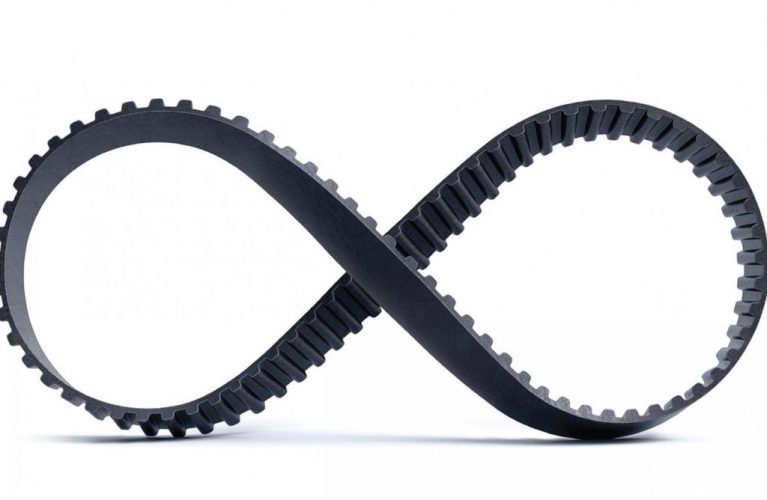

تسمه : یک حلقه لاستیکی منعطف و تقویت‌شده با الیاف نایلونی یا فایبرگلاس. دندانه‌های روی سطح داخلی تسمه با دنده‌های پولی‌ها درگیر می‌شوند.
-
پولی میل‌لنگ : یک پولی دنده‌دار که به میل‌لنگ موتور متصل است و نیروی چرخشی را از میل‌لنگ به تسمه تایم منتقل می‌کند.
-
پولی میل بادامک : یک یا چند پولی دنده‌دار که به میل بادامک‌ها متصل است و نیروی چرخشی را از تسمه تایم دریافت کرده و سوپاپ‌ها را باز و بسته می‌کند.
-
هرزگرد/غلتک هرزگرد : یک پولی ساده و صاف که برای هدایت تسمه تایم در مسیر صحیح و ایجاد کشش مناسب استفاده می‌شود.
-
تسمه‌سفت‌کن/تسمه‌کش : یک جزء قابل تنظیم (مکانیکی یا هیدرولیکی) که کشش تسمه تایم را تنظیم می‌کند. این قطعه تضمین می‌کند که تسمه به اندازه کافی سفت باشد تا از لغزش جلوگیری کند، اما نه آنقدر سفت که به یاتاقان‌ها آسیب برساند.
نحوه عملکرد
عملکرد تسمه تایم یک فرآیند مکانیکی دقیق و حیاتی است:
-
دریافت نیرو از میل‌لنگ: نیروی چرخشی موتور از طریق میل‌لنگ و پولی میل‌لنگ به تسمه تایم منتقل می‌شود.
-
انتقال نیرو به میل بادامک: تسمه تایم این نیروی چرخشی را به پولی میل بادامک منتقل می‌کند. نسبت دندانه‌ها معمولاً ۲:۱ است، به این معنی که با هر دو دور چرخش میل‌لنگ، میل بادامک یک دور می‌چرخد.
-
باز و بسته شدن سوپاپ‌ها: چرخش میل بادامک باعث بالا و پایین رفتن و باز و بسته شدن سوپاپ‌های ورودی و خروجی در زمان‌های مشخص می‌شود.
-
همگام‌سازی با پیستون‌ها: این فرآیند دقیقاً با حرکت پیستون‌ها هماهنگ است. به عنوان مثال، هنگامی که پیستون در حال حرکت به سمت پایین برای مکش هوا و سوخت است، سوپاپ ورودی باز می‌شود و هنگامی که پیستون در حال بالا رفتن برای تراکم است، هر دو سوپاپ بسته هستند.
-
حفظ کشش: تسمه‌سفت‌کن، کشش مناسب تسمه را حفظ می‌کند تا از هرگونه لغزش یا پرش دنده‌ها روی پولی‌ها جلوگیری شود.
ارتباط با سایر اجزا: تسمه تایم ارتباط مستقیم با میل‌لنگ، میل بادامک، سوپاپ‌ها، پیستون‌ها و واترپمپ (در صورت وجود) دارد. هرگونه خرابی در این سیستم می‌تواند به کل موتور آسیب برساند.
انواع
تسمه‌های تایم بر اساس جنس، طراحی و کاربرد به چند نوع تقسیم می‌شوند:
-
بر اساس جنس:
-
تسمه‌های لاستیکی: رایج‌ترین نوع، که از لاستیک مصنوعی با الیاف تقویت‌شده ساخته شده‌اند. این تسمه‌ها بی‌صدا هستند و به روان‌کاری نیاز ندارند.
-
-
بر اساس سیستم جایگزین:
-

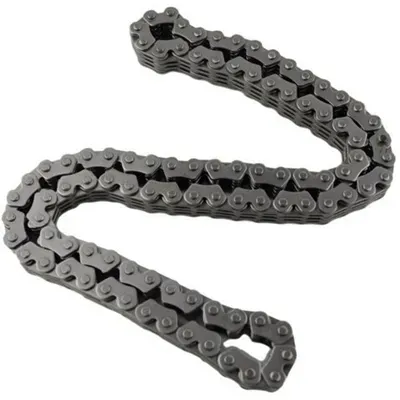

زنجیر تایم : در برخی از موتورها به جای تسمه از زنجیر استفاده می‌شود. زنجیرها بسیار بادوام‌تر از تسمه‌ها هستند و معمولاً به اندازه عمر موتور دوام می‌آورند، اما صدای بیشتری تولید می‌کنند و سنگین‌تر هستند.
-
-

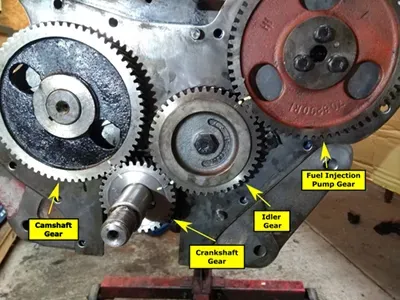

چرخ‌دنده‌های تایم : در برخی از موتورهای قدیمی و صنعتی، از چرخ‌دنده‌های فلزی برای همگام‌سازی استفاده می‌شود. این سیستم بسیار بادوام است اما پر سر و صدا و گران‌قیمت است.
نشانه‌های فرسودگی و خرابی
تسمه تایم یک قطعه مصرفی است که با گذشت زمان فرسوده می‌شود و پاره شدن آن می‌تواند منجر به فاجعه در موتور شود. نشانه‌های رایج فرسودگی یا خرابی تسمه تایم عبارتند از:
-

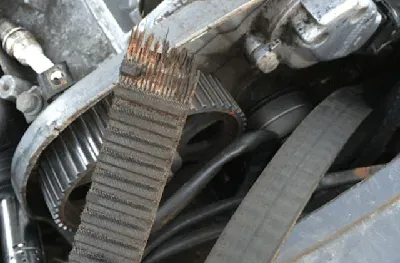

ترک‌خوردگی یا ساییدگی روی تسمه: اگر تسمه تایم را از نظر بصری بررسی کنید، ممکن است ترک‌های ریز، پارگی در دندانه‌ها یا ساییدگی روی سطح آن مشاهده کنید.
-
صدای "تیک‌تیک" از موتور: شنیدن صدای تیک‌تیک از جلوی موتور می‌تواند نشانه‌ای از شل بودن یا فرسودگی تسمه تایم باشد.
-
سختی در روشن شدن موتور: اگر تسمه تایم از تنظیم خارج شده باشد، موتور به سختی روشن می‌شود.
-
دود از اگزوز: تولید دود غیرعادی از اگزوز می‌تواند نشانه‌ای از احتراق ناقص به دلیل از تنظیم خارج شدن تایمینگ باشد.
-
لرزش در موتور در حالت درجا کار کردن (Idle): لرزش غیرعادی در موتور می‌تواند ناشی از مشکلات در سیستم تایمینگ باشد.
-
روشن شدن چراغ چک موتور (Check Engine Light): ECU می‌تواند از طریق سنسورهای میل‌لنگ و میل بادامک، عدم همگام‌سازی را تشخیص داده و چراغ چک موتور را روشن کند.
-
نشت روغن در اطراف کاور تسمه تایم: نشت روغن از کاور تسمه تایم می‌تواند به دلیل خرابی کاسه‌نمدهای میل‌لنگ یا میل بادامک باشد که باعث آلوده شدن تسمه و کاهش عمر آن می‌شود.
۷. روش‌های تعمیر و نگهداری
تسمه تایم یک قطعه بسیار مهم است که نیاز به نگهداری دقیق دارد:
-
تعویض دورهای: مهم‌ترین اقدام نگهداری. هر خودرو دارای یک بازه زمانی یا مسافت مشخص برای تعویض تسمه تایم است (معمولاً بین ۶۰,۰۰۰ تا ۱۲۰,۰۰۰ کیلومتر). حتماً به دفترچه راهنمای خودرو مراجعه کنید. این بازه نباید نادیده گرفته شود.
-
بازرسی بصری: در هر سرویس دورهای، تسمه تایم (اگر قابل مشاهده باشد) باید از نظر ترک‌خوردگی یا ساییدگی بررسی شود.
-
تعویض کامل مجموعه: هنگام تعویض تسمه تایم، توصیه اکید می‌شود که تمامی اجزای سیستم (هرزگردها، تسمه‌سفت‌کن و واترپمپ) نیز همزمان تعویض شوند. این قطعات نیز عمر مشخصی دارند و عدم تعویض آن‌ها می‌تواند باعث خرابی تسمه تایم جدید و آسیب به موتور شود.
-
نصب صحیح: نصب تسمه تایم یک کار تخصصی است و نیاز به ابزار و دانش فنی دقیق دارد. یک نصب نادرست می‌تواند به موتور آسیب برساند.
-
توجه به نشت روغن: اگر نشت روغن در اطراف کاور تسمه تایم مشاهده کردید، آن را جدی بگیرید و به سرعت به تعمیرگاه مراجعه کنید.
۸. فناوری‌های نوین
در زمینه سیستم‌های تایمینگ موتور، نوآوری‌ها بیشتر بر روی افزایش طول عمر و بهبود عملکرد متمرکز شده‌اند:
-
تسمه‌های با عمر طولانی: استفاده از مواد جدید (مانند فیبر کربن یا آرامید) برای افزایش مقاومت و عمر مفید تسمه‌ها. برخی تسمه‌ها تا ۱۶۰,۰۰۰ کیلومتر یا بیشتر نیز دوام می‌آورند.
-
زنجیرهای تایم کم‌صدا: طراحی‌های جدید زنجیرهای تایم باعث کاهش چشمگیر صدای آن‌ها شده است.
-
سیستم‌های زمان‌بندی متغیر سوپاپ (VVT - Variable Valve Timing): در موتورهای مدرن، سیستم‌هایی مانند VVT به ECU اجازه می‌دهند تا زمان‌بندی باز و بسته شدن سوپاپ‌ها را بر اساس دور موتور و فشار گاز، به صورت متغیر و پویا تنظیم کند که باعث افزایش قدرت در دورهای بالا و کاهش مصرف سوخت در دورهای پایین می‌شود.
-

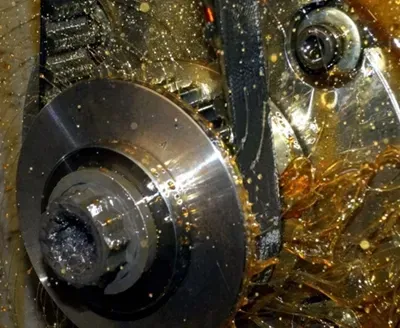

تسمه‌های غوطه‌ور در روغن (Wet Belts): در برخی موتورها، تسمه تایم در داخل روغن موتور غوطه‌ور است. این امر باعث کاهش اصطکاک و افزایش عمر مفید تسمه می‌شود.
سوالات متداول
-
وظیفه تسمه تایم چیست؟
-
همگام‌سازی چرخش میل‌لنگ و میل بادامک برای باز و بسته شدن دقیق سوپاپ‌ها.
-
-
چرا پاره شدن تسمه تایم خطرناک است؟
-
در اکثر موتورها، پاره شدن تسمه تایم باعث برخورد پیستون‌ها و سوپاپ‌ها و آسیب جدی به موتور می‌شود.
-
-
هر چند وقت یک بار باید تسمه تایم را تعویض کرد؟
-
بسته به خودرو، معمولاً هر ۶۰,۰۰۰ تا ۱۲۰,۰۰۰ کیلومتر. به دفترچه راهنمای خودرو مراجعه کنید.
-
-
آیا می‌توان فقط تسمه را تعویض کرد؟
-
توصیه اکید می‌شود که همزمان با تسمه، هرزگردها، تسمه‌سفت‌کن و واترپمپ نیز تعویض شوند تا از خرابی زودهنگام تسمه جدید جلوگیری شود.
-
-
تسمه تایم خودروی من زنجیر است، آیا نیاز به تعویض دارد؟
-
زنجیر تایم عمر بسیار طولانی‌تری نسبت به تسمه دارد و معمولاً به اندازه عمر موتور دوام می‌آورد. با این حال، نیاز به روان‌کاری مداوم توسط روغن موتور دارد.
-
جمع‌بندی
تسمه تایم، یک جزء حیاتی در قلب موتور خودرو است که نقشی اساسی در عملکرد و سلامت آن ایفا می‌کند. این تسمه با همگام‌سازی دقیق اجزای کلیدی موتور، چرخه احتراق را ممکن می‌سازد و از برخورد فاجعه‌بار قطعات جلوگیری می‌کند. توجه به علائم هشدار دهنده خرابی و تعویض به موقع تسمه تایم در بازه‌های زمانی مشخص، مهم‌ترین اقدام نگهداری برای هر راننده‌ای است. نادیده گرفتن این قطعه می‌تواند منجر به هزینه‌های تعمیراتی بسیار بالا و آسیب جدی به موتور شود. با رعایت نکات نگهداری، می‌توان از عملکرد روان و طولانی مدت خودرو اطمینان حاصل کرد.
