آنچه درباره سنسور اکسیژن o2 باید بدانیم

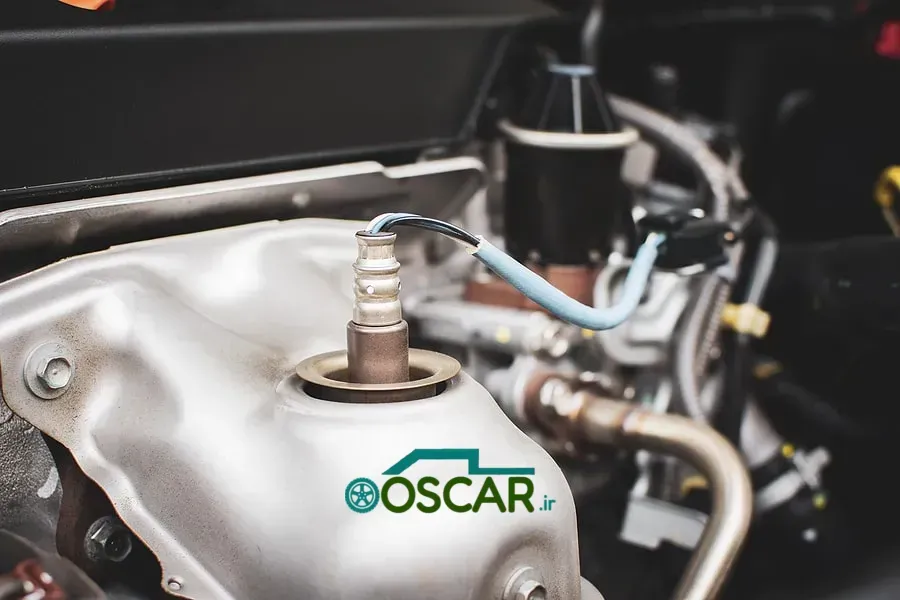

سنسور اکسیژن (O2 Sensor) که با نام Lambda Sensor نیز شناخته می‌شود، یک جزء الکترونیکی حیاتی در سیستم مدیریت موتور (ECU) خودروهای انژکتوری مدرن است. این سنسور در مسیر اگزوز (معمولاً قبل و/یا بعد از کاتالیست) نصب می‌شود و وظیفه اصلی آن اندازه‌گیری میزان اکسیژن باقی‌مانده در گازهای خروجی از موتور است. با تحلیل این اطلاعات، ECU می‌تواند تشخیص دهد که آیا مخلوط سوخت و هوا (Air-Fuel Ratio) غنی (Rich) است (سوخت زیاد، اکسیژن کم) یا رقیق (Lean) (سوخت کم، اکسیژن زیاد). این بازخورد به ECU امکان می‌دهد تا مقدار سوخت تزریقی را به دقت تنظیم کند تا بهترین احتراق، کمترین آلایندگی و حداکثر راندمان سوخت حاصل شود.

اهمیت

سنسور اکسیژن به دلایل متعدد برای عملکرد، کارایی، کاهش آلایندگی و سلامت موتور اهمیت بالایی دارد:

• کنترل حلقه بسته (Closed-Loop Control): سنسور O2 ستون فقرات سیستم کنترل حلقه بسته است. این سیستم به ECU اجازه می‌دهد تا با دریافت بازخورد لحظه‌ای از اگزوز، مقدار سوخت تزریقی را به صورت پویا تنظیم کند. این تنظیم برای حفظ نسبت استوکیومتری (۱۴.۷ به ۱ برای بنزین) که بهترین نسبت برای احتراق کامل و کارایی کاتالیست است، حیاتی است.

• کاهش آلایندگی: حفظ نسبت استوکیومتری، امکان عملکرد بهینه کاتالیست را فراهم می‌کند. کاتالیست برای تبدیل گازهای مضر (HC, CO, NOx) به گازهای بی‌ضرر (H2O, CO2, N2)، به یک تعادل دقیق بین اکسیژن و سایر گازها نیاز دارد.

• افزایش راندمان سوخت: با تنظیم دقیق سوخت، از هدر رفتن سوخت جلوگیری شده و مصرف سوخت کاهش می‌یابد. مخلوط رقیق یا غنی می‌تواند باعث افزایش مصرف سوخت شود.

• حفاظت از کاتالیست: عملکرد نادرست سنسور O2 می‌تواند باعث غنی یا رقیق شدن بیش از حد مخلوط شود. مخلوط غنی می‌تواند باعث داغ شدن بیش از حد کاتالیست و آسیب به آن شود، در حالی که مخلوط رقیق باعث افزایش دمای احتراق و آسیب به موتور می‌شود.

• عملکرد موتور: نسبت صحیح سوخت و هوا، برای تولید حداکثر قدرت و عملکرد روان موتور ضروری است.

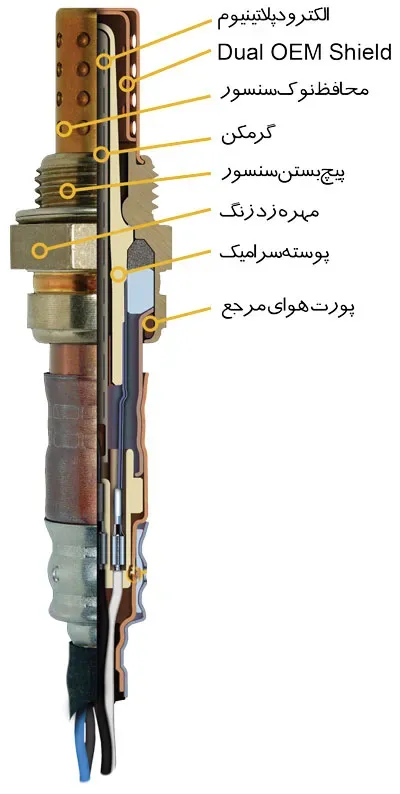

ساختار و اجزا

سنسور اکسیژن از چندین جزء اصلی تشکیل شده است:

• المان حسگر: هسته سنسور است. معمولاً از جنس زیرکونیا (Zirconia) یا تیتانیا (Titania) ساخته می‌شود. زیرکونیا رایج‌تر است و مانند یک باتری کوچک عمل می‌کند که ولتاژ تولید می‌کند.

  • زیرکونیا: در دماهای بالا، یون‌های اکسیژن در آن حرکت می‌کنند و اختلاف پتانسیل (ولتاژ) بین دو طرف آن (گازهای اگزوز و هوای محیط) ایجاد می‌شود.

• گرمکن (Heater Element): در سنسورهای O2 گرمکن‌دار (Heated O2 Sensor - HO2S)، یک المنت گرم‌کننده داخلی وجود دارد که سنسور را به سرعت به دمای کاری (حدود ۳۰۰ تا ۶۰۰ درجه سانتی‌گراد) می‌رساند. این امر باعث می‌شود سنسور بلافاصله پس از روشن شدن موتور شروع به کار کند.

• محافظ نوک سنسور (Sensor Shield): یک محافظ فلزی سوراخ‌دار که از المان حسگر در برابر آلاینده‌ها و ضربات فیزیکی محافظت می‌کند، اما اجازه می‌دهد گازهای اگزوز به آن برسند.

• سیم‌های اتصال به ECU: معمولاً دارای یک تا چهار سیم است (یک سیم برای سیگنال، یک یا دو سیم برای گرمکن، یک سیم برای اتصال به بدنه).

• پورت هوای مرجع (Reference Air Port): در سنسورهای زیرکونیا، یک مسیر کوچک برای ورود هوای اتمسفر به داخل سنسور وجود دارد. این هوای مرجع برای مقایسه با اکسیژن موجود در اگزوز استفاده می‌شود.

نحوه عملکرد

عملکرد سنسور اکسیژن بر پایه تولید سیگنال ولتاژ بر اساس اختلاف میزان اکسیژن است:

1. رسیدن به دمای کاری: ابتدا سنسور (به خصوص اگر گرمکن‌دار باشد) به سرعت به دمای کاری خود می‌رسد تا فعال شود.

2. اندازه‌گیری اکسیژن: گازهای خروجی از موتور از اطراف المان حسگر عبور می‌کنند. سنسور میزان اکسیژن موجود در این گازها را با اکسیژن موجود در هوای مرجع (هوای بیرون) مقایسه می‌کند.

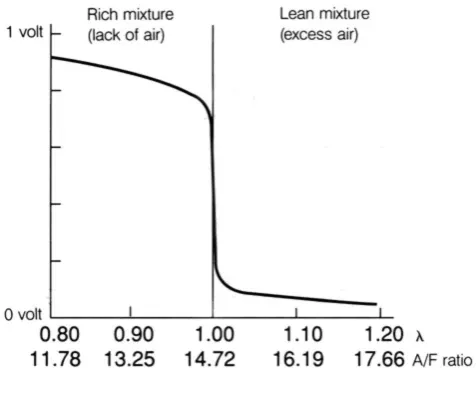

3. تولید سیگنال ولتاژ (سنسور زیرکونیا):

   • مخلوط غنی (Rich): اکسیژن در اگزوز کم است. سنسور ولتاژ بالا (حدود ۰.۸ تا ۰.۹ ولت) تولید می‌کند. این یعنی سوخت زیاد و نیاز به کاهش سوخت.

   • مخلوط رقیق (Lean): اکسیژن در اگزوز زیاد است. سنسور ولتاژ پایین (حدود ۰.۱ تا ۰.۲ ولت) تولید می‌کند. این یعنی سوخت کم و نیاز به افزایش سوخت.

   • مخلوط استوکیومتری (Stoichiometric): ولتاژ در حدود ۰.۴۵ ولت نوسان می‌کند.

4. ارسال سیگنال به ECU: این سیگنال ولتاژ به ECU ارسال می‌شود.

5. تنظیم سوخت توسط ECU: ECU سیگنال را پردازش می‌کند و بر اساس آن، دستورات لازم را برای پاشش انژکتورها صادر می‌کند. ECU به طور مداوم میزان سوخت را کمی افزایش یا کاهش می‌دهد تا سیگنال سنسور O2 در حدود ولتاژ استوکیومتری نوسان کند و مخلوط بهینه حفظ شود.

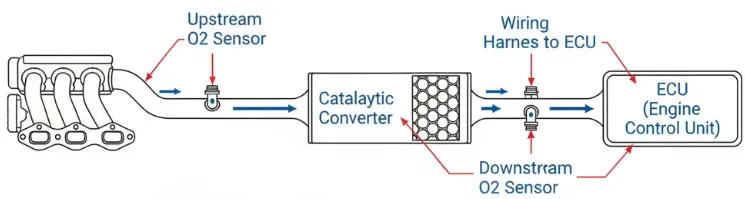

6. سنسورهای بعد از کاتالیست (Post-Cat O2 Sensors): این سنسورها وضعیت عملکرد کاتالیست را بررسی می‌کنند. اگر کاتالیست درست کار کند، سیگنال این سنسور باید ثابت و در حدود ۰.۶ تا ۰.۷ ولت باشد. نوسان زیاد این سنسور نشان‌دهنده خرابی کاتالیست است.

ارتباط با سایر اجزا: سنسور O2 ارتباط مستقیم با ECU (کامپیوتر خودرو) و کاتالیست دارد و بر عملکرد انژکتورها تأثیر می‌گذارد.

انواع

سنسورهای اکسیژن بر اساس تکنولوژی و محل نصب به چند نوع اصلی تقسیم می‌شوند:

• بر اساس تکنولوژی:

  • سنسورهای زیرکونیا (Zirconia O2 Sensors): رایج‌ترین نوع. ولتاژ خروجی آن‌ها بین ۰.۱ تا ۰.۹ ولت نوسان می‌کند و برای دماهای بالا مناسب هستند.

  • سنسورهای تیتانیا (Titania O2 Sensors): کمتر رایج هستند و مقاومت آن‌ها با تغییر اکسیژن تغییر می‌کند. برای کار نیاز به ولتاژ مرجع از ECU دارند و خودشان ولتاژ تولید نمی‌کنند.

  • سنسورهای پهن‌باند (Wideband O2 Sensors / Air-Fuel Ratio Sensors): در خودروهای مدرن و عملکرد بالا استفاده می‌شوند. این سنسورها قادرند میزان دقیق نسبت سوخت و هوا را در یک محدوده بسیار وسیع (نه فقط Rich یا Lean) اندازه‌گیری کنند که دقت و کنترل بیشتری را برای ECU فراهم می‌کند.

• بر اساس وجود گرمکن:

  • سنسورهای بدون گرمکن (Unheated O2 Sensors): در خودروهای قدیمی‌تر استفاده می‌شدند و برای رسیدن به دمای کاری، باید منتظر گرم شدن اگزوز می‌ماندند.

  • سنسورهای گرمکن‌دار (Heated O2 Sensors - HO2S): رایج‌ترین نوع امروزی. دارای المنت گرمکن برای فعال شدن سریع‌تر.

نشانه‌های فرسودگی و خرابی

سنسور اکسیژن به دلیل قرار گرفتن در معرض دماهای بالا و گازهای خورنده، یک قطعه مصرفی است و به مرور زمان فرسوده می‌شود. شایع‌ترین نشانه‌های خرابی آن عبارتند از:

• افزایش مصرف سوخت: شایع‌ترین نشانه. سنسور خراب سیگنال نادرست به ECU می‌دهد و باعث می‌شود ECU سوخت زیادی تزریق کند.

• کاهش قدرت موتور و شتاب‌گیری ضعیف: مخلوط سوخت و هوای نامتعادل می‌تواند منجر به احتراق ناقص و کاهش عملکرد موتور شود.

• بوی نامطبوع از اگزوز: بوی تخم‌مرغ گندیده (به دلیل افزایش سولفور) یا بوی بنزین خام.

• احتراق ناقص (Engine Misfire): به دلیل ترکیب نادرست سوخت و هوا.

• لرزش موتور در حالت درجا (Rough Idling): به خصوص اگر سنسور قبل از کاتالیست خراب باشد.

• رد شدن در تست آلایندگی: سنسور O2 خراب می‌تواند باعث افزایش آلاینده‌ها و عدم موفقیت در تست‌های آلایندگی شود.

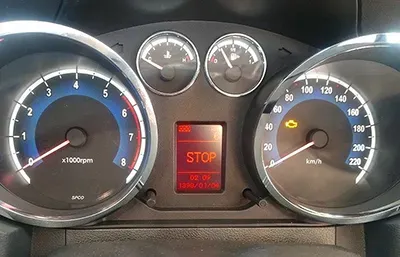

• روشن شدن چراغ چک موتور (Check Engine Light): ECU با تشخیص سیگنال‌های نامناسب، کند یا ثابت سنسور O2، کد خطا ثبت کرده (مانند P0133 - کندی پاسخ سنسور O2) و چراغ چک را روشن می‌کند.

روش‌های تعمیر و نگهداری

سنسور اکسیژن یک قطعه الکترونیکی حساس است و در صورت خرابی داخلی قابل تعمیر نیست.

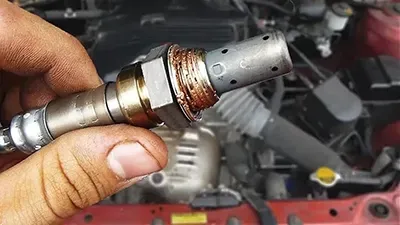

• بازرسی ظاهری: بررسی سنسور و سیم‌کشی آن از نظر آسیب فیزیکی، خوردگی یا سوختگی.

• بررسی اتصالات: اطمینان حاصل کنید که کانکتور سنسور تمیز، خشک و محکم متصل شده است.

• تست با دستگاه دیاگ: بهترین روش، بررسی سیگنال سنسور O2 با استفاده از دستگاه دیاگ است. سیگنال سنسور جلو کاتالیست باید به سرعت و به طور مداوم بین ۰.۱ و ۰.۹ ولت نوسان کند. سنسور عقب کاتالیست باید ولتاژ نسبتاً ثابتی داشته باشد.

• تعویض در صورت خرابی: در صورت تأیید خرابی، سنسور اکسیژن باید با یک نمونه جدید و با کیفیت (ترجیحاً اصلی) جایگزین شود. استفاده از سنسورهای غیراصلی ممکن است باعث عملکرد نادرست و مشکلات طولانی‌مدت شود.

• تشخیص مشکل اصلی: گاهی اوقات کدهای خطای مربوط به سنسور O2 در واقع ناشی از مشکل دیگری (مانند نشتی اگزوز، نشتی هوا در منیفولد ورودی، فشار سوخت نامناسب) هستند. مکانیک باید علت اصلی را تشخیص دهد.

فناوری‌های نوین

تکنولوژی سنسورهای اکسیژن پیوسته در حال پیشرفت است:

• سنسورهای اکسیژن پهن‌باند: این سنسورها نسل جدیدی هستند که دقت بسیار بالاتری دارند و می‌توانند نسبت دقیق سوخت به هوا را در یک بازه بسیار وسیع اندازه‌گیری کنند. این سنسورها برای موتورهای با عملکرد بالا، توربوشارژ و سیستم‌های تزریق مستقیم سوخت ضروری هستند.

• سنسورهای اکسیژن خطی: نوعی سنسور که ولتاژ خروجی آن‌ها رابطه خطی با میزان اکسیژن دارد.

• سنسورهای با عمر طولانی: تولید سنسورهایی با مواد مقاوم‌تر در برابر خوردگی و دما برای افزایش طول عمر.

• ادغام با سایر سنسورها: در برخی طراحی‌ها، سنسور O2 با سنسورهای دیگر اگزوز یکپارچه می‌شود.

سوالات متداول

• وظیفه اصلی سنسور O2 چیست؟

  • اندازه‌گیری میزان اکسیژن در گازهای اگزوز برای تنظیم دقیق نسبت سوخت و هوا.

• شایع‌ترین نشانه خرابی سنسور O2 چیست؟

  • افزایش مصرف سوخت و روشن شدن چراغ چک موتور.

• فرق سنسور O2 قبل و بعد از کاتالیست چیست؟

  • سنسور جلو (Pre-cat): کنترل مستقیم نسبت سوخت و هوا. نوسان ولتاژ زیاد.

  • سنسور عقب (Post-cat): بررسی عملکرد کاتالیست. ولتاژ ثابت‌تر.

• عمر مفید سنسور O2 چقدر است؟

  • سنسورهای گرمکن‌دار معمولاً بین ۱۰۰,۰۰۰ تا ۱۶۰,۰۰۰ کیلومتر عمر می‌کنند. سنسورهای پهن‌باند ممکن است طول عمر کمتری داشته باشند.

• آیا می‌توان سنسور O2 را تمیز کرد؟

  • معمولاً توصیه نمی‌شود، زیرا تمیزکاری ممکن است به المان حسگر آسیب بزند. بهتر است تعویض شود.

جمع‌بندی

سنسور اکسیژن، این نگهبان خاموش در مسیر اگزوز، یکی از مهم‌ترین سنسورهای خودروهای مدرن است. با فراهم آوردن بازخورد حیاتی برای ECU، این سنسور به موتور اجازه می‌دهد تا با بالاترین راندمان ممکن کار کند، سوخت را به صورت کامل بسوزاند و میزان آلاینده‌های خروجی را به حداقل برساند. عملکرد صحیح سنسور O2 نه تنها برای اقتصاد سوخت و محیط زیست اهمیت دارد، بلکه برای حفظ سلامت موتور و طول عمر کاتالیست نیز ضروری است. هر گونه نشانه خرابی این قطعه، باید به سرعت جدی گرفته شده و با تعویض آن، از عملکرد بهینه خودرو اطمینان حاصل شود.
