آنچه درباره سنسور موقعیت میل سوپاپ (CMP) باید بدانیم

سنسور موقعیت میل سوپاپ (CMP Sensor) که مخفف عبارت Camshaft Position Sensor است، یکی از سنسورهای محوری در سیستم مدیریت موتور (ECU) خودروهای انژکتوری مدرن است. این سنسور وظیفه اندازه‌گیری موقعیت دقیق و سرعت چرخش میل سوپاپ را بر عهده دارد. با توجه به اینکه میل سوپاپ، باز و بسته شدن سوپاپ‌ها را کنترل می‌کند، موقعیت آن مستقیماً زمان‌بندی مکش و احتراق در سیلندرها را تعیین می‌کند. سیگنال CMP برای همگام‌سازی دقیق با سنسور موقعیت میل لنگ (CKP) ضروری است تا ECU بتواند مرحله دقیق هر پیستون (مکش یا تراکم) را تشخیص داده و زمان‌بندی دقیق تزریق ترتیبی سوخت و جرقه زنی را انجام دهد.

اهمیت

سنسور CMP برای عملکرد موتورهای امروزی اهمیت حیاتی دارد، زیرا:

• تشخیص چرخه احتراق : میل لنگ دو بار می‌چرخد تا میل سوپاپ یک بار بچرخد. سنسور CKP تنها موقعیت میل لنگ را گزارش می‌دهد (در مرحله تراکم است یا تخلیه). سنسور CMP با تشخیص موقعیت میل سوپاپ، به ECU می‌گوید که هر سیلندر در کدام مرحله از چرخه (مکش یا تراکم) قرار دارد.

• تزریق ترتیبی سوخت: برای اینکه انژکتور سوخت را دقیقاً قبل از باز شدن سوپاپ ورودی تزریق کند (Sequential Injection)، ECU باید موقعیت سوپاپ‌ها را بداند، که این امر توسط CMP میسر می‌شود. این کار باعث کاهش مصرف سوخت و افزایش راندمان می‌شود.

• شروع به کار موتور: برای اینکه موتور روشن شود، ECU نیاز دارد که فوراً تشخیص دهد کدام سیلندر در آستانه تراکم است تا اولین جرقه و تزریق را انجام دهد. سیگنال CMP این اطلاعات اولیه را فراهم می‌کند.

• کنترل سیستم زمان‌بندی متغیر سوپاپ (VVT): در موتورهای مجهز به فناوری VVT، سنسور CMP برای بازخورد به ECU درباره زاویه فعلی میل سوپاپ استفاده می‌شود تا سیستم VVT بتواند زمان‌بندی سوپاپ‌ها را برای بهبود گشتاور یا قدرت، تنظیم و کنترل کند.

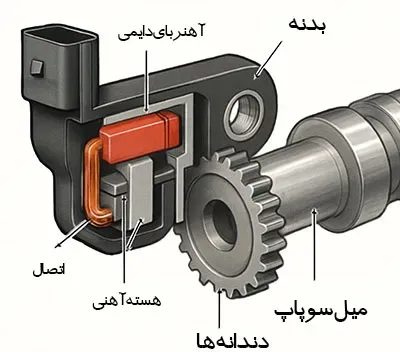

ساختار و اجزا

سنسور CMP معمولاً یک قطعه الکترونیکی کوچک و مقاوم است که از اجزای زیر تشکیل شده است:

• عنصر حسگر : اغلب از نوع اثر هال است، که سیگنال دیجیتال (مربعی) دقیق و واضحی تولید می‌کند. برخی سنسورهای قدیمی‌تر از نوع القایی (Variable Reluctance) هستند.

• آهنربای دائمی : در سنسورهای اثر هال، این آهنربا برای ایجاد میدان مغناطیسی ثابت استفاده می‌شود.

• بدنه سنسور : بدنه پلاستیکی یا فلزی که سنسور را از آسیب‌های محیطی محافظت کرده و امکان نصب آن روی سرسیلندر یا بلوک موتور را فراهم می‌کند.

• چرخ‌دنده : این چرخ‌دنده دارای یک یا چند دندانه (برجستگی یا شکاف) با الگوی خاص است که روی میل سوپاپ یا چرخ‌دنده تایمینگ آن نصب می‌شود. سنسور CMP با عبور این دندانه‌ها، پالس ایجاد می‌کند.

• کانکتور الکتریکی : معمولاً دارای سه سیم است: تغذیه (۵ یا ۱۲ ولت)، اتصال به بدنه (Ground) و سیگنال خروجی.

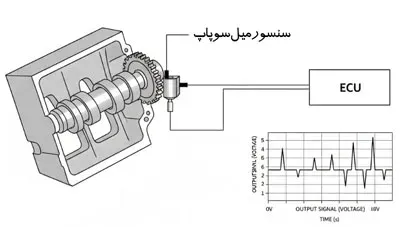

نحوه عملکرد

عملکرد سنسور CMP بر اساس اندازه‌گیری الگوی چرخش میل سوپاپ است:

1. چرخش میل سوپاپ: با کار کردن موتور، میل سوپاپ می‌چرخد و چرخ‌دنده هدف همراه آن می‌گردد.

2. ایجاد سیگنال (اثر هال): هنگامی که یک دندانه از چرخ‌دنده هدف از مقابل نوک سنسور اثر هال عبور می‌کند، میدان مغناطیسی تغییر کرده و سنسور یک سیگنال ولتاژ مربعی (روشن یا خاموش) تولید می‌کند.

3. تولید پالس موقعیت: بر خلاف سنسور CKP که دندانه‌های زیادی دارد، چرخ‌دنده هدف CMP معمولاً دارای تعداد کمی دندانه یا یک پالس منحصر به فرد است. این پالس خاص، موقعیت دقیق میل سوپاپ و در نتیجه زمان باز بودن سوپاپ‌ها را به ECU گزارش می‌دهد.

4. همگام‌سازی و تشخیص چرخه: ECU سیگنال CMP را با سیگنال با فرکانس بالاتر CKP مقایسه می‌کند. به این ترتیب، ECU می‌تواند تشخیص دهد که در لحظه‌ای که پیستون در نقطه مرگ بالا (TDC) قرار دارد، آیا میل سوپاپ در موقعیت تراکم (Compression) است (سوپاپ‌ها بسته) یا تخلیه (Exhaust) (سوپاپ خروجی در حال بسته شدن).

5. کنترل نهایی: ECU بر اساس این اطلاعات، زمان‌بندی دقیق و ترتیبی تزریق سوخت و جرقه را برای هر سیلندر صادر می‌کند.

انواع

سنسورهای CMP را می‌توان بر اساس فناوری مورد استفاده برای اندازه‌گیری، به دو دسته اصلی تقسیم کرد:

• سنسورهای اثر هال:

  • رایج‌ترین نوع در خودروهای مدرن.

  • یک سیگنال دیجیتال (موج مربعی) تولید می‌کند که در برابر نویزهای الکتریکی مقاوم است.

  • دقت بالایی دارد و قادر است موقعیت دقیق را حتی در دورهای پایین موتور (هنگام استارت) گزارش دهد.

• سنسورهای القایی:

  • بیشتر در خودروهای قدیمی‌تر استفاده می‌شدند.

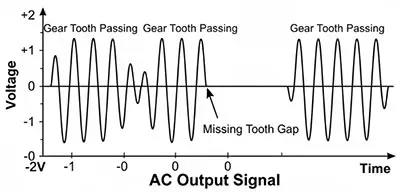

  • یک سیگنال آنالوگ (موج سینوسی) تولید می‌کند که با افزایش سرعت چرخش میل سوپاپ، دامنه ولتاژ آن نیز افزایش می‌یابد.

  • برای تولید سیگنال نیاز به حداقل سرعت چرخش دارند.

• سنسورهای نوری:

  • نوعی که کمتر رایج است و از یک منبع نور و آشکارساز برای خواندن شیارها و سوراخ‌های دیسک استفاده می‌کند. بسیار دقیق است اما در برابر آلودگی حساس می‌باشد.

نشانه‌های فرسودگی و خرابی

خرابی سنسور CMP به دلیل نقش آن در همگام‌سازی، علائم جدی ایجاد می‌کند:

• روشن نشدن موتور یا استارت طولانی: اگر سیگنال CMP به ECU نرسد، ECU تنها می‌تواند تزریق و جرقه را به صورت حدسی انجام دهد یا ممکن است اصلاً جرقه نزند و موتور روشن نشود.

• کاهش قدرت و عملکرد ضعیف موتور: در صورت دریافت سیگنال نامنظم یا نادرست، ECU نمی‌تواند تزریق ترتیبی را انجام دهد، که منجر به کاهش راندمان و افت قدرت می‌شود.

• افزایش مصرف سوخت و آلایندگی: تزریق سوخت غیرترتیبی (Group Injection) به جای تزریق دقیق ترتیبی، باعث هدر رفت سوخت می‌شود.

• مشکل در کارکرد در حالت درجا (Idling): نوسان یا لرزش موتور در دور آرام به دلیل بهم خوردن زمان‌بندی.

• از کار افتادن سیستم VVT: در خودروهای مجهز به VVT، این سیستم از کار می‌افتد زیرا ECU نمی‌تواند موقعیت میل سوپاپ را تأیید و تنظیم کند.

• روشن شدن چراغ چک موتور : ECU با تشخیص عدم همخوانی بین سیگنال CMP و CKP، یا عدم دریافت سیگنال از CMP، کد خطا ثبت کرده و چراغ چک را روشن می‌کند.

روش‌های تعمیر و نگهداری

سنسور CMP یک قطعه الکترونیکی است و در صورت خرابی داخلی قابل تعمیر نیست، اما روش‌های زیر برای نگهداری و عیب‌یابی آن کاربرد دارند:

• بررسی ظاهری و تمیزکاری: سنسور را از نظر آسیب فیزیکی بررسی کنید. در صورت مشاهده رسوبات فلزی یا روغن روی نوک سنسور (به خصوص در سنسورهای مغناطیسی)، آن را با احتیاط تمیز کنید.

• بررسی سیم‌کشی و کانکتور: مطمئن شوید که اتصال سیم‌کشی به سنسور محکم است و سیم‌ها دچار خوردگی، پارگی یا اتصال کوتاه نشده باشند. سیم‌کشی آسیب‌دیده یکی از دلایل رایج خطاهای CMP است.

• تست سیگنال با اسیلوسکوپ: بهترین روش تست، استفاده از اسیلوسکوپ برای بررسی شکل موج سیگنال است. سیگنال باید در فواصل زمانی مشخص، واضح و بدون نویز باشد.

• تست ولتاژ: می‌توان ولتاژ تغذیه (معمولاً ۵ یا ۱۲ ولت) و اتصال به بدنه سنسور را با مولتی‌متر بررسی کرد.

• تعویض در صورت خرابی: در صورت تأیید خرابی سنسور، باید آن را با یک نمونه جدید و با کیفیت (ترجیحاً اصلی) جایگزین کرد.

فناوری‌های نوین

تکنولوژی سنسورهای CMP با پیشرفت‌های موتورهای جدید پیوسته در حال تکامل است:

• سنسورهای با وضوح بالا : سنسورهایی که با دقت بالاتری کوچک‌ترین تغییرات زاویه را نیز تشخیص می‌دهند، که برای کنترل دقیق‌تر سیستم VVT ضروری است.

• سنسورهای موقعیت الکترونیکی: در برخی موتورهای پیشرفته، سنسورهای موقعیت دیگر صرفاً آهنربایی نیستند و از تکنولوژی‌های الکترونیکی پیچیده‌تر برای کاهش نویز و افزایش دقت استفاده می‌کنند.

• ادغام سنسورها : در برخی طراحی‌ها، برای کاهش پیچیدگی، سیگنال‌ها یا حتی خود سنسورها به صورت یکپارچه طراحی می‌شوند تا همگام‌سازی آن‌ها در لحظه تضمین شود.

سوالات متداول

• وظیفه اصلی CMP چیست؟

  • تشخیص مرحله احتراق (تراکم یا تخلیه) در سیلندرها برای اجرای تزریق ترتیبی سوخت و جرقه زنی دقیق.

• شایع‌ترین نشانه خرابی CMP چیست؟

  • روشن نشدن موتور، به خصوص زمانی که استارت می‌خورد اما جرقه نمی‌زند.

• فرق CMP و CKP چیست؟

  • CKP: دور موتور و موقعیت میل لنگ را گزارش می‌دهد (چه زمانی شلیک کنیم).

  • CMP: موقعیت میل سوپاپ (مرحله چرخه) را گزارش می‌دهد (به کدام سیلندر شلیک کنیم).

• آیا می‌توان با CMP خراب رانندگی کرد؟

  • خیر، در بسیاری از خودروها، خرابی CMP باعث روشن نشدن موتور می‌شود. در موارد اندک، ممکن است موتور روشن شود اما با قدرت بسیار کم و لرزش شدید (حالت اضطراری).

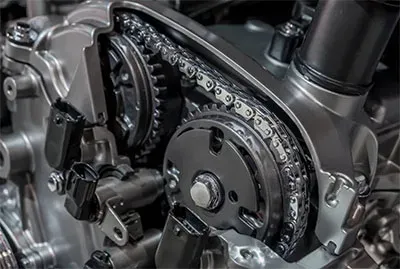

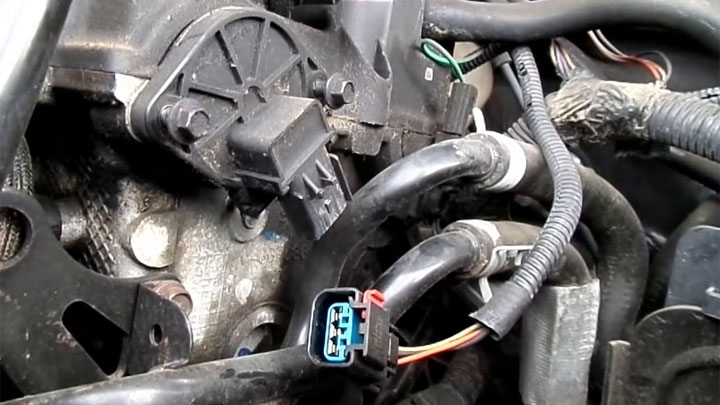

• محل قرارگیری CMP کجاست؟

  • معمولاً در نزدیکی سرسیلندر، روی قاب جلویی موتور یا در نزدیکی محفظه چرخ‌دنده تایمینگ قرار دارد.

جمع‌بندی

سنسور موقعیت میل سوپاپ (CMP)، مغز متفکر زمان‌بندی موتور، تضمین‌کننده این است که سوخت و جرقه در لحظه کاملاً درست به هر سیلندر برسد. این سنسور با فراهم کردن اطلاعات حیاتی برای همگام‌سازی تزریق ترتیبی، به طور مستقیم بر روی راندمان سوخت، قدرت و کاهش آلایندگی موتور تأثیر می‌گذارد. در موتورهای مدرن با سیستم‌های VVT، نقش آن حتی پررنگ‌تر نیز می‌شود. از آنجا که خرابی CMP می‌تواند به توقف کامل موتور منجر شود، هر گونه ناهنجاری در استارت زدن یا عملکرد موتور باید به سرعت بررسی و با تعویض سنسور معیوب برطرف شود تا سلامت و کارایی موتور حفظ گردد.
